In der Elektronikfertigung spielt der Lötprozess eine entscheidende Rolle für die Produktqualität und -zuverlässigkeit. Hot Air Solder Leveling (HASL) ist ein gängiges Oberflächenbehandlungsverfahren und wird in der Leiterplattenfertigung häufig eingesetzt. Dieser Artikel befasst sich mit der Klassifizierung, den Vor- und Nachteilen des HASL-Verfahrens sowie seinen Anwendungen in der modernen Elektronikfertigung und den damit verbundenen potenziellen Herausforderungen.HASL (Hot Air Solder Leveling) Übersicht

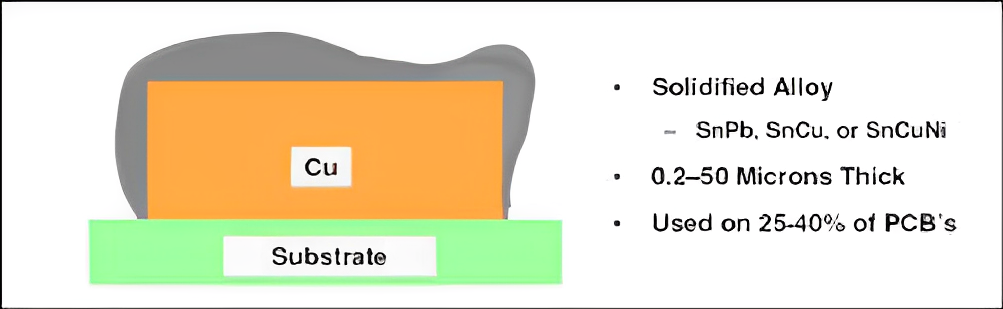

HASL (Hot Air Solder Leveling) ist ein thermisches Lötnivellierungsverfahren, das häufig in der Elektronikfertigung verwendet wird, insbesondere bei der Oberflächenbehandlung von Leiterplatten (PCBs). Bei diesem Verfahren werden die Lötpads der Leiterplatte mit Lot (normalerweise eine Zinn-Blei-Legierung) beschichtet und anschließend durch Erhitzen und Druckluft geschmolzen, um eine glatte Oberflächenschicht zu erzeugen. Dies trägt dazu bei, die Lötqualität zu verbessern, Oxidation zu verhindern und zuverlässige Verbindungen für die Montage elektronischer Komponenten bereitzustellen. Das HASL-Verfahren kann auf zwei verschiedene Arten von Lot angewendet werden: Blei-HASL und bleifreies HASL . Bei bleihaltigem HASL wird eine Zinn-Blei-Legierung verwendet, während bei bleifreiem HASL bleifreies Lot verwendet wird, um Umweltvorschriften wie den RoHS-Standard einzuhalten. Obwohl HASL in der Elektronikfertigung eine lange Geschichte hat, wurden mit dem technologischen Fortschritt nach und nach einige neue Oberflächenbehandlungsverfahren angewendet, wie z. B. bleifreies HASL und Chemisch abgeschiedenes Nickel-Immersionsgold (ENIG) .
HASL (Hot Air Solder Leveling) Prozessablauf
Pad-Vorbereitung:
Der erste Schritt im HASL-Prozess umfasst die Vorbereitung der Pads. Pads sind kritische Bereiche für den Anschluss elektronischer Komponenten, und ihre Oberflächen müssen sorgfältig behandelt werden, um eine gute Lötqualität zu gewährleisten. Typischerweise werden die Pad-Oberflächen während des Herstellungsprozesses einer Desoxidationsbehandlung unterzogen, um Oberflächenoxide und Verunreinigungen zu entfernen und so die Lötbarkeit zu verbessern.Beschichtungslotpaste:
Nachdem die Lötpads auf der Leiterplatte vorbereitet sind, tragen Sie geschmolzene Sn/Pb-Lötpaste auf. Diese Lötpaste wird bei hohen Temperaturen flüssig und kann die Oberfläche der Lötpads gleichmäßig beschichten und die Durchgangslöcher füllen. Die Zusammensetzung der Lötpaste ist entscheidend, da sie die Lötleistung und -zuverlässigkeit direkt beeinflusst.Heizen und Nivellieren:
Sobald das Lot auf die Pads und Durchgangslöcher aufgetragen ist, beginnt der Heiz- und Nivellierungsprozess. Dabei wird das Lot typischerweise mit Heißluft oder Stickstoff erhitzt, bis es seinen Schmelzpunkt erreicht und flüssig wird. Gleichzeitig wird das Lot mit Druckluft gleichmäßig verteilt, wodurch eine ebene Oberfläche entsteht. Dieser Prozess hilft, Lotunregelmäßigkeiten zu beseitigen und sorgt für eine gleichmäßige Beschichtung der Pad-Oberflächen.Bildung intermetallischer Kupfer-Zinn-Verbindungen:
Während der Lotverflüssigung kommt es zu einer Reaktion zwischen dem Zinn im Lot und dem Kupfer auf der Lötfläche. Dabei bilden sich intermetallische Kupfer-Zinn-Verbindungen (Cu-Sn). Diese intermetallischen Verbindungen zeichnen sich durch hervorragende Zuverlässigkeit und Leitfähigkeit aus und verbessern die Bindungsstärke und Haltbarkeit der Lötverbindung.Abkühlung und Verfestigung:
Nach Abschluss des Heiz- und Nivellierungsprozesses kühlt das Lot allmählich ab und verfestigt sich. Dadurch wird sichergestellt, dass das Lot beim Zusammenfügen von Komponenten stabilen Halt und Verbindungen bietet und so die langfristige Zuverlässigkeit des Produkts gewährleistet.Vorteile von HASL (Hot Air Solder Leveling)
HASL (Hot Air Solder Leveling) hat mehrere bemerkenswerte Vorteile.Niedrige Kosten:
Im Vergleich zu anderen komplexen Lötverfahren ist die HASL-Technik kostengünstig und für die Großserienproduktion geeignet.Reifeprozess:
HASL wird seit vielen Jahren im Bereich der Elektronikfertigung eingesetzt und sein Prozess ist relativ stabil und leicht zu beherrschen.Starke Oxidationsbeständigkeit:
Die mit Lot beschichtete Oberfläche des Lötpads nach HASL verhindert wirksam die Oxidation der Kupferoberfläche und erhöht so die Zuverlässigkeit der Lötverbindungen.Hervorragende Lötbarkeit:
Die Oberfläche weist nach HASL eine gute Lötbarkeit auf, was das Löten von oberflächenmontierten Komponenten und anderen Verbindungen erleichtert.Nachteile von HASL (Hot Air Solder Leveling)
Das Hot Air Solder Leveling (HASL)-Verfahren hat jedoch auch einige Nachteile, die in bestimmten Anwendungsszenarien deutlich werden können. Tombstoning-Phänomen: Nach dem Löten kann die Oberfläche des Lötpads ein Tombstoning-Phänomen aufweisen, bei dem die Mitte des Pads einsinkt, was die Zuverlässigkeit der Lötverbindung beeinträchtigen kann. Die Hauptursache für Tombstoning liegt in der ungleichmäßigen Erstarrungskontraktion während des Abkühlvorgangs des Lots, die durch die Oberflächenspannung des Lots verursacht wird. Faktoren wie eine ungleichmäßige Temperaturverteilung, die Eigenschaften der Lotzusammensetzung, das Pad-Design und eine unsachgemäße Kontrolle der Prozessparameter können zu einer ungleichmäßigen Kontraktion des Lots während des Abkühlens führen, was zu einer Vertiefung in der Mitte des Lots (Tombstoning) führt.
Unzureichende Ebenheit: Der Lötprozess der HASL-Technik kann zu einer relativ geringen Ebenheit der Lötpad-Oberfläche führen, was bei präzisen Anwendungen elektronischer Komponenten, die hohe Anforderungen an die Ebenheit der Lötpads stellen, eine Herausforderung darstellen kann. SMT-Herausforderungen: Für präzisere Lötpads, wie z. B. Ball Grid Arrays (BGAs), ist das Hot Air Solder Leveling (HASL)-Verfahren aufgrund der höheren Oberflächenspannung möglicherweise nicht so gut geeignet, was zu Schwierigkeiten bei der Komponentenplatzierung führen kann.
Anwendungsbereiche von HASL (Hot Air Solder Leveling).
HASL findet breite Anwendung in der Elektronikfertigung und eignet sich insbesondere für die Produktion von elektronischen Produkten der mittleren und unteren Preisklasse, wie beispielsweise Haushaltsgeräten und Unterhaltungselektronik. Die niedrigen Kosten und der ausgereifte Prozess bieten einen Wettbewerbsvorteil in der Großserienproduktion. Das HASL-Verfahren wird in verschiedenen Branchen eingesetzt, darunter Haushaltsgeräte, Unterhaltungselektronik, LED-Beleuchtung, industrielle Automatisierungsgeräte, Automobilelektronik und mehr.Haushaltsgeräte
Im Haushaltsgerätesektor müssen elektronische Steuerplatinen und andere elektronische Komponenten für Produkte wie Mikrowellenherde, Kühlschränke und Waschmaschinen häufig gelötet werden. Das kostengünstige und ausgereifte Verfahren des Hot Air Solder Leveling (HASL) macht es zu einer häufigen Wahl bei der Herstellung dieser Produkte. Aufgrund der relativ geringen Lötanforderungen für diese Produkte kann das HASL-Verfahren deren Zuverlässigkeits- und Leistungsanforderungen erfüllen.
Produkte der Unterhaltungselektronik
Produkte der Unterhaltungselektronik wie Mobiltelefone, Tablets und Lautsprecher erfordern eine Vielzahl elektronischer Verbindungen, darunter verschiedene Komponenten und Steckverbinder, die auf Leiterplatten gelötet werden. Die Zinnsprühtechnologie eignet sich für die Herstellung dieser Produkte der mittleren bis unteren Preisklasse und gewährleistet ausreichende Zuverlässigkeit bei gleichzeitiger Kostenkontrolle.
LED-Beleuchtungsprodukte
LED-Leuchten enthalten typischerweise Stromkreise, Treiberschaltungen usw., und diese elektronischen Komponenten müssen zum Anschluss gelötet werden. Die antioxidativen Eigenschaften des Lötprozesses können die Lebensdauer von LED-Leuchten effektiv verlängern und gleichzeitig die Anforderungen an die Wirtschaftlichkeit erfüllen.
Industrielle Automatisierungsausrüstung
Steuerungssysteme in industriellen Automatisierungsgeräten erfordern häufig das Löten elektronischer Komponenten, wie beispielsweise SPS (speicherprogrammierbare Steuerungen) usw. Der Lötprozess kann kostengünstige Schweißlösungen für diese Geräte bieten und so ihre Stabilität und Leistung sicherstellen.
Automobilelektronik
Auch die Automobilelektronik ist ein wichtiges Anwendungsgebiet. Moderne Fahrzeuge verfügen über eine große Anzahl elektronischer Steuergeräte und Sensoren, die zuverlässige elektronische Verbindungen erfordern. Bei einigen Automobilelektronikprodukten der mittleren bis unteren Preisklasse kann das Lötverfahren die Fertigungsanforderungen erfüllen und gleichzeitig die Produktionskosten senken.
Herausforderungen bei HASL (Hot Air Solder Leveling)
Mit der kontinuierlichen Weiterentwicklung der Elektroniktechnologie ist auch der Lötprozess mit gewissen Herausforderungen konfrontiert.- Da die Umweltvorschriften immer strenger werden, wird die Verwendung bleifreier Lötverfahren zum Trend. Allerdings erfordern die Prozessparameter eine genauere Abstimmung, um die Schweißqualität sicherzustellen.
- Angesichts der Eigenschaften des Lötprozesses ist es notwendig, das Pad-Design zu optimieren, um unter anderem das Auftreten von Lötbrücken zu reduzieren und die Zuverlässigkeit der Lötverbindungen zu verbessern.
- Bei Anwendungen mit hochpräzisen elektronischen Komponenten können Verbesserungen im Lötprozess erforderlich sein, um Anforderungen wie die Ebenheit der Pads zu erfüllen.
HASL spielt als gängiges Oberflächenbehandlungsverfahren eine bedeutende Rolle in der Elektronikfertigung. Die niedrigen Kosten und der ausgereifte Prozess verschaffen ihm Vorteile in der Massenproduktion, erfordern aber auch eine Optimierung des Pad-Designs und der Prozessparameter, um den sich entwickelnden Anforderungen der Elektronikfertigung gerecht zu werden. Aufgrund von Umweltauflagen und technologischen Fortschritten wird sich das Sprühzinnverfahren voraussichtlich auch in Zukunft weiterentwickeln und ausweiten.
