Erkundung von PCB-Oberflächenbehandlungsprozessen: PCB-Immersionssilber

2023-08-11Reporter: SprintPCB

Die rasante Entwicklung elektronischer Geräte ist aus der modernen Gesellschaft nicht mehr wegzudenken. Das Herzstück dieser Geräte bildet eine unauffällige, aber wichtige Leiterplatte (PCB). Um Funktionalität, Leistung und Haltbarkeit dieser Leiterplatten zu verbessern, spielen Oberflächenbehandlungsprozesse eine zentrale Rolle. Unter den verschiedenen Oberflächenbehandlungsmethoden hat sich die Immersionssilber-Technologie aufgrund ihrer einzigartigen Eigenschaften und Vorteile als hochgeschätzte Option herausgestellt. Immersionssilber ist, wie der Name schon sagt, ein Verfahren, bei dem Silber auf die Oberfläche eines PCB-Pads aufgebracht wird. Bei diesem Verfahren wird Kupfer (Cu) durch Silber (Ag) auf der Pad-Oberfläche ersetzt, wodurch eine Silberbeschichtung mit einer typischen Beschichtungsdicke von 0,15 bis 0,25 Mikrometern entsteht. Diese mikroskopisch poröse Struktur schützt PCB-Pads wirksam, verbessert ihre Lötbarkeit und sorgt für eine glatte Oberfläche. Im Vergleich zu anderen Techniken bietet Immersionssilber erhebliche Vorteile wie einen einfachen Prozess und relativ geringere Kosten.

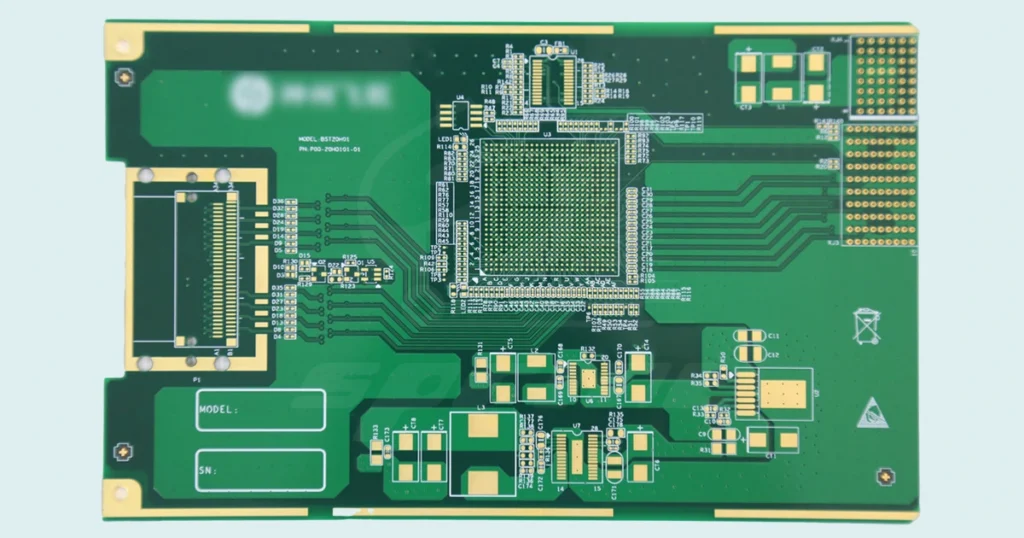

PCB-Tauch-Splitter

Die wissenschaftlichen Prinzipien des Immersionssilbers

Die wissenschaftlichen Grundlagen der Immersionssilber-Technik zur Oberflächenbehandlung von Leiterplatten basieren auf komplexen elektrochemischen Prozessen. Diese Methode nutzt Strom und chemische Reaktionen, um Silber aus einer Lösung auf der Oberfläche von Leiterplattenpads abzuscheiden und so eine gleichmäßige und poröse Versilberungsschicht zu erzeugen. Lassen Sie uns dieses elektrochemische Mysterium genauer untersuchen.

Grundprinzipien der elektrochemischen Abscheidung

Bei der elektrochemischen Abscheidung werden Metalle aus einer Lösung reduziert und durch kontrollierten elektrischen Strom auf der Oberfläche eines Objekts abgeschieden. Beim PCB-Tauchsilberverfahren dient das Lötpad als Anode (positive Elektrode), während Silber als Kathode (negative Elektrode) fungiert. Zwischen beiden Elektroden wird ein elektrischer Strom angelegt. Dadurch werden Silberionen (Ag ⁺ ) aus der Lösung unter dem Einfluss eines elektrischen Felds zu metallischem Silber reduziert. Das metallische Silber haftet dann an der Oberfläche des Lötpads und bildet allmählich eine versilberte Schicht.

Schritte elektrochemischer Reaktionen

Die elektrochemische Abscheidung von Silber umfasst mehrere wichtige Schritte im elektrochemischen Reaktionsprozess. Oxidationsreaktion (Anode): Auf der Oberfläche des Lötpads geben Kupferatome Elektronen ab und oxidieren zu Kupferionen (Cu2+). Dies geschieht, weil das Kupfer auf der Oberfläche des Lötpads zu Kupferionen oxidiert wird, die dann in die Lösung übergehen. 2Cu → 2Cu ²⁺ + 4e ^- Reduktionsreaktion (Kathode): Auf der Oberfläche der Silberkathode gewinnen Silberionen Elektronen und werden zu Silberatomen reduziert, die dann an der Oberfläche des Lötpads haften bleiben. 2Ag ⁺ + 2e ^- → 2Ag Abscheidungsreaktion: Dies ist der wichtigste Schritt, bei dem Silberatome in metallischer Form an der Oberfläche des Lötpads haften bleiben und allmählich eine gleichmäßige und poröse Versilberungsschicht bilden. Das Zusammenspiel dieser Reaktionen führt zur Bildung einer Versilberungsschicht. Durch die Steuerung von Parametern wie Stromdichte, Lösungszusammensetzung, Temperatur usw. ist es möglich, die Dicke, Gleichmäßigkeit und Porosität der Silberbeschichtungsschicht anzupassen und so die gewünschte Leistung zu erzielen.

Das Rätsel poröser Strukturen

Die durch das Versilbern entstehende poröse Struktur ist das Ergebnis elektrochemischer Reaktionen und Lösungsdynamik. Unter dem Einfluss von elektrischem Strom lagern sich Silberatome zunächst lokal dicht auf der Oberfläche des Lötpads ab, wodurch allmählich Poren entstehen. Diese winzigen Poren vergrößern die Oberfläche der Versilberung und ermöglichen so eine verbesserte Haftung und Leitfähigkeit. Gleichzeitig kann diese Art der porösen Struktur auch zu Problemen mit der Oxidationsanfälligkeit und Lötbarkeit der Versilberung führen, da Sauerstoff und andere chemische Substanzen leichter in die Poren eindringen und mit dem Silber reagieren können.

Vorteile des PCB-Immersionssilberverfahrens

Der Reiz des PCB-Tauchsilberverfahrens liegt in seinen zahlreichen Vorteilen.

Einfacher Prozess, effiziente Produktion

Die Einfachheit des PCB-Immersionssilberverfahrens ist zweifellos eine seiner größten Stärken. Im Vergleich zu anderen komplexen Oberflächenbehandlungsverfahren, wie beispielsweise der chemischen Vergoldung (Ni/Au), ist das PCB-Immersionssilberverfahren unkomplizierter und einfacher umzusetzen. Dies ermöglicht Herstellern eine effizientere Produktion, reduziert die Komplexität des Produktionsablaufs und steigert so die Produktionseffizienz. Diese hohe Effizienz ist insbesondere im sich schnell entwickelnden Elektronikmarkt von entscheidender Bedeutung, da sie den kontinuierlich wachsenden Marktanforderungen gerecht wird.

Schutz und Langlebigkeit

Zuverlässigkeit und Langlebigkeit elektronischer Geräte gehören zu den wichtigsten Zielen bei Design und Fertigung. Das Immersionsversilberungsverfahren bildet durch die Bildung einer Silberschicht auf der Oberfläche von Lötpads eine robuste Schutzbarriere für Leiterplatten. Diese Versilberung blockiert effektiv die Erosion durch äußere Feuchtigkeit, Oxide und andere schädliche Substanzen und verlängert so die Lebensdauer der Leiterplatte deutlich. Das bedeutet, dass Ihre elektronischen Geräte auch unter widrigen Umgebungsbedingungen mit erhöhter Zuverlässigkeit und Stabilität betrieben werden können.

Hervorragende Leitfähigkeit

In der modernen, technologisch geprägten Gesellschaft ist eine effiziente Signalübertragung von größter Bedeutung. Die Galvanisierung mit Silber bietet hier erhebliche Vorteile, da Silber selbst ein hervorragender Stromleiter ist. Durch die Abscheidung von Silber auf der Oberfläche von Lötpads wird die Leitfähigkeit von Leiterplatten verbessert und so die Übertragungsgeschwindigkeit und Stabilität von Signalen gewährleistet. Dies ist insbesondere bei Hochgeschwindigkeitsdatenübertragungs- und Kommunikationsgeräten entscheidend und trägt zur Verbesserung der Geräteleistung bei.

Perfekte Lötbarkeit

Ein außergewöhnliches elektronisches Gerät erfordert nicht nur herausragende Leistung, sondern auch einfache Herstellung und Wartung. Auch hier zeichnet sich das PCB-Tauchsilberverfahren durch hervorragende Lötbarkeit aus. Löten ist ein entscheidender Aspekt der Elektronikfertigung, und das PCB-Tauchsilberverfahren macht das Löten einfacher und zuverlässiger. Die Lötkontaktflächen sind stabiler, der Lötprozess läuft reibungsloser ab, was die Montage- und Reparatureffizienz verbessert.

Nachhaltige Kosteneffizienz

In der Fertigungsindustrie sind die Kosten immer ein unbestreitbarer Faktor. Das chemische Versilberungsverfahren bietet Herstellern aufgrund seiner relativ geringen Kosten eine wirtschaftliche Oberflächenbehandlungsoption. Im Vergleich zu einigen teuren Oberflächenbehandlungsverfahren wie der galvanischen Vergoldung bietet das chemische Versilberungsverfahren hervorragende Leistung und Zuverlässigkeit bei gleichzeitiger Kostensenkung.

Nachteile des PCB-Immersionssilberverfahrens

Während das PCB-Immersionssilberverfahren mit zahlreichen Vorteilen glänzt, offenbart es im subtilen Zusammenspiel auch einige Nachteile, die sowohl als warnende Erinnerung dienen als auch die Leidenschaft für wissenschaftliche Forschung entfachen.

Oxidationsanfälligkeit und Probleme mit dem Aussehen

Die hohe elektrische Leitfähigkeit und Wärmeleitfähigkeit von Silber sind bekannte Vorteile, gehen jedoch mit der damit verbundenen Oxidationsanfälligkeit einher. Insbesondere in Umgebungen mit hoher Luftfeuchtigkeit und dem Vorhandensein von Halogeniden oder Sulfiden neigt die Versilberung zur Oxidation, was zu einer allmählichen Vergilbung oder Verdunkelung der Lötpadoberfläche führt. Dies beeinträchtigt nicht nur das Erscheinungsbild der Leiterplatte, sondern kann auch die Signalübertragung und die Schaltungsleistung beeinträchtigen und stellt ein potenzielles Risiko für hochwertige elektronische Geräte dar.

Lötbarkeitsprobleme

Obwohl das Immersionsversilberungsverfahren für Leiterplatten eine gute Lötbarkeit bietet, kann es nach mehreren Lötzyklen zu einer schlechten Lötbarkeit kommen. Dies kann auf Wechselwirkungen zwischen Silber und Lot während des Lötprozesses zurückzuführen sein. Eine minderwertige Lötbarkeit kann zu einer verminderten Lötqualität führen und die Stabilität und Zuverlässigkeit elektronischer Geräte beeinträchtigen.

Giovanni-Phänomen

Bei der Verwendung des Chemisch-Silber-Verfahrens auf Leiterplatten (PCBs) mit Lötstopplack kann das sogenannte „Giovanni-Phänomen“ auftreten, das zu Fehlsteuerungen und damit zu Kurzschlüssen führen kann. Auch mehrere Lötzyklen können zu schlechter Lötbarkeit führen. Dieses Phänomen beschreibt die Diffusion und Reaktion von Kupfer unter dem Chemisch-Silber mit dem darüber liegenden Silber in Hochtemperaturumgebungen, da Lötstopplackmaterial nach dem Chemisch-Silber-Verfahren in Mikrolöcher und Mikrorisse eindringt. Diese Reaktion bildet Gold-Silber-Verbindungen, die in der Folge Kurzschlüsse verursachen. Daher müssen bei der Auswahl eines Oberflächenbehandlungsverfahrens die Vor- und Nachteile sorgfältig und unter Berücksichtigung der spezifischen Umstände abgewogen werden.

Umweltauswirkungen

Silber ist eine endliche Ressource, und seine Gewinnung und Nutzung belasten die Umwelt. Zudem können die in bestimmten Prozessen verwendeten Chemikalien negative Auswirkungen auf die Umwelt haben. Daher ist es beim Einsatz von Versilberungsverfahren wichtig, Umweltaspekte zu berücksichtigen und aktiv nach nachhaltigen Entwicklungslösungen zu suchen. Die Immersionsversilberung als wichtige Methode zur Oberflächenbehandlung von Leiterplatten bietet neben zahlreichen Vorteilen auch einige Herausforderungen. In der Praxis müssen Kosten, Lötbarkeit und Auswirkungen auf das Erscheinungsbild berücksichtigt werden. Das Verständnis der wissenschaftlichen Prinzipien des Immersionsversilberungsprozesses hilft, seine Stärken und Schwächen besser zu verstehen und unterstützt so die Entwicklung und Produktion elektronischer Geräte.
