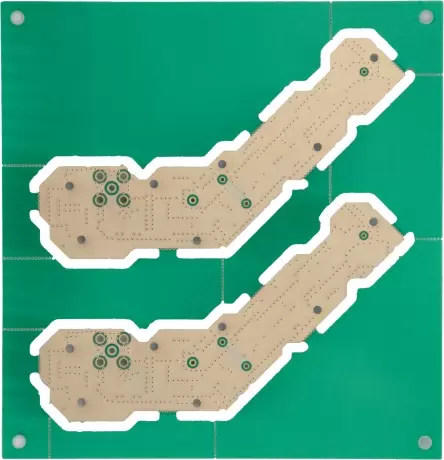

Kupfer auf beiden Seiten unterstützt SMD- und Durchsteckkomponenten
Hohe Wirtschaftlichkeit durch flexible Gestaltungsmöglichkeiten
Typisch für Leistungsmodule und Unterhaltungselektronik
Ermöglicht eine höhere Schaltungsdichte als einseitige Designs
Ideales Gleichgewicht zwischen Leistung und Produktionskosten für Anwendungen im mittleren Preissegment
| Besonderheit | Technische Daten |
| Anzahl der Schichten | 2 Schichten |
| Materialien | FR-4 Standard, FR-4 High Performance, FR-4 halogenfrei |
| Kupfergewichte (fertig) | 0,5 oz – 6 oz |
| PCB-Dicke | 0,40 mm – 6,0 mm |
| Maximale Abmessungen | 510 mm x 650 mm |
| Minimale Spurweite und Lücke | 0,075 mm / 0,075 mm |
| Minimaler mechanischer Bohrer | 0,15 mm |
| Verfügbare Oberflächen | HASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, Chemisch Zinn, Chemisch Silber, Elektrolytgold, Goldfinger |
![]()
Technischer Support
![]()
Prototyping-Dienste
![]()
Schnelle Bearbeitung
![]()
Nahtloser Übergang zur Massenproduktion
Was sind die Vorteile doppelseitiger Leiterplatten?
Wie läuft die Herstellung doppelseitiger Leiterplatten ab?
Was ist eine doppelseitige Leiterplatte?
Wie unterscheidet sich die Leiterbahnführung bei doppelseitigen Leiterplatten von der bei einseitigen Leiterplatten?
