Lötkugeln auf Leiterplatten: Eine Schlüsselkomponente in der modernen Elektronikfertigung

2023-07-27Reporter: SprintPCB

Haben Sie sich schon einmal gefragt, wie moderne Elektronikprodukte hochkomplexe Funktionen und Leistungen erreichen? Im digitalen Zeitalter sind Smartphones, Computer, Tablets und andere Geräte in hohem Maße auf fortschrittliche Elektronikfertigungstechnologie angewiesen. Unter diesen Spitzentechnologien spielt Solder Ball eine scheinbar unbedeutende, aber dennoch entscheidende Rolle. Wenn Sie sich für die Elektronikfertigung interessieren, haben Sie vielleicht schon einmal den Begriff „Solder Ball“ gehört. Doch was genau ist das und wozu dient es? In diesem Blogbeitrag beleuchten wir die Bedeutung von Solder Ball in der Elektronikfertigung und seine Rolle in der Chip-Verpackungstechnologie und bei Leiterplattenverbindungen.

Was ist eine Lötkugel?

Lassen Sie uns zunächst verstehen, was eine Lötkugel ist. Eine Lötkugel ist ein winziges Lötmaterial, das typischerweise aus Zinn und anderen Legierungselementen besteht. Der Durchmesser dieser kleinen Kugeln variiert je nach den spezifischen Anforderungen der Anwendung üblicherweise zwischen einigen zehn Mikrometern und mehreren hundert Mikrometern. Lötkugeln können durch spezielle Herstellungsverfahren erhalten werden, um sicherzustellen, dass sie eine einheitliche Größe und Form aufweisen und der Elektronikindustrie ein stabiles und zuverlässiges Lötmaterial bieten. Lötkugeln bestehen typischerweise aus Zinn (Sn) als Hauptbestandteil, dem weitere Legierungselemente wie Blei (Pb), Silber (Ag), Wismut (Bi), Kupfer (Cu) usw. hinzugefügt werden, um verschiedene Lötlegierungen zu bilden. Die Wahl dieser Legierungen hängt von den Anforderungen der Anwendung ab, wie z. B. Löttemperatur, Zuverlässigkeitsanforderungen und Umweltvorschriften. Lötkugel BGA

Der Prozess der Herstellung von Lötkugeln

Der Herstellungsprozess von Lötkugeln erfordert ein hohes Maß an Präzision und Kontrolle. Zu den gängigen Herstellungsverfahren gehören:

Sphärisierungsmethode:

Bei dieser Methode wird flüssiges Metall in eine Umgebung mit hoher Temperatur getropft, wodurch durch Oberflächenspannung und Schwerkraft Kugeln entstehen. Dadurch können größere und gleichmäßigere Lötkugeln hergestellt werden.

Pulvermetallurgie-Verfahren:

Lötkugellegierungen werden zu Pulver verarbeitet und anschließend mithilfe spezieller metallurgischer Techniken in Kugeln gepresst. Diese Methode ermöglicht eine präzisere Kontrolle von Größe und Zusammensetzung.

Gaszerstäubungsmethode:

Legierungsmaterialien werden bis zur Gaszerstäubung erhitzt und anschließend durch eine Sprühdüse zu Lötkugeln geformt. Dieses Verfahren eignet sich zur Herstellung kleiner Mikrokugeln.

Die Rolle von Lötkugeln in der Chip-Verpackungstechnologie

Bei Leiterplattenverbindungen spielen Lötkugeln in der Oberflächenmontagetechnik (SMT) eine entscheidende Rolle. Die Oberflächenmontagetechnik ist eine Methode zur direkten Montage elektronischer Bauteile auf der Oberfläche einer Leiterplatte (PCB) im Gegensatz zur herkömmlichen Durchsteckmontage. Lötkugeln fungieren bei der Oberflächenmontagetechnik als Brücke zwischen den Bauteilen und der Leiterplatte und gewährleisten sichere und zuverlässige Verbindungen der elektronischen Bauteile auf der Leiterplatte. Die Oberflächenmontagetechnik hat sich zu einer der am weitesten verbreiteten Montagetechniken in der modernen Elektronikfertigung entwickelt. Im Vergleich zur herkömmlichen Durchsteckmontage bietet die Oberflächenmontagetechnik eine höhere Bauteildichte, kürzere Fertigungszyklen und verbesserte Leistung. Bei der Oberflächenmontagetechnik wird eine Schicht Lötpaste auf die Lötpads elektronischer Bauteile aufgetragen und die Bauteile anschließend präzise auf diesen Pads platziert. Durch Erhitzen schmelzen die Lötkugeln in der Lötpaste und bilden zuverlässige Lötverbindungen mit den Lötpads und den Pins der elektronischen Bauteile. Lötkugeln in der Oberflächenmontagetechnik

Lötkugeln werden in der Oberflächenmontagetechnik hauptsächlich bei zwei Arten von Bauteilen verwendet:

Oberflächenmontierte Bauelemente (SMD)

Diese Komponenten zeichnen sich durch Miniaturisierung, geringes Gewicht und hohe Leistung aus, wie etwa Chip-Widerstände, Kondensatoren, Transistoren, integrierte Schaltkreise usw. Sie verfügen typischerweise über freiliegende Lötkugeln oder Pads, die über Lötkugelverbindungen mit den entsprechenden Pads auf der Leiterplatte verbunden sind.

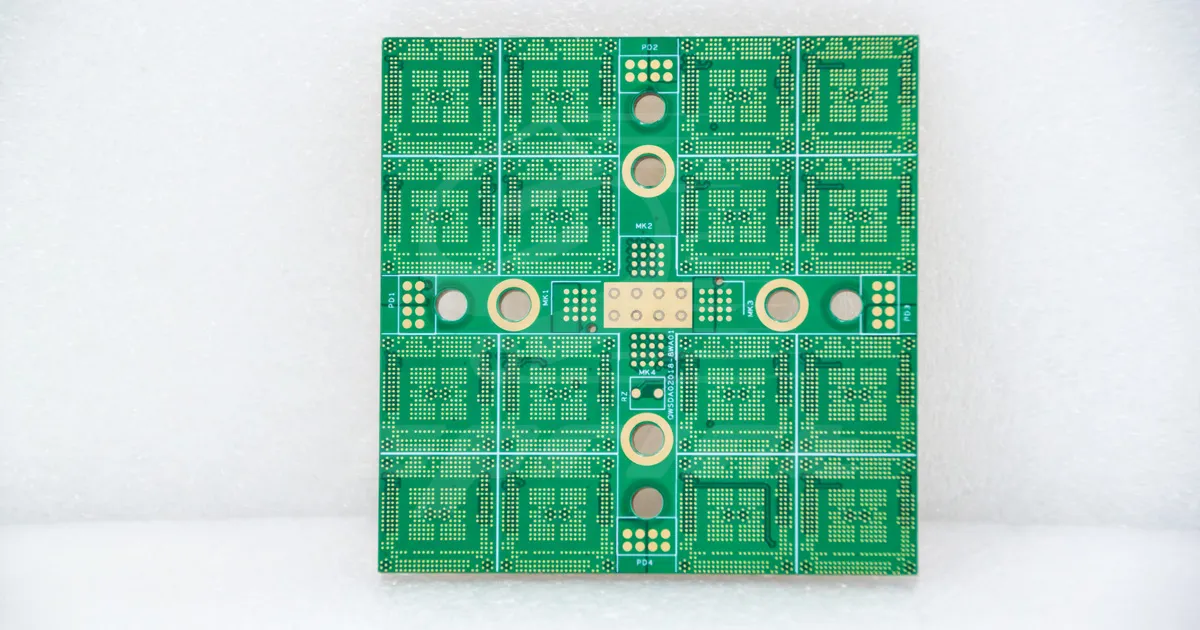

Ball Grid Array (BGA)

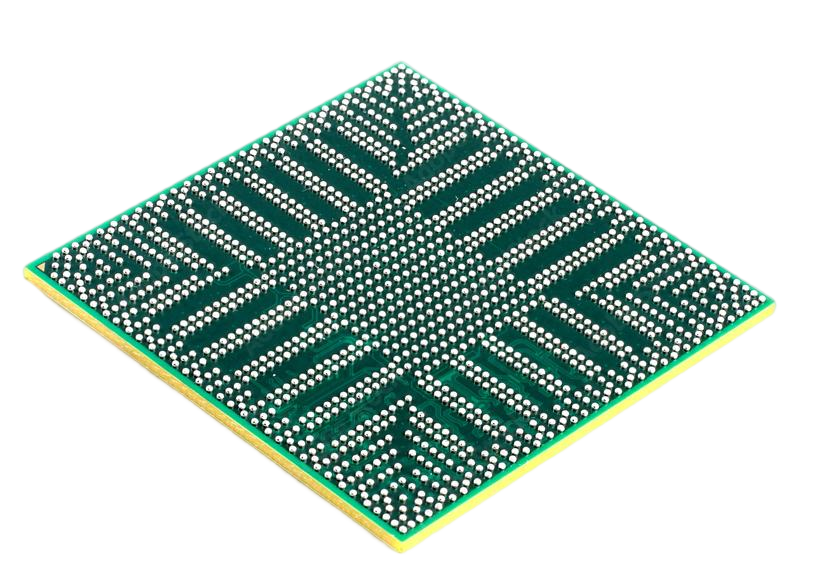

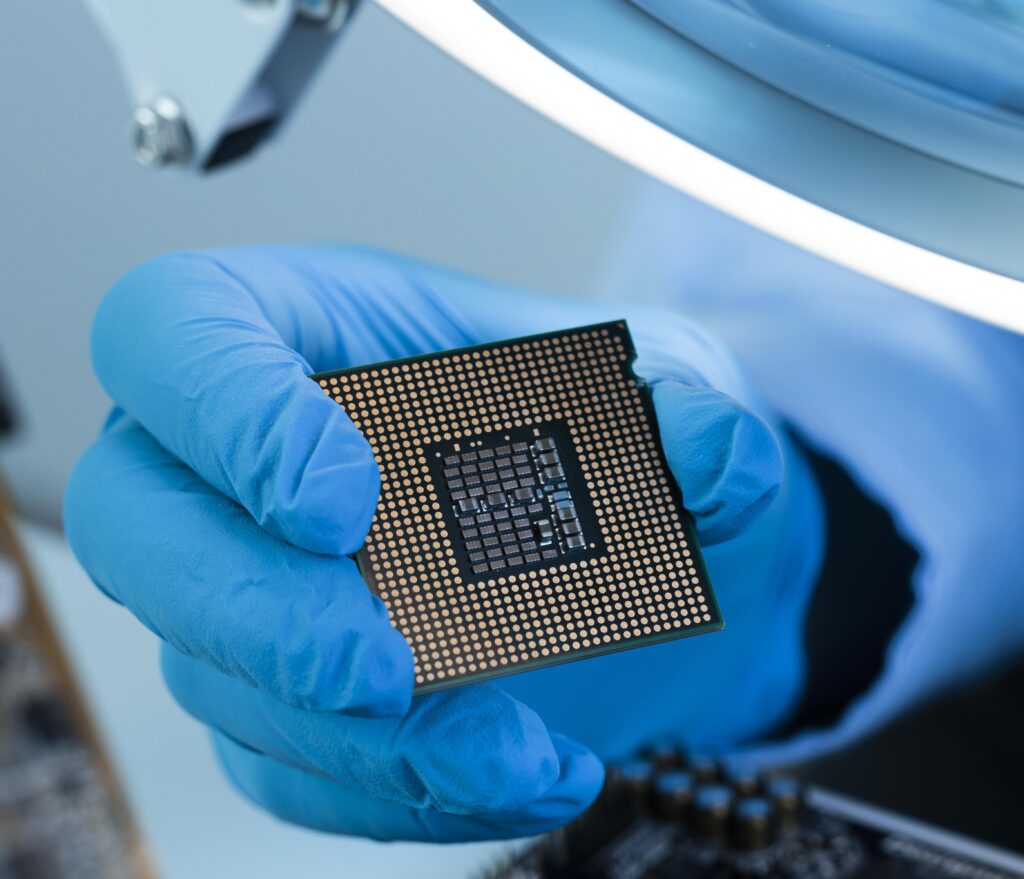

BGA-Packaging ist eine fortschrittliche Chip-Packaging-Technologie, die häufig bei Hochleistungs- und hochintegrierten Chips zum Einsatz kommt. Die Unterseite eines BGA-Chips ist mit Hunderten oder sogar Tausenden winziger Lötkugeln bedeckt, die zur Verbindung mit den entsprechenden Pads auf der Leiterplatte dienen. Aufgrund der Menge und Anordnung der Lötkugeln in BGA-Packaging ist dieses Verfahren sehr beliebt bei hochdichten Verpackungen. Im BGA-Packaging (Ball Grid Array) befinden sich viele winzige Lötkugeln auf der Unterseite des Chips, ausgerichtet auf die Pads auf der Leiterplatte (PCB). Durch Verfahren wie Reflow-Löten verschmelzen die Lötkugeln mit den Pads und bilden zuverlässige Lötverbindungen, die den Chip sicher auf der Leiterplatte befestigen. Die Vorteile des BGA-Packaging liegen darin, dass es mehr Pin-Verbindungen bietet und so die Kontaktfläche zwischen elektronischen Komponenten und der Leiterplatte vergrößert, wodurch die Übertragungsleistung der Schaltung und die Wärmeableitung verbessert werden. Lassen Sie uns die spezifische Rolle der Lötkugeln in der Chip-Packaging-Technologie näher betrachten.

Elektrische Anschlüsse herstellen:

Chips verfügen typischerweise über zahlreiche winzige Pins, die mit den Pads auf der Leiterplatte verbunden werden müssen. Lötkugeln als Lötmaterial werden auf der Unterseite des Chips platziert und während des Herstellungsprozesses geschmolzen, um die Pins des Chips mit den Pads auf der Leiterplatte zu verbinden. Diese Verbindungsmethode sorgt für zuverlässige elektrische Verbindungen, die eine einwandfreie Kommunikation und Funktion des Chips mit der Leiterplatte ermöglichen.

Bereitstellung mechanischer Unterstützung:

Die Chip-Verpackungstechnologie erfordert nicht nur zuverlässige elektrische Verbindungen, sondern auch eine sichere Befestigung des Chips auf der Leiterplatte während des Betriebs. Lötkugeln in BGA-Gehäusen (Ball Grid Array) bilden beim Verbindungsvorgang eine kugelförmige Lötverbindung. Das Design dieser kugelförmigen Lötverbindungen bietet dem Chip mechanischen Halt und reduziert die mechanische Spannung zwischen Chip und Leiterplatte. Darüber hinaus ermöglicht es ein gewisses Maß an Flexibilität bei Temperaturschwankungen und erhöht so die Zuverlässigkeit der Verbindung.

Unterstützung für hochdichte Verbindungen:

Die BGA-Gehäusetechnologie (Ball Grid Array) ermöglicht dank der sphärischen Lötkugeln eine engere Anordnung der Chip-Pins und damit hochdichte Verbindungen. Im Vergleich zu herkömmlichen Gehäusen mit Lötpins bietet das BGA-Gehäuse eine höhere Pinanzahl, sodass Chips komplexere Funktionen und leistungsstärkere Anwendungen bewältigen können. Design und Herstellung der Lötkugeln bestimmen den Pinabstand und die Pinanzahl im BGA-Gehäuse und sind somit entscheidend für hochdichte Verbindungen.

Verbesserung der Wärmeableitungsleistung:

Bei einigen Hochleistungs- und Hochleistungschipanwendungen ist die Wärmeableitung ein entscheidender Faktor. Durch das Vorhandensein von Lötkugeln können winzige Lücken zwischen Chip und Leiterplatte entstehen, die während des Chipbetriebs zur Wärmeableitung beitragen. Dies trägt dazu bei, die vom Chip erzeugte Wärme effizient an die Leiterplatte abzuleiten und so die Wärmeableitungsleistung des Gesamtsystems zu verbessern. Lötkugeln spielen in der Chip-Verpackungstechnologie eine entscheidende Rolle. Sie sorgen nicht nur für zuverlässige elektrische Verbindungen und mechanischen Halt, sondern ermöglichen auch hochdichte Verbindungen und verbessern die Wärmeableitungsleistung. Durch sorgfältiges Design und Herstellung von Lötkugeln erreicht die BGA-Verpackungstechnologie höhere Leistung, höhere Dichte und zuverlässigere elektronische Produkte. Daher sind in der modernen Elektronikfertigung die Optimierung und Kontrolle von Lötkugeln unerlässlich, um eine hervorragende Leistung elektronischer Produkte in verschiedenen Anwendungsszenarien sicherzustellen. Die Verwendung von Lötkugeln in der Oberflächenmontagetechnik (SMT) bringt im Vergleich zur herkömmlichen Durchsteckmontage einige bedeutende Vor- und Nachteile mit sich.

Vorteile von Lötkugeln:

Erhöhte Komponentendichte:

Durch SMT können mehr Komponenten dichter auf der Leiterplatte installiert werden, wodurch die Dichte und Leistung der Leiterplatte verbessert wird.

Reduzierte PCB-Größe:

Aufgrund der geringeren Größe von SMT-Komponenten können kleinere Leiterplatten entworfen werden, was zu geringem Gewicht und Tragbarkeit beiträgt.

Verbesserte elektrische Leistung:

Solder Ball sorgt für geringen Widerstand und geringe Induktivität in Lötverbindungen, was der Stabilität der Signalübertragung und Stromversorgung zugutekommt.

Nachteile von Lötkugeln:

Montageaufwand:

Beim Lötprozess entstehen winzige Lötkugeln, die bei der Montage hohe Anforderungen an die Ausrüstung und Technik stellen.

Reparaturschwierigkeit:

Nach dem Löten ist die Reparatur oder der Austausch oberflächenmontierter Bauteile anspruchsvoller als bei herkömmlichen Steckmontagen. Lotkugeln spielen bei der Oberflächenmontage (SMT) eine entscheidende Rolle; sie sind eine der Schlüsselkomponenten für kompakte, leistungsstarke und hochdichte moderne Elektronikprodukte. Dank der zuverlässigen Verbindungen durch Lotkugeln können elektronische Bauteile sicher auf Leiterplatten montiert werden und hochwertige Lötverbindungen bilden. Trotz einiger Herausforderungen überwiegen die Vorteile der Oberflächenmontage bei Weitem, was sie zu einer unverzichtbaren Technologie in der Elektronikfertigung macht. Um hochwertige Schweißverbindungen zu gewährleisten, muss die Elektronikfertigungsindustrie eine Reihe von Prozesskontrollen, Qualitätsprüfungen und Fehleranalysen durchführen. Die Schweißprozesskontrolle ist ein entscheidender Schritt zur Gewährleistung hochwertiger Schweißverbindungen. Dabei werden Temperaturprofile optimiert, um sicherzustellen, dass die Lotkugeln vollständig schmelzen und während des Schweißvorgangs einwandfreie Verbindungen mit Chip-Pins und Lötpads bilden. Darüber hinaus sind regelmäßige Kalibrierung und Wartung der Schweißgeräte unerlässlich, um die Genauigkeit und Stabilität der Schweißparameter zu gewährleisten. Zweitens sind Qualitätskontrolle und -prüfung unerlässlich, um die Zuverlässigkeit von Schweißverbindungen zu gewährleisten. Röntgen- und Ultraschallprüfungen ermöglichen eine zerstörungsfreie Prüfung der Qualität von Schweißverbindungen und stellen sicher, dass die Lötstellen frei von Hohlräumen, Rissen oder anderen Defekten sind. Darüber hinaus sind verschiedene physikalische und Umwelttests wie Schlagprüfungen, Vibrationstests und Temperaturwechselprüfungen der Lötstellen wichtige Schritte zur Beurteilung der Schweißqualität und -zuverlässigkeit. Fehleranalyse und -verbesserung sind ein kontinuierlicher Prozess, um qualitativ hochwertige Schweißverbindungen zu gewährleisten. Durch die Analyse häufiger Schweißfehler wie Hohlräume, Fehlausrichtung und übermäßiges Schmelzen können die Ursachen von Problemen identifiziert werden. Basierend auf den Ergebnissen der Fehleranalyse können Verbesserungen am Schweißprozess durch Anpassung von Temperaturparametern, Wärmequellenbalance, Schweißzeit usw. vorgenommen werden, um die Schweißqualität und -zuverlässigkeit zu verbessern. Zusammenfassend lässt sich sagen, dass die Elektronikfertigungsindustrie der Optimierung von Lötprozessen und der Qualitätskontrolle Priorität einräumen muss, um sicherzustellen, dass jede Lötkugel ihre optimale Verbindungsfunktion erfüllen kann. Als entscheidende Komponente in der modernen Elektronikfertigung spielt die Lötkugel eine wesentliche Rolle bei der Verbindung von Chips und Leiterplatten. Es ist unverzichtbar in BGA-Verpackungs- und Oberflächenmontagetechnologien und gewährleistet die Zuverlässigkeit und Leistung elektronischer Produkte. Um qualitativ hochwertige Lötverbindungen zu gewährleisten, sind eine strenge Kontrolle der Lötprozesse, Qualitätsprüfungen, Tests sowie eine rechtzeitige Fehleranalyse und Verbesserung erforderlich.Durch ein tiefes Verständnis und sorgfältiges Management von Lötkugeln können wir die Elektronikfertigungsindustrie auf ein höheres Niveau bringen und den sich ständig weiterentwickelnden Marktanforderungen gerecht werden.
