Entdecken Sie die Vorteile der HDI-Multilayer-Leiterplattentechnologie
2024-01-23Reporter: SprintPCB
Die HDI-Multilayer-PCB-Technologie mit ihren einzigartigen Vorteilen in Bezug auf Miniaturisierung, hohe Leistung und Energieeffizienz.
Einführung
In der Elektronikindustrie wird die HDI-Multilayer-PCB -Technologie immer häufiger eingesetzt. Diese Technologie ermöglicht die Miniaturisierung und Leistungssteigerung elektronischer Geräte durch ihre hohe Verbindungsdichte und hervorragende elektrische Leistung. Als Hightech-Unternehmen, das seinen Kunden hochwertige Leiterplattenfertigung aus einer Hand bietet – vom F&E-Muster bis zur Massenproduktion – verfügt SprintPCB Company 1 über umfangreiche Erfahrung und umfassende technische Kenntnisse in der Anwendung der HDI-Multilayer-PCB-Technologie.
Einführung in die HDI-Multilayer-PCB-Technologie

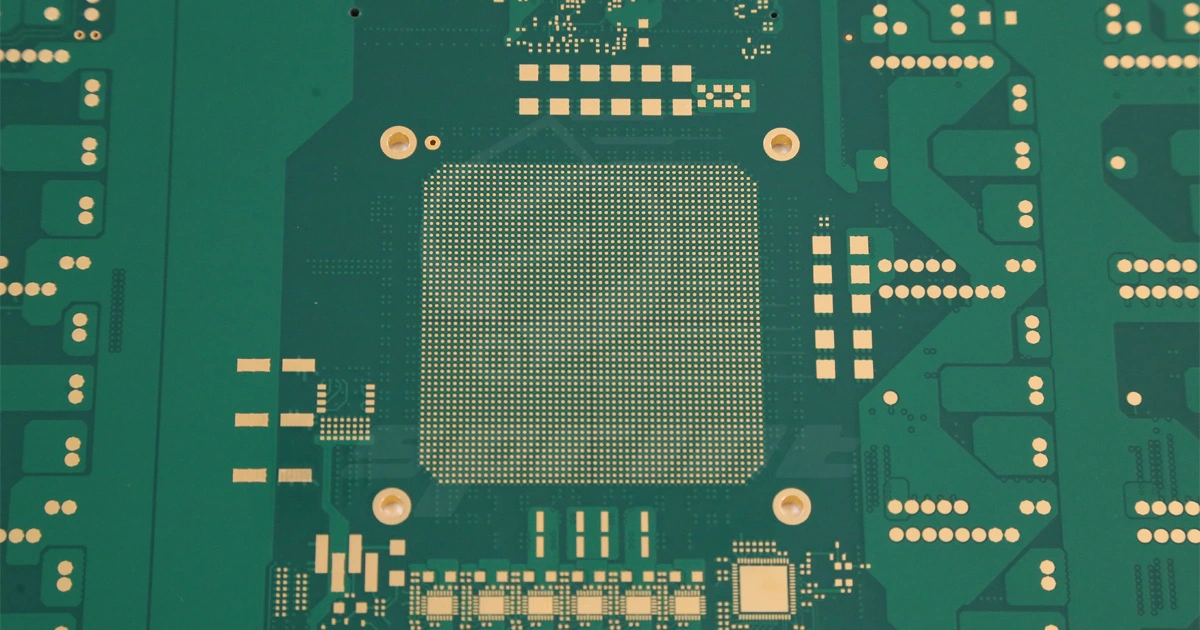

HDI-Multilayer-PCB ist eine Leiterplatte, die mit Mikroloch- und Dünnmaterialtechnologie hergestellt wird. Sie zeichnet sich durch sehr geringe Linienbreite, Linienabstände und Öffnungen aus, sodass sie auf begrenztem Raum mehr Funktionen erfüllen kann.
Struktur der HDI-Multilayer-Leiterplatte
HDI-Mehrschicht-Leiterplatten bestehen üblicherweise aus mehreren Schichten Isoliermaterial und leitfähigen Schichten, die abwechselnd übereinander gestapelt sind. Jede Schicht ist durch Mikroporen miteinander verbunden. Diese Struktur ermöglicht HDI-Mehrschicht-Leiterplatten eine hervorragende Signalübertragungsleistung und eine extrem hohe Integration.
Vorteile der HDI-Multilayer-Leiterplattentechnologie
Miniaturisierung und Leichtbau
Aufgrund der hohen Dichte von HDI-Multilayer-Leiterplatten können mehr Funktionen auf kleinerem Raum implementiert werden, wodurch Größe und Gewicht elektronischer Geräte erheblich reduziert werden.
Hohe Leistung
Die Mikroporen- und Dünnmaterialtechnologie von HDI-Multilayer-Leiterplatten ermöglicht eine schnellere und stabilere Signalübertragung und verbessert so die Leistung elektronischer Geräte.
Energieeinsparung und Umweltschutz
Die hohe Effizienz und der geringe Stromverbrauch von HDI-Multilayer-Leiterplatten können nicht nur Energie sparen, sondern tragen auch zum Umweltschutz bei.
Abschluss
Die HDI-Multilayer-PCB-Technologie von SprintPCB verändert mit ihren einzigartigen Vorteilen schrittweise das Gesicht der Elektronikindustrie. Mit dem technologischen Fortschritt wird die HDI-Multilayer-PCB-Technologie von SprintPCB in Zukunft eine größere Rolle spielen. SprintPCB bietet seinen über 3.000 Kunden weltweit schnelle Dienstleistungen im Bereich der Elektronikfertigung und freut sich auf die Zusammenarbeit mit weiteren Kunden, um gemeinsam die Entwicklung der Elektronikindustrie voranzutreiben.
