Einführung
Im Herzen der Elektronikfertigung liegt die Leiterplattenfabrik – ein Zentrum, in dem Innovation auf präzises Engineering trifft, um das Rückgrat moderner Geräte zu schaffen. Bei SprintPCB kombiniert unsere Leiterplattenfertigung modernste Automatisierung, ISO-zertifizierte Prozesse und einen kundenorientierten Ansatz, um Leiterplatten herzustellen, denen Branchen wie die Luft- und Raumfahrt bis hin zur Medizintechnik vertrauen. Dieser Leitfaden führt Sie hinter die Kulissen einer Leiterplattenfabrik und zeigt Ihnen, wie SprintPCB Größe, Präzision und Nachhaltigkeit vereint, um Ihre Projekte voranzutreiben.
Was ist eine Leiterplattenfabrik? Der Motor der Elektronikinnovation
Eine PCB-Fabrik ist eine spezialisierte Anlage, die für die End-to-End-Produktion von Leiterplatten konzipiert ist und Folgendes umfasst:
- Kernprozesse: Designvalidierung, Materialbeschaffung, Fertigung, Montage, Prüfung.
- Wichtige Ausrüstung: Systeme zur automatischen optischen Inspektion (AOI), Laserbohrmaschinen, Reflow-Öfen.
- Maßstab: High-Mix, Low-Volume (HMLV)-Prototyping bis zur Massenproduktion (über 10.000 Platinen/Tag).
Highlights der SprintPCB-Anlage:
- 15.000 Quadratfuß große Fabrik mit Reinräumen der Klasse 1000.
- Spezielle Linien für starre, flexible und HDI-Leiterplatten.
- ERP-integrierter Workflow zur Auftragsverfolgung in Echtzeit.
7 Gründe, sich für eine zertifizierte Leiterplattenfabrik wie SprintPCB zu entscheiden
- Erweiterte Automatisierung: Robotergestützte Pick-and-Place-Systeme erreichen eine Platzierungsgenauigkeit von 99,98 %.
- Materialkompetenz: Partnerschaften mit DuPont, Isola und Rogers für Hochfrequenzlaminate.
- Schnelle Bearbeitung: Prototyping innerhalb von 24 Stunden und Serienproduktion innerhalb von 5 Tagen.
- Qualitätssicherung: IPC-A-600 Klasse 3-Standards für unternehmenskritische Platinen.
- Kosteneffizienz: Die Beschaffung von Massenmaterialien reduziert die Preise um 15–25 %.
- Umweltverträglichkeit: ROHS, REACH und halogenfreie Produktion.
- Globale Logistik: Tür-zu-Tür-Versand mit Unterstützung bei der Zollabfertigung.

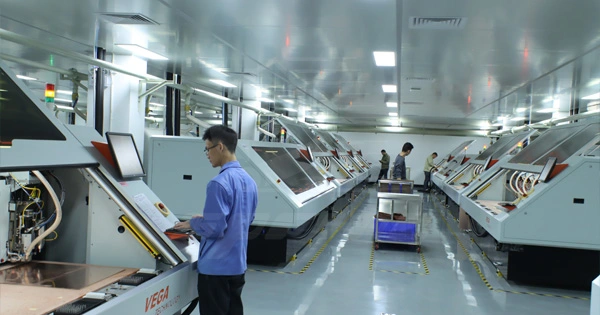

Ein Tag im Leben der Leiterplattenfabrik von SprintPCB
Schritt 1: Designvalidierung
- Ingenieure überprüfen Gerber-Dateien auf DFM-Konformität (Design for Manufacturing).
- Signalintegritätssimulationen mit ANSYS HFSS.
Schritt 2: Panelvorbereitung
- Schneiden von FR-4-, Aluminium- oder Polyimidsubstraten in standardisierte Platten.
- Laserdirektabbildung (LDI) zur Strukturierung innerer Schichten.
Schritt 3: Ätzen und Schichtverbindung
- Plasmaätzen zum Entfernen von überschüssigem Kupfer (Toleranz ±2μm).
- Hydraulische Laminierung bei 350 psi für Mehrschichtplatten.
Schritt 4: Bohren und Beschichten

- Laserbohren (50 μm Mikrovias) und mechanisches Bohren (0,15 mm Löcher).
- Chemische Kupferabscheidung für Durchgangslochleitfähigkeit.
Schritt 5: Lötmaske und Siebdruck
- Aufbringen einer LPI-Lötmaske (Liquid Photo-Imageable) mittels Vorhangbeschichtung.
- UV-gehärteter Siebdruck für Bauteilbeschriftungen.
Schritt 6: Montage und Prüfung
- SMT-Linien (Surface Mount Technology) platzieren 25.000 Komponenten pro Stunde.
- Röntgeninspektion für BGA-Löten und elektrische Flying-Probe-Tests.
Wie die PCB-Fabrik von SprintPCB branchenspezifische Herausforderungen bewältigt
Industrie | Herausforderung | SprintPCB-Lösung |
Medizinisch | Biokompatible Materialien | ISO 13485-zertifizierte Leitungen mit medizinischem FR-4. |
Automobilindustrie | Zuverlässigkeit bei hohen Temperaturen | IATF 16949-Prozesse, Tg170-Substrate. |
Luft- und Raumfahrt | EMI/RFI-Abschirmung | 4-lagige Abschirmung mit Silbertinte. |
IoT | Ultradünne Designs | 0,2 mm Flex-Leiterplatten mit Rolle-zu-Rolle-Produktion. |
Qualitätskontrolle in einer Leiterplattenfabrik: Über ISO-Standards hinaus
SprintPCB erzwingt ein 5-stufiges QC-Protokoll:
- Prüfung eingehender Materialien: XRF-Prüfung auf Kupferreinheit und Laminatdicke.
- In-Process-Inspektion: AOI überprüft Leiterbahnbreite/-abstand (mind. 3/3 mil).
- Elektrische Prüfung: 100 % Durchgangs- und Isolationswiderstandsprüfung.
- Umweltstress-Screening (ESS):
- Temperaturwechsel (-55 °C bis 125 °C, 100 Zyklen).
- Luftfeuchtigkeitstest bei 85 °C/85 % relativer Luftfeuchtigkeit über 168 Stunden.
- Abschlussprüfung: Ein funktionsübergreifendes Team überprüft die Dokumentation (IPC-6012-Berichte).
Die Wirtschaftlichkeit des PCB-Fabrikbetriebs: Kosten vs. Wert
Arbeitskosten: Durch die Automatisierung wird die manuelle Arbeit im Vergleich zu herkömmlichen Fabriken um 60 % reduziert.
Materialabfall: Software zur Plattenoptimierung minimiert den Ausschuss (<5 %).
Energieverbrauch: Solarbetriebene Anlagen reduzieren den CO2-Ausstoß um 30 %.
ROI-Fallstudie: Ein Kunde reduzierte Montagefehler um 40 %, nachdem er auf die Fabrik von SprintPCB umgestiegen war.
Abschluss
Bei der Wahl der richtigen Leiterplattenfabrik geht es nicht nur um die Kosten – es geht um die Zusammenarbeit mit einem Team, das Ihre technischen, logistischen und regulatorischen Anforderungen versteht. Mit SprintPCB erhalten Sie Zugang zu skalierbarer Produktion, gleichbleibender Qualität und einem Fahrplan für die Innovationen von morgen.
Sind Sie bereit, erstklassige Leiterplattenfertigung zu erleben? Kontaktieren Sie SprintPCB noch heute für eine kostenlose Werksführung oder ein sofortiges Angebot!
