<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">Rigid-Flex-Board: 5 unvergessliche Dinge, die Sie lieben und hassen lassen

2023-05-29Reporter: SprintPCB

Mit der rasanten Entwicklung und kontinuierlichen Weiterentwicklung elektronischer Produkte sind Innovation und Flexibilität zu Schlüsselbegriffen für Designer geworden. Um den steigenden Anforderungen gerecht zu werden, erfüllen herkömmliche starre Leiterplatten die Designanforderungen komplexer elektronischer Geräte nicht mehr vollständig. In diesem Zusammenhang haben sich Starrflex-Leiterplatten dank ihrer einzigartigen Eigenschaften und Vorteile als entscheidende Komponente für innovatives Design in der neuen Ära herausgestellt.

Was ist eine starrflexible Platine ?

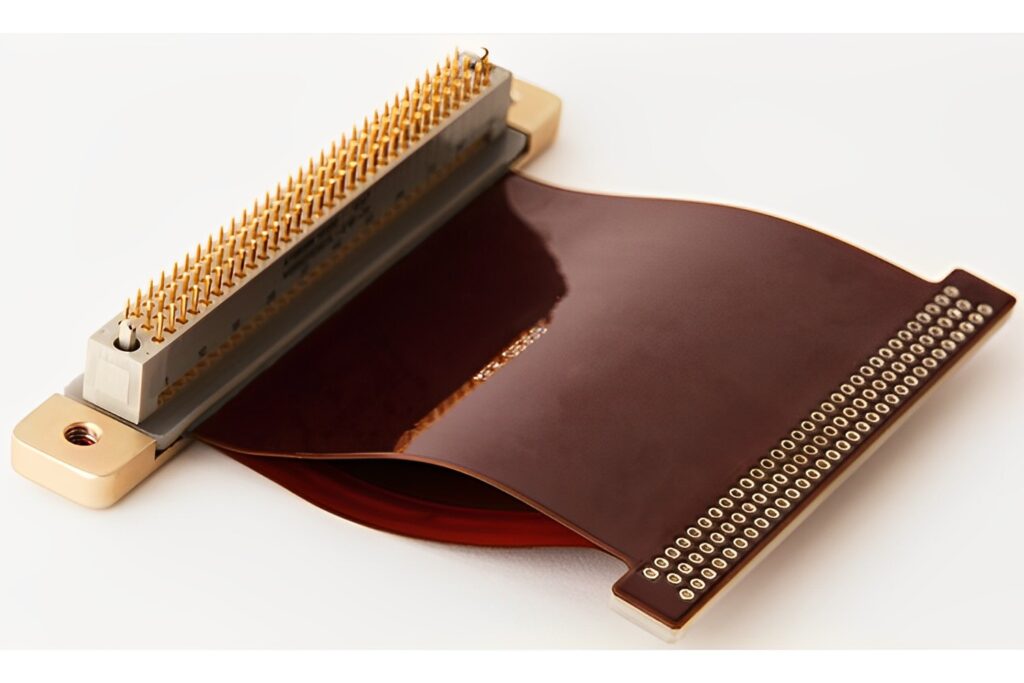

Starr-Flex-Platine-FPCB

Rigid-Flex-Leiterplatten sind eine innovative Technologie, die in elektronischen Geräten immer häufiger zum Einsatz kommt. Die Entwicklung von FPC und PCB führte zur Entwicklung dieses neuen Produkts, das flexible und starre Leiterplatten kombiniert. Durch Verfahren wie Laminierung werden die flexiblen und starren Leiterplatten entsprechend den jeweiligen technologischen Anforderungen miteinander verbunden, wodurch die Eigenschaften von starren und flexiblen Leiterplatten vereint werden. Diese Kombination bietet sowohl hohe mechanische Stabilität und Zuverlässigkeit als auch Flexibilität und Anpassungsfähigkeit. Das Aufkommen von Rigid-Flex-Leiterplatten hat Design und Anwendung traditioneller starrer Leiterplatten verändert und der Elektronikindustrie viele neue Chancen und Herausforderungen gebracht. Im Vergleich zu herkömmlichen starren Leiterplatten bieten FPCBs erhebliche Vorteile hinsichtlich Form, Gewicht und Platznutzung. Dies bietet Designern mehr Freiheit und ermöglicht ihnen, innovativere und präzisere Produktdesigns zu entwickeln.

Gängige Typen von Starrflex-Platinen

Typ 1: Flexible-Starr-Platine. Eine flexible Leiterplatte und eine starre Leiterplatte werden ohne durchkontaktierte Löcher (PTH) miteinander verbunden und die Anzahl der Schichten beträgt mehr als eine.

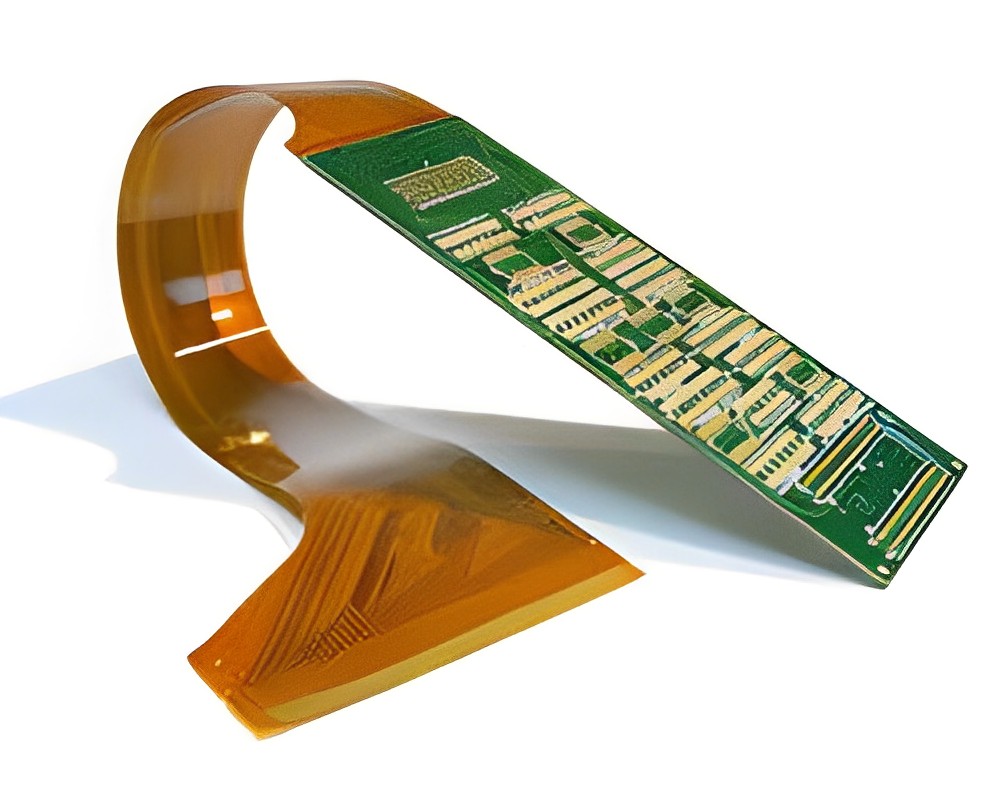

Flexible-Starr-Platte

Typ 2: Mehrschichtige starr-flexible Platine. Dieser Typ verfügt über durchkontaktierte Löcher (PTH) und umfasst mehr als zwei Leiterschichten.

Mehrschicht-Flex-Leiterplatte

Jede Münze hat zwei Seiten, und Starrflex-Platinen bilden da keine Ausnahme. Lassen Sie uns zunächst die Vorteile von Starrflex-Platinen besprechen.

Vorteile von Starrflex-Platinen

Flexibilität – Dank ihres einzigartigen Designs und Herstellungsprozesses zeichnen sich FPCBs durch hervorragende Flexibilität und Anpassungsfähigkeit aus. Diese Platinen lassen sich biegen, falten und in die gewünschte Form bringen, um verschiedenen Produktdesignanforderungen gerecht zu werden. Beispielsweise können FPCBs bei der Entwicklung von Smartphones oder tragbaren Geräten frei gebogen und geformt werden, um komplexe Formen zu ermöglichen. Diese Flexibilität bietet Designern mehr Freiheit bei der Entwicklung komplexerer und eleganterer Produkte. Die Flexibilität von Starrflex-Platinen macht sie zur idealen Wahl für die Entwicklung tragbarer Geräte. Geräte wie Smartwatches, Gesundheitsmonitore und Datenbrillen müssen sich beispielsweise an unterschiedliche Größen und Formen von Handgelenken, Körpern oder Gesichtern anpassen. Die Flexibilität und Biegsamkeit von Starrflex-Platinen ermöglicht es diesen Geräten, sich eng an die Körperkonturen des Benutzers anzupassen und so ein angenehmes Tragegefühl zu bieten.

tragbare Technologie

Rigid-Flex-Platinen spielen eine entscheidende Rolle bei der Gestaltung gebogener Bildschirme. Moderne Geräte wie Smartphones, Fernseher und Autodisplays setzen zunehmend auf gebogene Designs, um ein besseres Seherlebnis zu bieten. Die Flexibilität der Platinen ermöglicht es dem Bildschirm, sich entlang der Kurve zu biegen, ohne dass starre Anschlüsse erforderlich sind, was nahtlose gebogene Designs ermöglicht. Die Anpassungsfähigkeit von Rigid-Flex-Platinen macht sie zu einem wesentlichen Bestandteil faltbarer Geräte. Beispielsweise erfordern Produkte wie faltbare Smartphones und Tablets, dass die Schaltkreise beim Öffnen und Falten ihre Konnektivität aufrechterhalten. Das Design der Platinen ermöglicht ein reibungsloses Biegen und Falten der Leiterplatte und ermöglicht so nahtlose Übergänge zwischen verschiedenen Geräteformen bei gleichzeitiger Aufrechterhaltung zuverlässiger Schaltkreisverbindungen. Die Flexibilität und Anpassungsfähigkeit von Rigid-Flex-Platinen bieten innovative Lösungen für die Entwicklung elektronischer Systeme im Automobilbereich. Elektronische Geräte in Automobilen müssen sich an enge Räume und komplexe Formen anpassen und gleichzeitig Umweltfaktoren wie Fahrzeugvibrationen und Temperaturschwankungen standhalten. Die Flexibilität von Rigid-Flex-Platinen ermöglicht den kompakten Einbau von Leiterplatten in unterschiedlich geformte Fahrzeugkomponenten und sorgt gleichzeitig für zuverlässige elektrische Verbindungen.

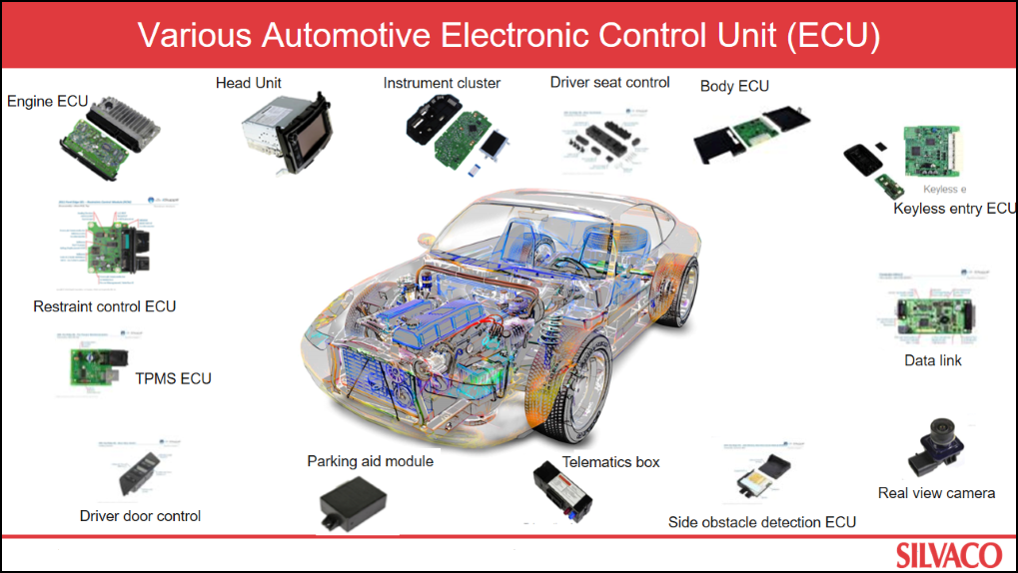

elektronische Systeme für Kraftfahrzeuge

Von tragbaren Geräten über gebogene Displays bis hin zu faltbaren Geräten und elektronischen Fahrzeugsystemen: Dank der Flexibilität und Anpassungsfähigkeit von Starrflex-Platinen können elektronische Produkte an unterschiedliche Formen, Größen und Umgebungsbedingungen angepasst werden und bieten so ein verbessertes Benutzererlebnis und mehr Funktionalität. Darüber hinaus bieten Starrflex-Platinen eine höhere Zuverlässigkeit. Im Vergleich zu herkömmlichen starren Platinen kommen Starrflex-Platinen ohne Steckverbinder oder Steckverbindungen aus und reduzieren so potenzielle Fehlerquellen. Dieses Design reduziert zudem Probleme mit der Konnektivität zwischen Schaltkreisen und das Risiko von elektrischem Rauschen und sorgt so für ein stabileres und zuverlässigeres elektronisches Gerät. In der Luft- und Raumfahrt werden Starrflex-Platinen häufig in Geräten wie Flugzeugen und Satelliten eingesetzt. Diese Geräte sind rauen Betriebsbedingungen ausgesetzt, darunter hohen und niedrigen Temperaturen, Vibrationen und Stößen. Die hohe Temperaturbeständigkeit von Starrflex-Platinen ermöglicht einen stabilen Betrieb in Hochtemperaturumgebungen bei gleichbleibender Zuverlässigkeit der Schaltkreisverbindungen. Gleichzeitig ermöglicht ihre Vibrations- und Stoßfestigkeit den starken Vibrationen und Stößen während des Fluges und gewährleistet so den normalen Betrieb elektronischer Geräte. In medizinischen Geräten wie Herzschrittmachern, implantierten Sensoren und tragbaren medizinischen Geräten ist die Zuverlässigkeit von Starrflex-Platinen entscheidend. Diese Geräte müssen über lange Zeiträume zuverlässig funktionieren und gleichzeitig langlebig und korrosionsbeständig sein. Das spezielle Design und die Materialauswahl von Starrflex-Platinen ermöglichen es ihnen, sich an Veränderungen in der Körperumgebung anzupassen und den Einflüssen von Körperflüssigkeiten und Chemikalien standzuhalten. Dies gewährleistet die langfristige Zuverlässigkeit und Stabilität medizinischer Geräte. Industrielle Steuerungssysteme sind oft rauen Arbeitsumgebungen ausgesetzt, darunter hoher Luftfeuchtigkeit, korrosiven Gasen und Vibrationen. Starrflex-Platinen werden in diesen Systemen häufig eingesetzt, um die Anforderungen an Zuverlässigkeit und Haltbarkeit zu erfüllen. Die speziellen Materialien und Schutzmaßnahmen von Starrflex-Platinen ermöglichen es ihnen, dem Eindringen von Feuchtigkeit in Umgebungen mit hoher Luftfeuchtigkeit zu widerstehen und gleichzeitig korrosions- und oxidationsbeständig zu sein. Darüber hinaus gewährleistet die Vibrationsbeständigkeit von Starrflex-Platinen den normalen Betrieb des Systems in vibrierenden Umgebungen und verhindert Stromkreisunterbrechungen oder Fehlfunktionen. Ein weiterer Grund für die Beliebtheit von Starrflex-Platinen ist ihre Platzeffizienz. Dank ihrer Flexibilität und ihres dünnen Designs benötigen Starrflex-Platinen weniger Platz in kompakten elektronischen Geräten. Dies ist entscheidend für moderne Unterhaltungselektronik wie Smartphones, Tablets und tragbare Geräte. Durch den Einsatz von Starrflex-Platinen werden die Geräte dünner und leichter und erfüllen gleichzeitig die komplexen Anforderungen an die Schaltkreiskonnektivität. Bei modernen Smartphones ist Platz entscheidend. Der Einsatz von Starrflex-Platinen ermöglicht kompaktere und leichtere Telefondesigns.Diese Platinen lassen sich je nach Form des Telefons biegen und falten, passen sich so an verschiedene enge Räume an und lassen sich eng mit anderen elektronischen Komponenten integrieren. Rigid-Flex-Platinen können verschiedene Module im Telefon verbinden, wie z. B. Bildschirm, Kamera, Akku und Touchpad. Dies führt zu einer kompakteren Gerätestruktur und sorgt gleichzeitig für stabilere elektrische Schaltkreisverbindungen. Rigid-Flex-Platinen werden auch häufig im Bereich tragbarer Geräte eingesetzt. Herkömmliche starre Platinen können die Anforderungen tragbarer Geräte nicht erfüllen, da sie sich an die Krümmung und Bewegung des menschlichen Körpers anpassen müssen. Rigid-Flex-Platinen lassen sich biegen, falten und rollen, um sich der Form des Handgelenks, des Arms oder anderer Körperteile anzupassen. Dies macht tragbare Geräte komfortabler und reduziert den Platzbedarf am Körper. Im Bereich der Automobilelektronik ist Platzeffizienz einer der Schlüsselfaktoren. Der Einsatz von Rigid-Flex-Platinen ermöglicht kompaktere elektronische Automobilmodule und schafft so mehr Platz für andere Funktionen und Designs. Beispielsweise können Rigid-Flex-Platinen im Armaturenbrett verschiedene Instrumente und Displays kompakt verbinden und so den Platzbedarf für die Verkabelung reduzieren. Darüber hinaus lassen sich Starrflex-Platinen biegen und an gewölbte Oberflächen im Fahrzeuginnenraum anpassen, was eine bessere Raumausnutzung ermöglicht. Medizinische Geräte müssen oft mehrere elektronische Komponenten und Sensoren auf begrenztem Raum unterbringen. Der Einsatz von Starrflex-Platinen ermöglicht ein kompakteres Design medizinischer Geräte und spart so Platz. Beispielsweise können sich Starrflex-Platinen in implantierbaren medizinischen Instrumenten biegen und biegen, um sich deren Form anzupassen und zuverlässige Verbindungen mit anderen Komponenten herzustellen. Dadurch können sich medizinische Instrumente besser an die innere Umgebung des Patienten anpassen und eine präzise medizinische Überwachung und Behandlung ermöglichen. Starrflex-Platinen werden aufgrund ihrer hohen Zuverlässigkeit und Langlebigkeit geschätzt. Diese Platten werden speziell behandelt und zeichnen sich durch Eigenschaften wie Vibrationsfestigkeit, Stoßfestigkeit und Hochtemperaturbeständigkeit aus. Dadurch eignen sich Starrflex-Platinen hervorragend für Anwendungen, die hohe Zuverlässigkeit und Stabilität erfordern, wie z. B. in der Luft- und Raumfahrt, in medizinischen Geräten und in industriellen Steuerungssystemen. Starrflex-Platinen können auch unter rauen Umgebungsbedingungen wie hoher Luftfeuchtigkeit, extremen Temperaturen und chemischer Korrosion ohne Leistungseinbußen oder Ausfälle betrieben werden. Nach der Erörterung der Vorteile betrachten wir nun die Nachteile von Starrflex-Platinen.Herkömmliche starre Leiterplatten erfüllen die Anforderungen tragbarer Geräte nicht, da sie sich an die Krümmung und Bewegung des menschlichen Körpers anpassen müssen. Rigid-Flex-Leiterplatten hingegen lassen sich biegen, falten und rollen, um sich der Form von Handgelenk, Arm oder anderen Körperteilen anzupassen. Dies erhöht den Tragekomfort und reduziert den Platzbedarf am Körper. In der Automobilelektronik ist Platzeffizienz ein entscheidender Faktor. Der Einsatz von Rigid-Flex-Leiterplatten ermöglicht kompaktere Elektronikmodule im Fahrzeug und schafft so mehr Platz für andere Funktionen und Designs. Beispielsweise können Rigid-Flex-Leiterplatten im Armaturenbrett verschiedene Instrumente und Displays kompakt verbinden und so den Platzbedarf für die Verkabelung reduzieren. Darüber hinaus lassen sich Rigid-Flex-Leiterplatten biegen und an gekrümmte Oberflächen im Fahrzeuginnenraum anpassen, was eine bessere Raumausnutzung ermöglicht. Medizinische Geräte müssen oft mehrere elektronische Komponenten und Sensoren auf begrenztem Raum unterbringen. Der Einsatz von Rigid-Flex-Leiterplatten ermöglicht ein kompakteres Design medizinischer Geräte und spart so Platz. Beispielsweise können sich Rigid-Flex-Leiterplatten bei implantierbaren medizinischen Instrumenten biegen und biegen, um sich deren Form anzupassen und zuverlässige Verbindungen mit anderen Komponenten herzustellen. Dadurch können sich medizinische Instrumente besser an die innere Umgebung des Patienten anpassen und eine präzise medizinische Überwachung und Behandlung ermöglichen. Starrflex-Platinen sind aufgrund ihrer hohen Zuverlässigkeit und Langlebigkeit sehr beliebt. Diese Platinen werden speziell behandelt und verfügen über Eigenschaften wie Vibrationsfestigkeit, Stoßfestigkeit und Hochtemperaturbeständigkeit. Dadurch eignen sich Starrflex-Platinen hervorragend für Anwendungen, die hohe Zuverlässigkeit und Stabilität erfordern, wie z. B. in der Luft- und Raumfahrt, in medizinischen Geräten und industriellen Steuerungssystemen. Starrflex-Platinen können auch unter rauen Umgebungsbedingungen wie hoher Luftfeuchtigkeit, extremen Temperaturen und chemischer Korrosion ohne Leistungseinbußen oder Ausfälle betrieben werden. Nachdem wir die Vorteile besprochen haben, betrachten wir nun die Nachteile von Starrflex-Platinen.Herkömmliche starre Leiterplatten erfüllen die Anforderungen tragbarer Geräte nicht, da sie sich an die Krümmung und Bewegung des menschlichen Körpers anpassen müssen. Rigid-Flex-Leiterplatten hingegen lassen sich biegen, falten und rollen, um sich der Form von Handgelenk, Arm oder anderen Körperteilen anzupassen. Dies erhöht den Tragekomfort und reduziert den Platzbedarf am Körper. In der Automobilelektronik ist Platzeffizienz ein entscheidender Faktor. Der Einsatz von Rigid-Flex-Leiterplatten ermöglicht kompaktere Elektronikmodule im Fahrzeug und schafft so mehr Platz für andere Funktionen und Designs. Beispielsweise können Rigid-Flex-Leiterplatten im Armaturenbrett verschiedene Instrumente und Displays kompakt verbinden und so den Platzbedarf für die Verkabelung reduzieren. Darüber hinaus lassen sich Rigid-Flex-Leiterplatten biegen und an gekrümmte Oberflächen im Fahrzeuginnenraum anpassen, was eine bessere Raumausnutzung ermöglicht. Medizinische Geräte müssen oft mehrere elektronische Komponenten und Sensoren auf begrenztem Raum unterbringen. Der Einsatz von Rigid-Flex-Leiterplatten ermöglicht ein kompakteres Design medizinischer Geräte und spart so Platz. Beispielsweise können sich Rigid-Flex-Leiterplatten bei implantierbaren medizinischen Instrumenten biegen und biegen, um sich deren Form anzupassen und zuverlässige Verbindungen mit anderen Komponenten herzustellen. Dadurch können sich medizinische Instrumente besser an die innere Umgebung des Patienten anpassen und eine präzise medizinische Überwachung und Behandlung ermöglichen. Starrflex-Platinen sind aufgrund ihrer hohen Zuverlässigkeit und Langlebigkeit sehr beliebt. Diese Platinen werden speziell behandelt und verfügen über Eigenschaften wie Vibrationsfestigkeit, Stoßfestigkeit und Hochtemperaturbeständigkeit. Dadurch eignen sich Starrflex-Platinen hervorragend für Anwendungen, die hohe Zuverlässigkeit und Stabilität erfordern, wie z. B. in der Luft- und Raumfahrt, in medizinischen Geräten und industriellen Steuerungssystemen. Starrflex-Platinen können auch unter rauen Umgebungsbedingungen wie hoher Luftfeuchtigkeit, extremen Temperaturen und chemischer Korrosion ohne Leistungseinbußen oder Ausfälle betrieben werden. Nachdem wir die Vorteile besprochen haben, betrachten wir nun die Nachteile von Starrflex-Platinen.Medizinische Geräte müssen oft mehrere elektronische Komponenten und Sensoren auf begrenztem Raum unterbringen. Der Einsatz von Starrflex-Platinen ermöglicht ein kompakteres Design medizinischer Geräte und spart so Platz. Beispielsweise können sich Starrflex-Platinen in implantierbaren medizinischen Instrumenten biegen und biegen, um sich deren Form anzupassen und zuverlässige Verbindungen mit anderen Komponenten herzustellen. Dadurch können sich medizinische Instrumente besser an die innere Umgebung des Patienten anpassen und eine präzise medizinische Überwachung und Behandlung ermöglichen. Starrflex-Platinen werden aufgrund ihrer hohen Zuverlässigkeit und Langlebigkeit geschätzt. Diese Platten werden speziell behandelt und verfügen über Eigenschaften wie Vibrationsfestigkeit, Stoßfestigkeit und Hochtemperaturbeständigkeit. Dadurch eignen sich Starrflex-Platinen hervorragend für Anwendungen, die hohe Zuverlässigkeit und Stabilität erfordern, wie z. B. in der Luft- und Raumfahrt, in medizinischen Geräten und in industriellen Steuerungssystemen. Starrflex-Platinen können auch unter rauen Umgebungsbedingungen wie hoher Luftfeuchtigkeit, extremen Temperaturen und chemischer Korrosion ohne Leistungseinbußen oder Ausfälle betrieben werden. Nachdem wir die Vorteile besprochen haben, betrachten wir nun die Nachteile von Starrflex-Platinen.Medizinische Geräte müssen oft mehrere elektronische Komponenten und Sensoren auf begrenztem Raum unterbringen. Der Einsatz von Starrflex-Platinen ermöglicht ein kompakteres Design medizinischer Geräte und spart so Platz. Beispielsweise können sich Starrflex-Platinen in implantierbaren medizinischen Instrumenten biegen und biegen, um sich deren Form anzupassen und zuverlässige Verbindungen mit anderen Komponenten herzustellen. Dadurch können sich medizinische Instrumente besser an die innere Umgebung des Patienten anpassen und eine präzise medizinische Überwachung und Behandlung ermöglichen. Starrflex-Platinen werden aufgrund ihrer hohen Zuverlässigkeit und Langlebigkeit geschätzt. Diese Platten werden speziell behandelt und verfügen über Eigenschaften wie Vibrationsfestigkeit, Stoßfestigkeit und Hochtemperaturbeständigkeit. Dadurch eignen sich Starrflex-Platinen hervorragend für Anwendungen, die hohe Zuverlässigkeit und Stabilität erfordern, wie z. B. in der Luft- und Raumfahrt, in medizinischen Geräten und in industriellen Steuerungssystemen. Starrflex-Platinen können auch unter rauen Umgebungsbedingungen wie hoher Luftfeuchtigkeit, extremen Temperaturen und chemischer Korrosion ohne Leistungseinbußen oder Ausfälle betrieben werden. Nachdem wir die Vorteile besprochen haben, betrachten wir nun die Nachteile von Starrflex-Platinen.

The drawbacks of rigid-flex board

Trotz zahlreicher Vorteile ist der Herstellungsprozess flexibler Leiterplatten komplex. Im Vergleich zu herkömmlichen starren Leiterplatten erfordert die Herstellung von starrflexiblen Leiterplatten höhere technische Anforderungen und spezielle Fertigungsanlagen. Dies kann zu einem teureren und zeitaufwändigeren Herstellungsprozess führen. Darüber hinaus umfasst die Herstellung von starrflexiblen Leiterplatten mehrere Prozesse und die Kombination verschiedener Materialien, was die Qualitätskontrolle während des Herstellungsprozesses erschweren kann. Verschaffen wir uns einen kurzen Überblick über den Produktionsprozess von starrflexiblen Leiterplatten. Bei der Auswahl eines Herstellers sollten wir einen wählen, der sowohl über FPC- als auch über PCB-Produktionsanlagen verfügt. Zunächst zeichnen Elektronikingenieure die Schaltung und den Umriss der starrflexiblen Leiterplatten entsprechend den Anforderungen. Anschließend werden die Zeichnungen an den Produktionshersteller gesendet, wo die CAM-Ingenieure die Dateien verarbeiten. Anschließend produziert die Leiterplattenproduktionslinie die benötigten starrflexiblen Leiterplatten, und die PCB-Produktionslinie produziert die benötigten Leiterplatten. Nach der Herstellung der flexiblen und starren Leiterplatten werden diese mithilfe einer Laminiermaschine gemäß den in den Zeichnungen angegebenen Anforderungen nahtlos miteinander verbunden. Schließlich wird durch eine Reihe detaillierter Prozesse das Endprodukt, die kombinierte flexible und starre Leiterplatte, hergestellt. Bei der Herstellung von Starrflex-Platinen müssen unterschiedliche Materialien ausgewählt und verarbeitet werden. Flexible Bauteile verwenden beispielsweise typischerweise Polyimidfolie (PI) als Substrat, während starre Bauteile FR4 oder andere starre Substrate verwenden können. Dies erfordert das Verständnis und die Auswahl unterschiedlicher Materialeigenschaften, um sicherzustellen, dass sie im Herstellungsprozess und in der Endanwendung kompatibel sind und zuverlässig zusammenarbeiten. Starrflex-Platinen bestehen typischerweise aus mehreren Materialschichten, darunter laminierte Kombinationen aus starren und flexiblen Bauteilen. Während des Herstellungsprozesses sind präzise Laminierungs- und Verbindungsschritte erforderlich, um die Haftung und Verbindungsqualität zwischen den verschiedenen Materialschichten sicherzustellen. Dies kann den Einsatz von Präzisions-Klebegeräten und die Kontrolle der Laminierungsparameter erfordern, um Zuverlässigkeit und Konsistenz zwischen den einzelnen Schichten zu gewährleisten. Die Flexibilität der Platine ergibt sich aus ihrer Fähigkeit, sich zu biegen und der gewünschten Form anzupassen. Während des Herstellungsprozesses sind präzise Biege- und Formgebungsvorgänge erforderlich, um sicherzustellen, dass die Platine nach dem Biegen ihre elektrische Leistung und Zuverlässigkeit behält. Dies kann den Einsatz von Spezialgeräten und Formen sowie präzise Kontrollparameter erfordern, um übermäßige Belastungen und Schäden zu vermeiden. Während des Herstellungsprozesses von Starrflex-Platinen werden auch die Verdrahtung und das Schaltungsdesign komplexer. Aufgrund der Biege- und Faltfähigkeit des flexiblen Teils müssen Einschränkungen hinsichtlich der Leiterbahnen und Verdrahtungsregeln berücksichtigt werden.Designer müssen die optimalen Pfade für die Schaltungsverbindungen bestimmen und die Mindestbiegeradien einhalten, um die Zuverlässigkeit und Stabilität der Schaltungsverbindungen zu gewährleisten. Im Herstellungsprozess von Leiterplatten sind strenge Qualitätskontrollen und -prüfungen erforderlich. Durch die Kombination mehrerer Materialien und Schichten erhöhen sich die Anforderungen an die Qualitätskontrolle. Hersteller müssen die Qualität jedes Fertigungsschritts sicherstellen, beispielsweise Materialverarbeitung, Laminierungsqualität, Biege- und Formgenauigkeit sowie die Zuverlässigkeit der Schaltungsverbindungen. Dies kann den Einsatz hochpräziser Prüfgeräte und -techniken wie Röntgeninspektion, Infraroterkennung und elektrische Leistungsprüfung erfordern. Starrflexible Leiterplatten weisen in einigen Designaspekten gewisse Einschränkungen auf, die für manche Anwender ein Grund zur Ablehnung sein können. Beispielsweise unterliegen starrflexible Leiterplatten bestimmten Einschränkungen bei der Verdrahtung, insbesondere bei Schaltungsverbindungen und der Signalübertragung. Darüber hinaus unterliegen starrflexible Leiterplatten häufig Einschränkungen beim Mindestbiegeradius, sodass Kurvenbeschränkungen im Designprozess berücksichtigt werden müssen. Diese Einschränkungen können für bestimmte Anwendungen und innovative Designs eine Herausforderung darstellen und erfordern von den Designern eine sorgfältige Abwägung der Vor- und Nachteile im Designprozess. Aufgrund der Komplexität von Design und Herstellung von Starrflex-Platinen kann deren Reparatur und Austausch eine größere Herausforderung darstellen. Bei Fehlfunktionen oder Austausch einer Platine kann der Einsatz spezialisierter Techniker erforderlich sein. Darüber hinaus können aufgrund des einzigartigen Designs und der individuellen Anpassung von Starrflex-Platinen längere Reparaturzeiten und höhere Kosten anfallen.Designer müssen während des Designprozesses sorgfältig die Vor- und Nachteile abwägen. Aufgrund der Komplexität von Design und Herstellung von Starrflex-Platinen kann deren Reparatur und Austausch eine größere Herausforderung darstellen. Wenn eine Platine defekt ist oder ausgetauscht werden muss, kann dies den Einsatz spezialisierter Techniker zur Reparatur erforderlich machen. Darüber hinaus können aufgrund des einzigartigen Designs und der individuellen Anpassung von Starrflex-Platinen längere Reparaturzeiten und höhere Kosten entstehen.Designer müssen während des Designprozesses sorgfältig die Vor- und Nachteile abwägen. Aufgrund der Komplexität von Design und Herstellung von Starrflex-Platinen kann deren Reparatur und Austausch eine größere Herausforderung darstellen. Wenn eine Platine defekt ist oder ausgetauscht werden muss, kann dies den Einsatz spezialisierter Techniker zur Reparatur erforderlich machen. Darüber hinaus können aufgrund des einzigartigen Designs und der individuellen Anpassung von Starrflex-Platinen längere Reparaturzeiten und höhere Kosten entstehen.

Anwendungen von Starrflex-Platinen

Starrflexible Leiterplatten finden vielfältige Anwendung, beispielsweise in High-End-Smartphones wie dem iPhone, High-End-Bluetooth-Kopfhörern (die eine Signalübertragung über Distanz erfordern), intelligenten tragbaren Geräten, Robotern, Drohnen, gebogenen Displays, hochwertigen industriellen Steuergeräten, Luft- und Raumfahrtsatelliten und mehr. Angesichts der zunehmenden Integration, des Leichtbaus und der Miniaturisierung intelligenter Geräte sowie der neuen Anforderungen an die personalisierte Produktion durch Industrie 4.0 bieten Starrflexible Leiterplatten sowohl die Stabilität starrer Leiterplatten als auch die Möglichkeit der dreidimensionalen Montage, was sie äußerst vielversprechend macht. Im Jahr 2019 betrug das weltweite Marktvolumen für Starrflexible Leiterplatten rund 1,66 Milliarden US-Dollar und machte damit nur etwa 2,8 % des gesamten Leiterplattenmarktes aus. Produkte wie Smartphones, kabellose Kopfhörer, Drohnen, Autos, AR/VR-Geräte usw. verzeichneten 2019 jedoch allesamt die höchsten Wachstumsraten. Mit der steigenden Zahl nachfolgender Anwendungen bleiben Starrflexplatinen auch 2020 eines der vielversprechendsten Produkte mit Wachstumspotenzial. Schätzungen zufolge wird der globale Marktwert von Starrflexplatinen im Jahr 2022 2,3 Milliarden US-Dollar erreichen und damit etwa 3,3 % des weltweiten Produktionswerts von Leiterplatten ausmachen. Anwendungen für mobile Geräte waren 2019 der größte Markt für Software- und Hardwareplatinen und machten etwa 43 % des gesamten Marktes für integrierte Software- und Hardwareplatinen aus. Anwendungen wie Kameraobjektive, Bildschirmsignalverbindungen und Batteriemodule für Smartphones haben die Nachfrage nach software- und hardwareintegrierten Platinen deutlich erhöht. Insbesondere die Anwendung von Smartphone-Kameraobjektiven hat aufgrund des Trends zu Smartphones mit mehreren Kameras verschiedener Marken einen deutlichen Nachfrageanstieg erfahren. Dieser Anstieg sowohl der Menge als auch des durchschnittlichen Stückpreises von software- und hardwareintegrierten Platinen wird zu einem höheren Anteil am Markt für Anwendungen für mobile Geräte beitragen. Die Entwicklung von software- und hardwareintegrierten Platinen für Handyobjektive wird hauptsächlich durch die Anforderungen an geringes Gewicht, geringe Dicke und hohe Dichte von Smartphone-Objektiven vorangetrieben, die den Einsatz von software- und hardwareintegrierten Platinen erfordern. Darüber hinaus werden Faktoren wie Platzierungsposition, Ausrichtung, Signalstörungen, Wärmeableitung und Spezifikationsanforderungen berücksichtigt. Darüber hinaus weisen einige Objektive aufgrund der Anforderungen an den optischen Zoom eine periskopartige Struktur auf, was die strengen räumlichen Beschränkungen für Smartphone-Objektive weiter verschärft. Infolgedessen sind hinsichtlich des Erscheinungsbilds verschiedene Formfaktoren entstanden, die höhere Anforderungen an software- und hardwareintegrierte Platinen stellen und deren Anwendungsbereich erweitern.
