PCB-Design, -Fertigung und -Innovation meistern: Ein umfassender Leitfaden von SprintPCB-Experten

Einführung

In der heutigen schnelllebigen Elektronikwelt bildet die Leiterplatte das Rückgrat nahezu jedes Geräts, von Verbrauchergeräten bis hin zu Industriemaschinen. Bei SprintPCB sind wir spezialisiert auf die Bereitstellung innovativer Leiterplattenlösungen, die auf die Anforderungen von Ingenieuren, Startups und Fortune 500-Unternehmen gleichermaßen zugeschnitten sind. Dieser Leitfaden befasst sich eingehend mit den Feinheiten der Leiterplattentechnologie und bietet praktische Einblicke zur Optimierung Ihrer Projekte hinsichtlich Leistung, Zuverlässigkeit und Skalierbarkeit.

Was ist eine Leiterplatte? Die Grundlage der modernen Elektronik

Eine Leiterplatte (PCB) ist ein laminiertes Substrat, das elektronische Komponenten über leitfähige Bahnen, Pads und Leiterbahnen mechanisch stützt und elektrisch verbindet. Im Gegensatz zur herkömmlichen Punkt-zu-Punkt-Verdrahtung vereinfachen Leiterplatten die Montage, reduzieren Fehler und verbessern die Wiederholgenauigkeit.

• Kernkomponenten: Substrat (FR-4, Keramik), Kupferschichten, Lötmaske, Siebdruck.
• Anwendungen: Smartphones (miniaturisierte Leiterplatten), Automobilsysteme (Hochtemperaturplatinen), medizinische Geräte (flexible Schaltkreise).
• Warum es wichtig ist: Eine gut gestaltete Leiterplatte gewährleistet Signalintegrität, Wärmemanagement und die Einhaltung von Industriestandards wie IPC-6012.

7 unschlagbare Vorteile von Hochleistungs-Leiterplatten

Die Investition in hochwertige Leiterplatten zahlt sich über den gesamten Produktlebenszyklus aus:

1. Feinmechanik: Lasergebohrte Mikrovias und enge Toleranzen (±0,05 mm) für komplexe Designs.
2. Haltbarkeit: Flammhemmende Substrate (UL94-V0) halten rauen Umgebungen stand.
3. Signalintegrität: Kontrollierte Impedanzspuren minimieren EMI/RFI-Interferenzen.
4. Kosteneffizienz: Die automatisierte Montage reduziert die Arbeitskosten um 40–60 %.
5. Skalierbarkeit: Schnelles Prototyping bis zur Massenproduktion mit gleichbleibender Qualität.
6. Nachhaltigkeit: Bleifreie Oberflächen (ENIG, HASL) entsprechen den RoHS-Richtlinien.
7. Anpassung: Unterstützung für starre, flexible und starr-flexible Leiterplatten.

Hinter den Kulissen: SprintPCBs herausragende Leistung bei der Herstellung von Leiterplatten

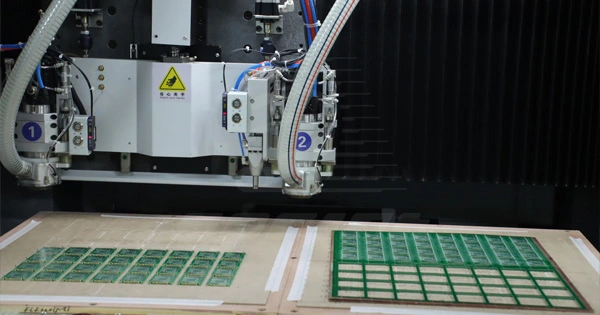

Unser PCB-Platinen-Produktionsprozess kombiniert Spitzentechnologie mit strenger Qualitätskontrolle:

Designvalidierung

• DFM/DFA-Prüfungen zur Beseitigung von Fehlern in Gerber-Dateien.
• 3D-Simulationen für thermische und mechanische Spannungsanalysen.

Materialauswahl

• Hochtemperatur-FR-4 für Automobil-/Militäranwendungen.
• Polyimid für flexible Leiterplatten in Wearables.

Schichtstapelung und Ätzen

• Laser-Direktabbildung (LDI) für eine Leiterbahnbreitengenauigkeit von 6 μm.
• Plasmaätzen für HDI-Platinen.

Prüfung und Zertifizierung

• Automatisierte optische Inspektion (AOI) und Flying-Probe-Tests.
• Konformität mit IPC-Klasse 3 für unternehmenskritische Anwendungen.

So wählen Sie die perfekte Leiterplatte aus: Eine Checkliste für Käufer

Vermeiden Sie kostspielige Fehler, indem Sie diese Faktoren bewerten:

• Material: FR-4 (preisgünstig), Rogers 4350B (Hochfrequenz), Aluminium (Wärmeableitung).
• Anzahl der Schichten: 1–2 Schichten für einfache Schaltkreise vs. 12+ Schichten für fortgeschrittene Berechnungen.
• Oberflächenbeschaffenheit: ENIG (korrosionsbeständig) vs. OSP (kostengünstig bei kurzer Haltbarkeit).
• Zertifizierungen: ISO 9001, IATF 16949 (Automobilindustrie) und ITAR (Verteidigung).

Die 5 größten Fallstricke beim PCB-Design (und wie man sie behebt)

Selbst erfahrene Ingenieure stolpern über diese Probleme:

1. Unzureichender Abstand: Bei Leiterbahnen mit einem Abstand von <0,2 mm besteht die Gefahr von Kurzschlüssen.
   • Lösung: Befolgen Sie die IPC-2221-Richtlinien für Abstände.
2. Thermische Hotspots: Eine schlechte Wärmeableitung verkürzt die Lebensdauer der Komponenten.
   • Lösung: Fügen Sie thermische Durchkontaktierungen und Kupfergüsse hinzu.
3. Signalübersprechen: Parallele Verlegung von Hochgeschwindigkeitsleitungen.
   • Lösung: Verwenden Sie Masseflächen und Differenzialpaare.
4. DFM-Vernachlässigung: Die Fähigkeiten eines Fertigungshauses werden ignoriert.
   • Lösung: Arbeiten Sie frühzeitig mit Ihrem Leiterplattenhersteller zusammen.
5. Überkomplizierte Layouts: Zu viele Ebenen treiben die Kosten in die Höhe.
   • Lösung: Vereinfachen Sie mit modularen Designpraktiken.

Warum Ingenieure bei Leiterplattenlösungen auf SprintPCB vertrauen

Mit über 15 Jahren Erfahrung zeichnet sich SprintPCB durch Folgendes aus:

• Geschwindigkeit: 24-Stunden-Bearbeitungszeit für Prototypen bei dringenden Projekten.
• Präzision: Moderne Ausrüstung zum Bohren von 0,1 mm Mikrovias.
• Globaler Support: Fabriken in den USA, China und Deutschland.
• Transparenz: Auftragsverfolgung in Echtzeit und detaillierte Testberichte.

Abschluss

Ob Sie einen IoT-Sensor oder ein Satellitenkommunikationssystem entwickeln – die Beherrschung von PCB-Design und -Fertigung ist unerlässlich. Werden Sie Partner von SprintPCB und profitieren Sie von unserer technischen Kompetenz, unseren Branchenzertifizierungen und unserer kundenorientierten Philosophie.

Bereit, Ihr Projekt voranzutreiben? Fordern Sie noch heute ein kostenloses PCB-Angebot an und schließen Sie sich über 10.000 zufriedenen Kunden an!
