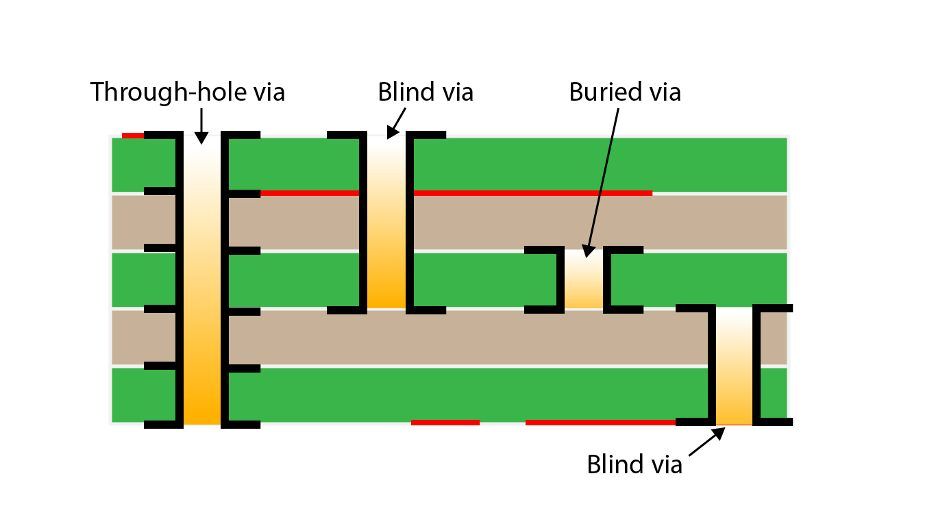

Beim Design von Leiterplatten (PCB) sind Blind und Buried Vias zwei wichtige Verbindungstechnologien, die bei der Herstellung hochdichter, leistungsstarker elektronischer Geräte eine bedeutende Rolle spielen. Dieser Artikel befasst sich eingehend mit den Definitionen und Anwendungen von Blind und Buried Vias sowie mit ihren Herstellungsprozessen. Darüber hinaus stellen wir wesentliche Richtlinien vor, die beim Design dieser speziellen Arten von Durchgangslöchern zu beachten sind, um die Zuverlässigkeit und Leistungsoptimierung der Leiterplatte sicherzustellen. Lassen Sie uns gemeinsam die Bedeutung von Blind und Buried Vias in der modernen Elektronikfertigung und ihre Designprinzipien untersuchen. Blind und Buried Vias sind zwei gängige Arten von plattierten Durchgangslochstrukturen beim Design und in der Herstellung von Leiterplatten (PCB). Sie spielen eine entscheidende Rolle bei der Verbindung von Drähten und Signalen über verschiedene Schichten hinweg. Sie verfügen jedoch über unterschiedliche Design- und Herstellungsverfahren, die verschiedenen Anwendungsanforderungen gerecht werden.
Blind Vias:
Beim PCB-Design sind Blind Vias eine spezielle Art von Durchkontaktierungen (PTH), die nur die äußeren Lagen mit einer oder mehreren inneren Lagen verbinden, ohne die gesamte PCB zu durchqueren. Dieses Design ermöglicht die Herstellung der notwendigen Verbindungen auf begrenztem Raum und vermeidet gleichzeitig Störungen auf der gegenüberliegenden Seite der Leiterplatte. Definition und Zweck: Blind Vias sind eine Art PTH-Struktur, die die äußeren Lagen einer PCB mit einer oder mehreren inneren Lagen verbindet, sich aber nicht durch die gesamte PCB erstreckt. Das bedeutet, dass Blind Vias von einer Seite der Platine aus sichtbar und von der anderen Seite „blind“ oder unsichtbar sind. Anwendungsbeispiel: Betrachten wir eine vierlagige PCB, bei der eine Verbindung zwischen der ersten und zweiten inneren Lage erforderlich ist, während eine Durchdringung bis zur äußersten Lage der PCB vermieden werden soll. In diesem Szenario kann diese Verbindung mit Blind Vias hergestellt werden, ohne unnötige Löcher auf der anderen Seite der PCB zu hinterlassen.Vergrabene Vias:
Eine weitere gängige Art von Durchgangslöchern sind vergrabene Durchkontaktierungen (Buried Vias). Diese verbinden eine oder mehrere Innenlagen einer Leiterplatte, reichen aber nicht bis zu den Außenlagen. Buried Vias spielen eine entscheidende Rolle in komplexen mehrlagigen Leiterplattenlayouts, insbesondere in Hochleistungselektronikgeräten, bei denen die Anforderungen an Signalintegrität und räumliche Optimierung extrem hoch sind. Definition und Zweck: Buried Vias sind eine Art Durchgangslochstruktur, die eine oder mehrere Innenlagen einer Leiterplatte verbindet, aber nicht bis zu den Außenlagen reicht. Das bedeutet, dass sie vollständig in den Innenlagen der Leiterplatte verborgen sind. Anwendungsbeispiel: Stellen Sie sich eine komplexe achtlagige Leiterplatte vor, bei der mehrere Verbindungen zwischen den Innenlagen benötigt werden, ohne dass Außenlagen beteiligt sind. In diesem Szenario sind vergrabene Durchkontaktierungen sehr sinnvoll, da sie die erforderlichen Signalverbindungen innerhalb der Innenlagen der Leiterplatte herstellen und gleichzeitig ein sauberes Erscheinungsbild auf den Außenlagen gewährleisten. Der Bohrvorgang im Leiterplattenherstellungsprozess ist entscheidend für die Herstellung von blinden und vergrabenen Durchkontaktierungen. Durch die Kontrolle der Bohrtiefe können Hersteller gezielt miteinander verbundene blinde und vergrabene Durchkontaktierungen herstellen. Anschließende Beschichtungsprozesse gewährleisten die Zuverlässigkeit der elektrischen Verbindungen.
Herstellungsprozess von Blind Vias:

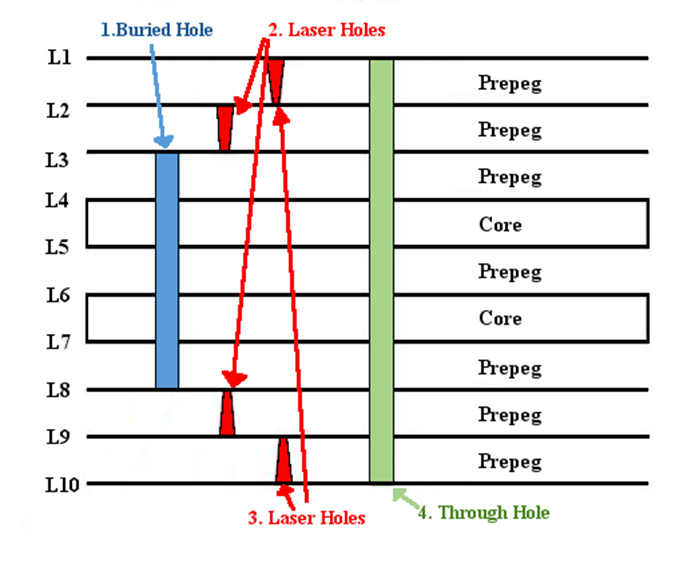

Zunächst wird auf einer Seite der Leiterplatte ein normaler Bohrvorgang durchgeführt, um Durchkontaktierungen von der Außen- zur Innenlage zu erzeugen. Anschließend wird mithilfe der Bohrtechnologie mit kontrollierter Tiefe die Bohrung auf bestimmte Innenlagen beschränkt, ohne die andere Seite der Leiterplatte zu erreichen. Abschließend werden Durchkontaktierungen plattiert, um eine leitfähige Verbindung zwischen Innen- und Außenlage herzustellen. Beispiel: Betrachten wir eine doppelseitige Leiterplatte, bei der eine Verbindung zwischen der ersten und zweiten Lage hergestellt werden soll, ohne jedoch die untere zweite Lage der Leiterplatte zu beeinträchtigen. Durch die Kontrolle der Tiefe der Blinddurchkontaktierungen kann die Bohrtiefe auf den Bereich zwischen der ersten und zweiten Lage begrenzt werden, wodurch die gewünschte Signalverbindung erreicht wird.Herstellungsprozess von Buried Vias:
Während der Bohrphase des Herstellungsprozesses wird die Tiefe der Durchkontaktierungen kontrolliert, um sicherzustellen, dass die Bohrung nur innerhalb der inneren Lagen der Leiterplatte verbleibt und sich nicht bis zu den äußeren Lagen erstreckt. Anschließend werden diese Durchkontaktierungen der inneren Lagen galvanisiert, um Verbindungen zwischen den entsprechenden inneren Lagen herzustellen. Beispiel: Stellen Sie sich eine komplexe mehrschichtige Leiterplatte mit vier inneren Lagen vor, die mehrere Signalverbindungen zwischen diesen Lagen erfordert. Durch den Herstellungsprozess vergrabener Durchkontaktierungen können diese Signalverbindungen vollständig innerhalb der inneren Lagen der Leiterplatte verborgen werden, ohne die äußeren Lagen zu beeinträchtigen. Dadurch werden eine höhere Routing-Dichte und eine verbesserte Signalintegrität erreicht. Insgesamt bieten blinde und vergrabene Durchkontaktierungen Leiterplattendesignern flexiblere Optionen, um den Anforderungen von hochdichtem Routing und komplexem Signalrouting gerecht zu werden. Ihre richtige Nutzung trägt zur Verbesserung der Leistung und Zuverlässigkeit von Leiterplatten bei.Wichtige Richtlinien
Beim Entwurf von Blind- und Buried Vias müssen einige wichtige Richtlinien beachtet werden, um die Zuverlässigkeit, Leistung und Herstellbarkeit der Leiterplatte zu gewährleisten. Im Folgenden finden Sie eine detaillierte Beschreibung dieser Richtlinien sowie relevante Beispiele.Seitenverhältnis der Vias:
Definition: Das Seitenverhältnis von Vias gibt das Verhältnis zwischen Tiefe und Durchmesser der Bohrung an. Dieser Faktor ist besonders bei hochdichten Leiterplatten wichtig, vor allem bei der Verwendung von Blind- und Buried Vias. Richtlinien: Um Fertigungsschwierigkeiten zu vermeiden und die Zuverlässigkeit zu verbessern, ist es generell wichtig, das Seitenverhältnis in einem vernünftigen Rahmen zu halten. Höhere Seitenverhältnisse können das Bohren von Löchern und die Beschichtung schwieriger machen und möglicherweise zu Fertigungsproblemen wie ungleichmäßigen Via-Wänden oder Signalverlust führen. Beispiel: Betrachten wir den Entwurf einer hochdichten Mehrschicht-Leiterplatte, die die Verwendung von Blind-Vias zur Verbindung der äußeren und inneren Lagen erfordert. Um ein kontrolliertes Seitenverhältnis zu gewährleisten, kann es notwendig sein, die Plattendicke und den Bohrungsdurchmesser zu optimieren, um zu steile Bohrungsstrukturen zu vermeiden.Kreisring:
Definition: Ein Ring ist ein Kupferpad, das eine Durchkontaktierung umgibt und diese mit einer blinden oder vergrabenen Durchkontaktierung verbindet. Er ist entscheidend für eine stabile Lötverbindung. Hinweis: Achten Sie darauf, dass der Ring groß genug ist, um eine zuverlässige Lötfläche und eine gute Verbindung zu gewährleisten. Zu kleine Ringe können zu schwachen Lötstellen und sogar Verbindungsproblemen während des Herstellungsprozesses führen. Beispiel: Stellen Sie sich eine Leiterplattenanwendung vor, die Hochtemperaturlöten erfordert. Ein zu kleiner Ring kann zu einer schlechten Lötung führen und somit die Zuverlässigkeit der Verbindung beeinträchtigen.Leiterbahn- und Via-Abstand:
Definition: Leiterbahnen bezeichnen die leitfähigen Pfade auf einer Leiterplatte. Der Abstand zwischen Leiterbahnen und blinden/vergrabenen Durchkontaktierungen beschreibt den Abstand zwischen den Leiterbahnen und den Durchkontaktierungen. Hinweise: Ausreichender Abstand zwischen Leiterbahnen und Durchkontaktierungen ist unerlässlich, um Signalstörungen und Übersprechen zu vermeiden. Dies ist insbesondere bei Hochgeschwindigkeits-Signalübertragungsdesigns wichtig, um Signaldämpfung und Übersprechen zu verhindern. Beispiel: Beim Design einer Leiterplatte für Hochgeschwindigkeitsdatenübertragung kann ein unzureichender Abstand zwischen Leiterbahnen und blinden Durchkontaktierungen zu Signaldämpfung und Datenübertragungsfehlern führen.Über Stubs:
Definition: Via-Stummel sind die Abschnitte, die vom Ende einer Blind Via/Buried Via ausgehen und sich in der Regel auf die mit der Platine verbundenen Innenlagen beziehen. Hinweis: Bei Hochfrequenzanwendungen empfiehlt es sich, die Länge der Via-Stummel zu minimieren, um Impedanzfehlanpassungen und Signalreflexionen zu vermeiden. Längere Via-Stummel können zu Signalverzerrungen und reduzierter Übertragungsleistung führen. Beispiel: Beim Design von Leiterplatten für drahtlose Kommunikationsgeräte ist es wichtig, die mit den Innenlagen verbundenen Abschnitte der Blind Vias zu verkürzen, um eine qualitativ hochwertige Signalübertragung zu gewährleisten.Zwischenschichtübergang:
Definition: Zwischenlagenübergang bezeichnet den Prozess des Signalleiterwechsels von einer Lage zur anderen, insbesondere bei der Verwendung von Blind Vias. Hinweise: Die Glätte der Zwischenlagenübergänge sollte bereits im Designprozess berücksichtigt werden, um plötzliche Änderungen der Signalimpedanz zu vermeiden. Übergänge sollten möglichst sanft erfolgen, um die Signalintegrität zu gewährleisten. Beispiel: Beim Design einer mehrlagigen Leiterplatte für die Hochgeschwindigkeitssignalübertragung ist eine sorgfältige Planung der Signalleiterbahnen erforderlich, um die Signalstabilität beim Zwischenlagenwechsel zu gewährleisten.Thermische Überlegungen
Definition: Bei der Verwendung von vergrabenen Durchkontaktierungen sind thermische Überlegungen erforderlich, da diese den Wärmefluss innerhalb der Leiterplatte beeinträchtigen können. Richtlinien: Eine sorgfältige Berücksichtigung von thermischen Durchkontaktierungen und der Kupferverteilung ist während der Designphase unerlässlich, um eine effiziente Wärmeleitung und -ableitung sicherzustellen und so die Betriebstemperatur elektronischer Komponenten in einem sicheren Bereich zu halten. Beispiel: Beim Design einer Leiterplatte für ein Hochleistungs-Stromversorgungsmodul muss die Positionierung der vergrabenen Durchkontaktierungen berücksichtigt werden, um die Wärmeleitung und -ableitung zu optimieren und sicherzustellen, dass die Komponententemperatur in einem akzeptablen Bereich bleibt. Die Einhaltung dieser Richtlinien kann zu einem reibungslosen Design und einer reibungslosen Herstellung von blinden und vergrabenen Durchkontaktierungen beitragen und so die Leistung, Zuverlässigkeit und Herstellbarkeit der Leiterplatte garantieren. Zusammenfassend bieten blinde und vergrabene Durchkontaktierungen als fortschrittliche Leiterplattenverbindungstechnologien leistungsstarke Lösungen für die Herstellung von elektronischen Geräten mit hoher Dichte und hoher Leistung. Beim Design dieser speziellen Arten von Durchkontaktierungen müssen wichtige Richtlinien beachtet werden, wie z. B. geeignete Aspektverhältnisse, ausreichende Kreisringe und angemessene thermische Überlegungen. Durch den gezielten Einsatz von Blind- und Buried-Via-Techniken können Ingenieure kompaktere, effizientere und zuverlässigere Leiterplattendesigns entwickeln und so den stetig steigenden Anforderungen an Leistung und Funktionalität im Elektronikmarkt gerecht werden. Dank der kontinuierlichen Weiterentwicklung der Technologie werden diese fortschrittlichen Leiterplattenverbindungstechnologien auch in Zukunft eine bedeutende Rolle in der Elektronikindustrie spielen.
