In Zeiten rasanten technologischen Fortschritts werden elektronische Geräte immer kleiner, leichter und flexibler und lassen sich daher immer bequemer transportieren. Inmitten dieser Innovationswelle hat sich die Technologie flexibler Leiterplatten (Printed Circuit Boards, PCBs) als entscheidende Komponente herausgestellt. Ihre Flexibilität ermöglicht es Designern, mehr Funktionen und Verbindungen in komplexe und begrenzte Räume zu integrieren. Daher kann man sagen, dass flexible Leiterplatten die einzige Lösung sind, um den Anforderungen an Miniaturisierung und Mobilität elektronischer Produkte gerecht zu werden. Für viele Menschen sind flexible Leiterplatten jedoch noch immer ein relativ unbekanntes Konzept. Dieser Artikel nimmt Sie mit auf eine kurze Reise, um Sie mit flexiblen Leiterplatten vertraut zu machen und ihre Bedeutung für das moderne Design elektronischer Geräte zu erkennen. Flexible Leiterplatten sind nicht nur eine Technologie; sie sind eine treibende Kraft hinter Innovation und Fortschritt bei elektronischen Geräten. Lassen Sie uns gemeinsam die faszinierende Welt der flexiblen Leiterplatten erkunden! Zunächst werden wir die Definition und die grundlegenden Konzepte flexibler Leiterplatten ausführlich erläutern, um Ihnen ein umfassendes Verständnis zu ermöglichen.
Flexible Leiterplatten (Flexible Printed Circuit Boards) sind Leiterplatten aus flexiblen Basismaterialien. Sie verwenden ein flexibles Substrat wie Polyimid (PI) oder Polyester (PET) anstelle der starren Basis herkömmlicher Leiterplatten. Flexible Basismaterialien wie Polyimid (PI) oder Polyethylennaphthalat (PEN) sind typischerweise hochtemperaturbeständig und flexibel. Das flexible Substrat ermöglicht Biege-, Falt- und Verdrehbarkeit. „FPC“ steht für Flexible Printed Circuit, in der Branche auch als „Flex PCB“ bekannt. FPC ist eine Leiterplatte aus flexiblen Isoliermaterialien. Sie wird für ihr geringes Gewicht, ihre dünne Bauform und ihre außergewöhnlichen Eigenschaften wie Flexibilität und Faltbarkeit geschätzt. FPC ermöglicht eine deutliche Größenreduzierung elektronischer Produkte und erfüllt so die wachsende Nachfrage nach kompakten, miniaturisierten und hochzuverlässigen Geräten. Flexible Printed Circuit (FPC) ist eine Technologie, die in den 1970er Jahren in den USA für die Entwicklung der Raketentechnologie in der Luft- und Raumfahrt entwickelt wurde. Es handelt sich um eine gedruckte Schaltung aus Polyesterfolie oder Polyimid als Basismaterial, die sich durch hohe Zuverlässigkeit und hervorragende Flexibilität auszeichnet. Durch die Einbettung des Schaltungsdesigns in eine flexible, dünne Kunststofffolie können viele Präzisionskomponenten auf engstem Raum gestapelt werden und bilden so eine flexible, biegbare Schaltung. Diese Art von Schaltung lässt sich biegen, falten, ist leicht, kompakt, weist eine gute Wärmeableitung auf und ist einfach zu installieren. Damit sprengt sie herkömmliche Verbindungstechnologien. Flexible Schaltungen bestehen aus Isolierfolien, Leitern und Klebstoffen. Flexible Leiterplatten bestehen aus einer oder mehreren Schichten dünner Folienmaterialien, wobei die Bereiche, in denen Schaltungsverbindungen erforderlich sind, mit leitfähigen Schichten oder Schaltungen beschichtet sind. Diese leitfähigen Schichten bestehen typischerweise aus Kupferfolie und werden durch Verfahren wie chemisches Ätzen oder mechanisches Ablösen in die gewünschten Schaltungsmuster gebracht. Flexible Leiterplatten können auch Schaltungskomponenten, Steckverbinder und andere elektronische Elemente enthalten. Nachdem wir die Definition und die Grundkonzepte flexibler Leiterplatten verstanden haben, wollen wir nun über die gängigen Arten flexibler Leiterplatten sprechen.

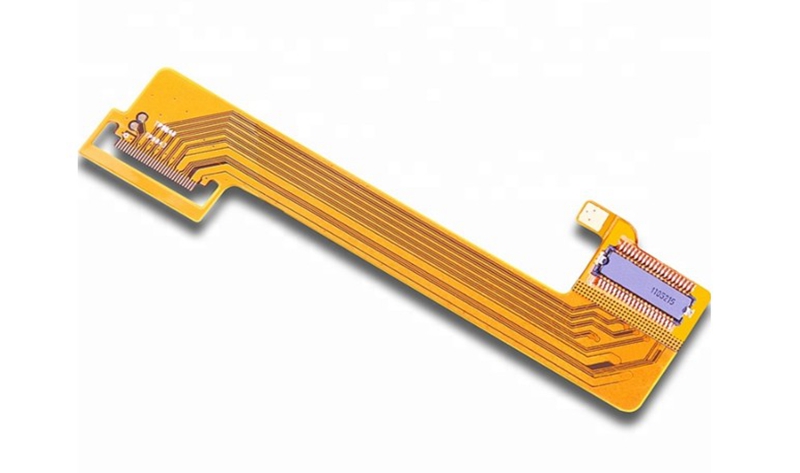

Einseitige Flex-Leiterplatte (FPC)
Der Schaltkreis einer einseitigen flexiblen Platine befindet sich typischerweise auf einer Seite und verwendet Kupferfolie als leitfähige Schicht. Das erforderliche Schaltkreismuster kann durch chemisches Ätzen oder mechanische Entfernungsverfahren erstellt werden. Auf dem flexiblen Substrat können Schutz- oder Deckschichten angebracht werden, um die Stabilität und Haltbarkeit des Schaltkreises zu verbessern. Einseitige flexible Platinen werden häufig in Anwendungen mit geringer Komplexität und einfachen Anwendungen eingesetzt, insbesondere in Szenarien, die Biegungen und kompakte Designs erfordern. Sie können in verschiedenen elektronischen Geräten wie Wearables, Mobiltelefonen, Digitalkameras, Druckern, Automobilelektronik und mehr verwendet werden. Aufgrund ihrer Vorteile wie Flexibilität und kompaktes Design finden einseitige flexible Platinen ein breites Anwendungsspektrum in Produkten, bei denen geringes Gewicht, Flexibilität und Zuverlässigkeit im Vordergrund stehen. Es ist wichtig zu beachten, dass einseitige flexible Platinen aufgrund der Tatsache, dass nur eine Seite für die Schaltkreisführung zur Verfügung steht, eine geringere Schaltkreisdichte und Funktionsintegration aufweisen.

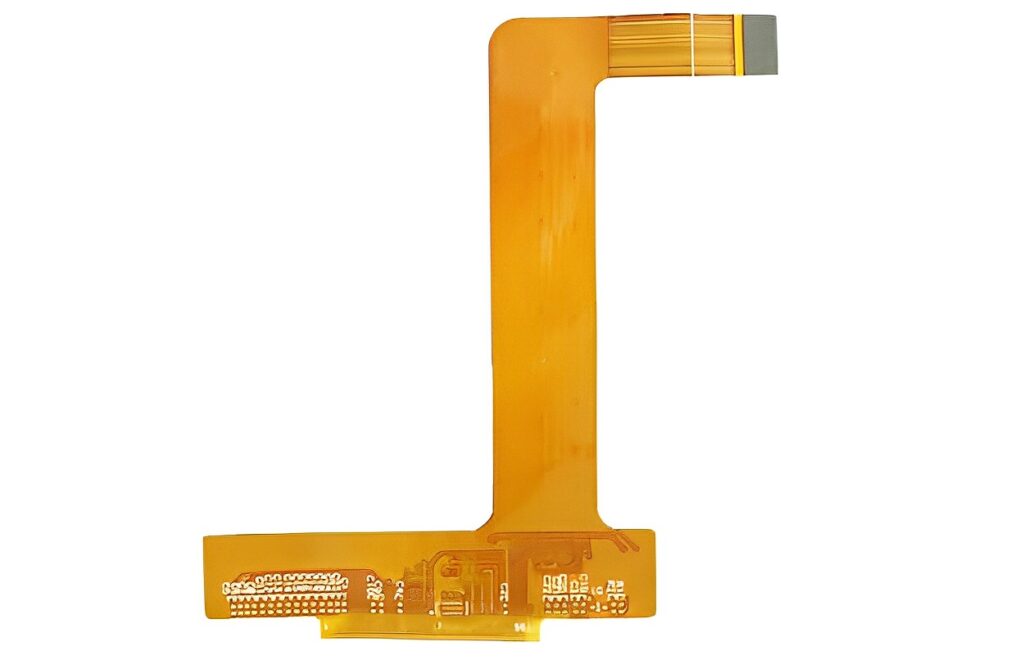

Doppelseitige Flex-Leiterplatte (FPC)
Eine doppelseitige flexible Leiterplatte besteht aus zwei flexiblen Substratschichten, die die Schaltungsschichten umschließen. Diese Schaltungsschichten können aus Kupferfolie bestehen, die durch Verfahren wie Ätzen, Stanzen und Galvanisieren in die gewünschte Schaltungsanordnung und die gewünschten Anschlusspunkte geformt wird. Diese Substrate halten Biegung und Dehnung stand, ohne dass die Integrität der Schaltung beeinträchtigt wird. Beide Seiten einer doppelseitigen flexiblen Leiterplatte verfügen über Schaltungsschichten, die die Schaltungsführung und Komponentenmontage sowohl auf der Ober- als auch auf der Unterseite ermöglichen. Dadurch sind doppelseitige flexible Leiterplatten flexibler und integrierter als einseitige flexible Leiterplatten. Sie ermöglichen die Platzierung von mehr Schaltungsverbindungen und Funktionsmodulen auf kleinem Raum und erfüllen gleichzeitig die Anforderungen an hohe Dichte und Kompaktheit. Doppelseitige flexible Leiterplatten finden breite Anwendung in verschiedenen Bereichen. Sie kommen häufig in der Unterhaltungselektronik, der Automobilelektronik, der Medizintechnik, der Luft- und Raumfahrt und anderen Branchen zum Einsatz, in denen eine höhere Schaltungsdichte, Zuverlässigkeit und Flexibilität erforderlich sind. Die Design- und Fertigungsanforderungen für doppelseitige flexible Leiterplatten sind hoch und umfassen Aspekte wie Substratauswahl, Schaltungsdesign, Prozesssteuerung und Zuverlässigkeitstests.
Mehrschichtige flexible Leiterplatte (FPC)
Eine mehrschichtige flexible Leiterplatte ist eine Leiterplatte, die aus mehreren Schichten flexiblen Basismaterials besteht. Sie kombiniert die Flexibilität flexibler Leiterplatten mit der Struktur mehrschichtiger Leiterplatten und bietet sowohl die Biege- und Faltbarkeit flexibler Leiterplatten als auch eine höhere Schaltungsdichte und -komplexität. Mehrschichtige flexible Leiterplatten bestehen typischerweise aus drei oder mehr flexiblen Schichten, die jeweils Leiterbahnen und Komponenten enthalten. Diese Schichten sind über Verbindungslöcher (Vias) elektrisch verbunden. Die Vias können durch elektrochemische Abscheidung mit Kupfer gefüllt werden oder Metallnieten enthalten, um die Verbindung zwischen den Schaltungsschichten herzustellen. Für die Entwicklung und Herstellung mehrschichtiger flexibler Leiterplatten sind spezielle Techniken und Prozesse erforderlich. Designer müssen Schaltungslayout, Stapelreihenfolge und Signalintegrität zwischen den flexiblen Schichten berücksichtigen, um den normalen Betrieb und die Stabilität der Schaltungen zu gewährleisten. Mehrschichtige flexible Leiterplatten spielen in vielen Anwendungsbereichen eine wichtige Rolle, insbesondere in Bereichen, die eine hohe Dichte der Schaltungsverbindungen, Größenbeschränkungen und hohe Zuverlässigkeit erfordern. Sie finden breite Anwendung in tragbaren Geräten, medizinischen Instrumenten, der Automobilelektronik, der Luft- und Raumfahrt sowie der Unterhaltungselektronik. Zu den Vorteilen mehrschichtiger flexibler Leiterplatten zählen Flexibilität, geringe Dicke, gute Stoßfestigkeit, hohe Schaltungsdichte und hohe Störfestigkeit. Sie bieten mehr Freiheit und Zuverlässigkeit für innovative elektronische Produktdesigns und verbessern gleichzeitig die Gesamtleistung und Zuverlässigkeit der Produkte.

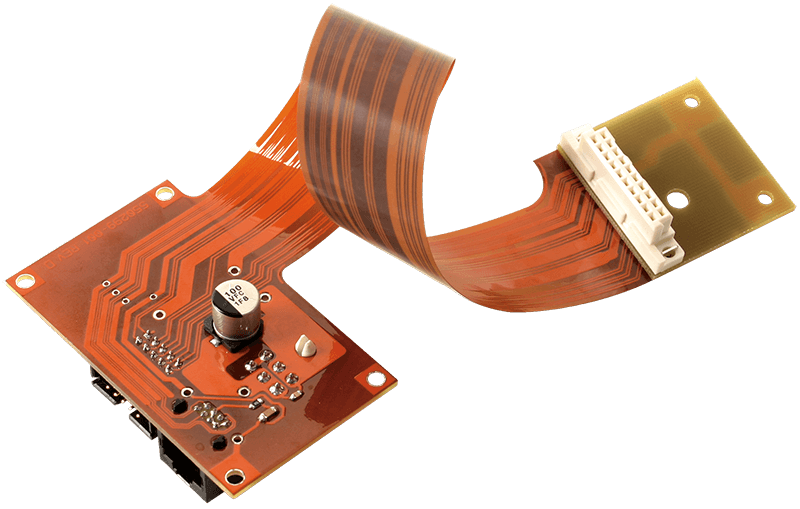

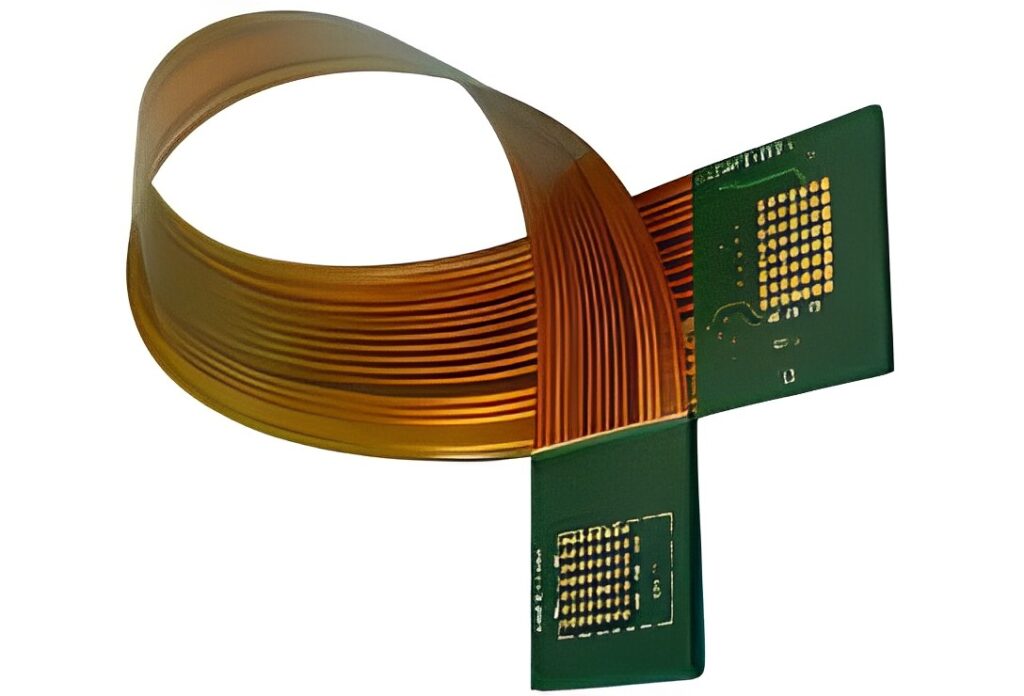

Eine Rigid-Flex-Leiterplatte ist eine Leiterplatte, die die Eigenschaften von starren und flexiblen Leiterplatten vereint. Sie besteht aus starren und flexiblen Schichten, die Schaltungsverbindungen durch Falten, Biegen oder Verdrehen ermöglichen. Die Rigid-Flex-Leiterplatte vereint die Vorteile von starren und flexiblen Leiterplatten und bietet Flexibilität, Zuverlässigkeit und Eignung für Anwendungen, die komplexe Layouts und dreidimensionale Designs erfordern. Rigid-Flex-Leiterplatten bestehen typischerweise aus Materialien wie FR-4 für die starren Schichten und Polyimid oder Polyester für die flexiblen Schichten. Die starren Schichten befinden sich typischerweise an den Enden oder in der Mitte der Leiterplatte, um die Schaltungskomponenten zu stützen und zu schützen, während sich die flexiblen Schichten in den Anschlussbereichen oder Abschnitten befinden, die gebogen werden müssen. Im Folgenden erklären wir Ihnen, wie Sie eine flexible Leiterplatte entwerfen.
Wie entwirft man eine flexible Leiterplatte?
Der Entwurf einer flexiblen Leiterplatte basiert auf dem Schaltplan. Das Ziel besteht darin, die vom Schaltungsentwickler gewünschte Funktionalität zu erreichen. Die wichtigsten Schritte im Entwurfsprozess drehen sich um den Layoutentwurf, wobei mehrere Faktoren berücksichtigt werden, um die Effektivität und Zuverlässigkeit des Entwurfs sicherzustellen. Im Folgenden finden Sie eine detaillierte Erläuterung des Prozesses zum Entwurf flexibler Leiterplatten. Ziele des Layoutentwurfs: Der Layoutentwurf einer flexiblen Leiterplatte zielt darauf ab, den Schaltplan in ein tatsächliches Leiterplattenlayout zu übertragen, das die funktionalen Anforderungen des Schaltungsentwicklers erfüllt. Durch die richtige Platzierung und Verbindung wird die korrekte Interkonnektivität und Signalübertragung zwischen den Schaltungskomponenten sichergestellt. Layout externer Verbindungen: Beim Layoutentwurf muss das Layout externer Verbindungen berücksichtigt werden, einschließlich Eingangs-/Ausgangsschnittstellen, Stromanschlüssen, Kommunikationsschnittstellen usw. Die Positionen und die Führung dieser externen Verbindungspunkte sollten die Konnektivität mit anderen Systemen oder Geräten erleichtern. Optimierung des internen Komponentenlayouts: Beim Entwurf flexibler Leiterplatten ist die Optimierung des Layouts interner elektronischer Komponenten von entscheidender Bedeutung. Durch die Anordnung der Komponentenpositionen zur Minimierung von Schaltungsgröße und -komplexität werden Zuverlässigkeit und Leistung der Schaltung maximiert. Optimierung von Metallleiterbahnen und Via-Layout: Das Design flexibler Leiterplatten umfasst auch die Optimierung des Layouts von Metallleiterbahnen und Vias. Die Verläufe der Metallleiterbahnen sollten optimiert werden, um die Qualität und Zuverlässigkeit der Signalübertragung zu gewährleisten. Bei der Positionierung und Gestaltung der Vias müssen die Verbindungen zwischen den Schichten berücksichtigt werden, um deren Zuverlässigkeit und Leistung zu gewährleisten. Elektromagnetischer Schutz: Beim Design flexibler Leiterplatten sollten geeignete Maßnahmen zum elektromagnetischen Schutz getroffen werden, um die Auswirkungen externer elektromagnetischer Störungen auf die Schaltung zu minimieren. Dazu gehört eine korrekte Erdung, die Verwendung von Abschirmschichten und Masseflächen zur Reduzierung elektromagnetischer Strahlung und Empfindlichkeit. Überlegungen zur Wärmeableitung: Aspekte der Wärmeableitung müssen beim Design flexibler Leiterplatten berücksichtigt werden. Die richtige Gestaltung und Platzierung von Wärmeableitungsbereichen gewährleistet eine effektive Wärmeableitung im Hochleistungsbetrieb und vermeidet Schaltungsausfälle durch Überhitzung. Einsatz von CAD-Tools: Bei komplexen Designs flexibler Leiterplatten werden häufig CAD-Tools (Computer-Aided Design) eingesetzt. Diese Tools bieten verschiedene Funktionen wie Layoutgestaltung, Routing-Planung und Signalintegritätsanalyse und verbessern so die Designgenauigkeit und -effizienz. Durch sorgfältiges Design flexibler Leiterplatten können die Schaltungsleistung optimiert, Produktionskosten gespart und eine zuverlässige Schaltungs- und Wärmeableitungsleistung gewährleistet werden. Der Designprozess muss Faktoren wie Funktionsanforderungen, Layoutoptimierung, Signalintegrität und elektromagnetischen Schutz berücksichtigen.und Wärmeableitung, wodurch die Zuverlässigkeit und Stabilität des Designs gewährleistet wird.Anwendungen von Flex PCB
Dank ihrer einzigartigen Eigenschaften finden flexible Leiterplatten breite Anwendung in verschiedenen Branchen und Anwendungsbereichen. Hier sind einige wichtige Anwendungsbereiche: Tragbare Technologie: Flexible Leiterplatten spielen eine entscheidende Rolle in der tragbaren Technologie. Dank ihres geringen Gewichts und ihrer Flexibilität passen sie sich nahtlos an die Körperkonturen an und bieten gleichzeitig die notwendigen Schaltkreisverbindungen und Funktionalitäten. Beispiele hierfür sind Smartwatches, Geräte zur Gesundheitsüberwachung und intelligente Wearables. Automobilelektronik: Flexible Leiterplatten gewinnen in der Automobilelektronik zunehmend an Bedeutung. Aufgrund des begrenzten Platzes und der zahlreichen Kurven in Fahrzeugen können flexible Leiterplatten den Raum effizient nutzen und gleichzeitig komplexe Anforderungen an die Schaltkreisverbindungen erfüllen. Sie spielen eine Schlüsselrolle in Fahrzeugnavigationssystemen, Unterhaltungssystemen im Auto, Karosseriesteuergeräten und Armaturenbrettern. Medizinische Geräte: Flexible Leiterplatten finden in der Medizintechnik breite Anwendung. Dank ihrer Flexibilität passen sie sich an komplexe Formen medizinischer Geräte an und bieten gleichzeitig stabile und zuverlässige Schaltkreisverbindungen. Sie werden unter anderem in medizinischen Bildgebungsgeräten, Herzschrittmachern, implantierbaren Sensoren und Biomonitoring-Geräten eingesetzt. Luft- und Raumfahrt: Der Einsatz flexibler Leiterplatten in der Luft- und Raumfahrtindustrie nimmt zu. Anwendungen in der Luft- und Raumfahrt stellen hohe Anforderungen an Gewicht und Platz, und ihr geringes Gewicht und ihre Flexibilität machen flexible Leiterplatten zu einer idealen Wahl. Sie werden in Flugsteuerungssystemen, Satellitenkommunikationsgeräten, Luftfahrtinstrumenten und internen Schaltkreisen von Raumfahrzeugen eingesetzt. Andere Branchen: Neben diesen Branchen werden flexible Leiterplatten auch in vielen anderen Bereichen eingesetzt. Beispielsweise werden sie in Unterhaltungselektronikprodukten wie Tablets, Smartphones, faltbaren Bildschirmen und flexiblen Displays verwendet. Darüber hinaus spielen sie eine wichtige Rolle in der industriellen Automatisierung, im Militär- und Verteidigungsbereich, in Kommunikationsgeräten und im Internet der Dinge (IoT). Insgesamt ist das Anwendungsspektrum flexibler Leiterplatten umfangreich und deckt alle Branchen ab, die flexible Schaltungsverbindungen und miniaturisierte Designs benötigen. Sie erfüllen nicht nur die Anforderungen moderner elektronischer Geräte an Flexibilität und Zuverlässigkeit, sondern bieten auch mehr Möglichkeiten für innovative Produktdesigns. Mit dem fortschreitenden technologischen Fortschritt werden sich die Anwendungsbereiche flexibler Leiterplatten weiter ausweiten und diversifizieren.Die zukünftigen Trends der Flex-Leiterplatte
Flex-Leiterplatten entwickeln sich als innovative Elektroniktechnologie kontinuierlich weiter. Hier sind einige Zukunftstrends für Flex-Leiterplatten, die Einblicke in mögliche Entwicklungsrichtungen geben. Fortschritte in Materialwissenschaft und Nanotechnologie ermöglichen die Entwicklung neuer Materialien mit besonderen Eigenschaften und hoher Anpassungsfähigkeit für die Herstellung von Flex-Leiterplatten. Zu diesen Materialien zählen faltbare, selbstheilende, hochwärmeleitfähige und hochfeste Materialien, die die Leistung und Zuverlässigkeit von Flex-Leiterplatten verbessern. Eine der wichtigsten Eigenschaften von Flex-Leiterplatten ist ihre Biege- und Faltbarkeit. Mit weiteren Fortschritten in der Falttechnologie ist künftig mit einem breiteren Anwendungsspektrum von Flex-Leiterplatten in Bereichen wie faltbaren elektronischen Geräten und tragbaren Geräten zu rechnen. Dies wird flexiblere, tragbarere und multifunktionale Elektronikprodukte hervorbringen. Mit der rasanten Entwicklung des Internets der Dinge (IoT) und intelligenter Geräte steigt auch die Nachfrage nach Flex-Leiterplatten. Zukünftige Flex-Leiterplatten werden sich stärker auf verbesserte Intelligenz und Integration konzentrieren, um den Anforderungen komplexer und hochintegrierter elektronischer Systeme gerecht zu werden. Dazu gehören die Integration von Sensoren, HF-Antennen, Energieerzeugern und flexiblen Displays. Zukünftige Flex-Leiterplatten werden sich in Richtung kleinerer und dünnerer Formfaktoren entwickeln. Da der Trend bei elektronischen Geräten zur Miniaturisierung und Mikroskalierung geht, werden Flex-Leiterplatten eine entscheidende Rolle dabei spielen, elektronische Komponenten an kleinere Räume und maßliche Anforderungen anzupassen. Dies wird Innovationen und technologische Fortschritte bei Flex-Leiterplatten vorantreiben. Umweltbewusstsein und nachhaltige Entwicklung gewinnen zunehmend an Bedeutung. Bei der zukünftigen Herstellung von Flex-Leiterplatten werden Umweltfreundlichkeit und Nachhaltigkeit im Vordergrund stehen. Dazu gehören die Verwendung umweltfreundlicher Materialien, die Einführung energieeffizienter Herstellungsverfahren und die Förderung der Anwendung von Modellen der Kreislaufwirtschaft. Zusammenfassend lässt sich sagen, dass die zukünftigen Trends bei Flex-Leiterplatten weitere Innovationen und Durchbrüche bei Materialverbesserungen, Falttechnologie, Intelligenz, Miniaturisierung und nachhaltiger Entwicklung mit sich bringen werden. Dies wird das Design elektronischer Geräte flexibler, zuverlässiger und leistungsfähiger machen und die technologische Entwicklung und Innovation in verschiedenen Branchen vorantreiben.
Dieser Blogartikel hat uns eine wichtige Lektion gelehrt. Wir hoffen, dieser Blogbeitrag war hilfreich für Sie und hat Ihnen ein umfassendes Verständnis und Inspiration zum Thema flexible Leiterplatten vermittelt. Vielen Dank fürs Lesen! Bei Fragen oder Feedback kontaktieren Sie uns gerne . Wir wünschen Ihnen viel Erfolg in der Welt der flexiblen Leiterplatten!
