<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">Fehlerbehebung und Lösungen für Lötbrücken: Wichtige Schritte zur Reparatur elektronischer Geräte

2023-07-12Reporter: SprintPCB

Hatten Sie schon einmal Probleme mit elektronischen Geräten, wie z. B. Lötkurzschlüsse auf Leiterplatten? Dies ist ein häufiges und dennoch frustrierendes Problem, da Lötkurzschlüsse zu Fehlfunktionen des Geräts führen können. Aber kein Grund zur Sorge! In diesem Blogbeitrag stellen wir Ihnen die Fehlerbehebung und Lösungen für Lötkurzschlüsse vor und helfen Ihnen, die wichtigsten Schritte zur Reparatur elektronischer Geräte zu verstehen. Egal, ob Sie Elektronik-Enthusiast oder Reparaturtechniker sind, diese Informationen werden Ihnen hilfreich sein. Bevor wir uns mit der Fehlerbehebung und den Lösungen für Schweißkurzschlüsse befassen, wollen wir zunächst das Konzept von Schweißkurzschlüssen verstehen. Ein Schweißkurzschluss bezieht sich auf die Lötbrücke zwischen zwei oder mehr elektronischen Bauteilen, wodurch der Strom den vorgesehenen Verbindungspfad umgeht.

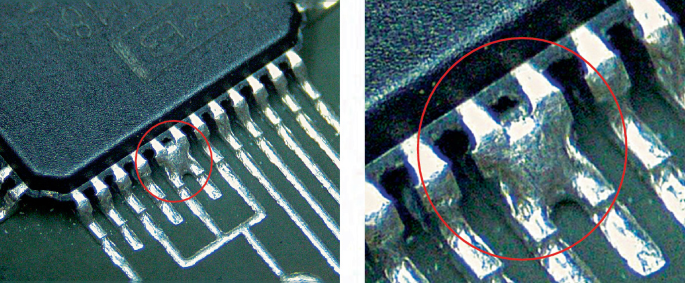

Lötbrücke

Wo treten die Anzeichen von Schweißkurzschlüssen auf, in der Leiterplatte oder in der PCBA?

Anzeichen für Kurzschlüsse durch Schweißen können sowohl auf der Leiterplatte als auch auf der PCBA auftreten. Eine Leiterplatte ist eine Platte mit Schaltkreisen und Lötstellen, während sich eine PCBA auf eine bestückte Leiterplatte bezieht, auf die elektronische Komponenten gelötet wurden. Wenn beim Löten einer Leiterplatte ein Kurzschluss auftritt, können die folgenden Anzeichen auftreten: Wenn während des Lötvorgangs zu viel Lötzinn oder technische Fehler zur Brückenbildung zwischen Lötstellen führen, entsteht ein Lötkurzschluss. Dies bedeutet, dass zwischen zwei oder mehr Lötstellen eine zusätzliche Metallverbindung besteht, wodurch der Strom den vorgesehenen Weg umgeht. Dies kann durch eine Sichtprüfung auf zusätzliche Lötverbindungen zwischen den Lötstellen erkannt werden. Während des Schweißvorgangs kann eine übermäßige oder unsachgemäße Kontrolle des Lötzinns dazu führen, dass das Lötzinn in die Umgebung der Lötstelle überläuft. Dieses überschüssige Lötzinn kann möglicherweise verschiedene Lötstellen überbrücken und einen Kurzschluss verursachen. Eine Sichtprüfung auf überschüssiges Lötzinn um die Lötstelle herum kann dabei helfen, Anzeichen für solche Kurzschlüsse durch Schweißen zu erkennen. Wenn auf der PCBA ein Schweißkurzschluss auftritt, können die folgenden Anzeichen auftreten: Wenn beim Löten von Komponenten zu viel Lot vorhanden ist oder der Kontakt zwischen Lötstellen nicht richtig getrennt ist, kann dies zur Bildung von Lötbrücken zwischen benachbarten Komponentenstiften führen. In diesem Fall verbindet das Lot zwei Stifte und verursacht einen Kurzschluss. Diese Anzeichen eines Schweißkurzschlusses lassen sich erkennen, indem man sorgfältig beobachtet, ob zwischen den gelöteten Komponenten weitere Lötbrücken vorhanden sind. Während des Schweißprozesses kann Lot in benachbarte Metallbereiche um die Stifte herum überlaufen, beispielsweise in die Kupferleiterbahnen auf einem Lötpad oder einer Leiterplatte. In solchen Fällen kann das Lot einen leitfähigen Kontakt zwischen den Stiften und dem Metallbereich herstellen und so einen Kurzschluss verursachen. Diese Anzeichen eines Schweißkurzschlusses lassen sich erkennen, indem man überprüft, ob unnötiger Kontakt zwischen den gelöteten Stiften und den umgebenden Metallbereichen besteht. Lassen Sie uns nun gemeinsam einige wichtige Schritte zur Behebung dieses häufigen Problems untersuchen.

Teil 1: Anzeichen eines Schweißkurzschlusses erkennen

Bevor Sie einen Schweißkurzschluss beheben, müssen Sie zunächst die Anzeichen dafür erkennen. In diesem Abschnitt werden einige häufige Anzeichen für Schweißkurzschlüsse vorgestellt, z. B. Startversagen des Geräts, Rauch- oder Geruchsentwicklung sowie optische Anzeigen auf der Platine. Wenn Sie diese Anzeichen kennen, können Sie das Problem eines Schweißkurzschlusses schnell lokalisieren und entsprechend reagieren. Gerät startet nicht: Wenn Sie versuchen, ein elektronisches Gerät einzuschalten, und es startet nicht oder reagiert überhaupt nicht, kann dies ein Anzeichen für einen Lötkurzschluss sein. Lötkurzschlüsse können den Stromfluss unterbrechen und die ordnungsgemäße Funktion des Geräts beeinträchtigen. Rauch- oder Geruchsentwicklung: Bei Schweißkurzschlüssen kann Strom durch unbeabsichtigte Pfade fließen, was zur Bildung von Rauch oder ungewöhnlichen Gerüchen an der Lötstelle führt. Dies ist ein klares Anzeichen für das Vorliegen eines Schweißkurzschlusses. Visuelle Anweisungen: Untersuchen Sie die Platine des Geräts und achten Sie auf sichtbare Mängel an Lötstellen und Anschlüssen. Lötkurzschlüsse können zu Lötbrücken oder Lötüberlauf führen, wodurch zusätzliche Verbindungen entstehen und ein Kurzschluss verursacht wird. Sie können nach unnötigen Metallbrücken zwischen zwei Lötstellen oder Kontakten zwischen Berührungspunkten suchen. Überhitzung: Schweißkurzschlüsse können zur Überhitzung bestimmter Komponenten wie Kondensatoren oder Widerständen führen. Berühren Sie diese Komponenten während des Betriebs des Geräts. Wenn sie ungewöhnlich heiß sind oder anormale Wärme abgeben, liegt möglicherweise ein Problem mit Schweißkurzschlüssen vor. Abnorme Funktionalität oder Fehlfunktion: Schweißkurzschlüsse können zu anormaler Funktionalität oder Fehlfunktionen des Geräts führen. Beispielsweise funktionieren Tasten oder Schalter möglicherweise nicht richtig, der Bildschirm zeigt Unregelmäßigkeiten an oder das Gerät reagiert nicht richtig auf Eingaben. Wenn Sie diese Anzeichen von Schweißkurzschlüssen kennen, können Sie das Problem schnell erkennen und geeignete Maßnahmen zu seiner Behebung ergreifen. Wenn Sie auf eines der oben genannten Anzeichen stoßen, können Sie eine weitere Fehlersuche durchführen, um festzustellen, ob ein Schweißkurzschluss vorliegt.

Teil 2: Vorbereitung und Sicherheitsmaßnahmen

Bevor Sie mit der Reparatur eines Schweißkurzschlusses beginnen, müssen Sie unbedingt die notwendigen Vorbereitungen treffen und entsprechende Sicherheitsmaßnahmen ergreifen. Dieser Abschnitt stellt Ihnen die benötigten Werkzeuge und Materialien vor und zeigt Ihnen, wie Sie die Sicherheit Ihrer Arbeitsumgebung gewährleisten. Dazu gehören die richtige persönliche Schutzausrüstung, die Auswahl und Verwendung von Werkzeugen sowie die Sicherstellung, dass das Gerät ausgeschaltet ist.

Vorbereitung von Werkzeugen und Materialien:

Stellen Sie zunächst sicher, dass Sie über die notwendigen Werkzeuge und Materialien zur Reparatur von Lötkurzschlüssen verfügen. Zu den häufig verwendeten Werkzeugen gehören eine Lötstation, ein Lötkolben, eine Entlötpumpe, Lötzinn, eine Pinzette, eine Lupe oder ein Mikroskop usw. Darüber hinaus benötigen Sie möglicherweise Isolierband, Alkohol oder Reinigungsmittel, eine Reinigungsbürste und andere Materialien zum Reinigen.

Persönliche Schutzausrüstung:

Tragen Sie vor Reparaturarbeiten an elektronischen Geräten stets geeignete persönliche Schutzausrüstung. Dazu gehören Schutzbrillen, Antistatikhandschuhe und Antistatikarmbänder. Schutzbrillen schützen Ihre Augen vor Lötzinnspritzern und anderen Substanzen. Antistatikhandschuhe und Antistatikarmbänder verhindern, dass elektronische Bauteile durch elektrostatische Entladungen beschädigt werden.

Betriebsumgebung:

Stellen Sie sicher, dass Ihre Arbeitsumgebung für die Reparatur elektronischer Geräte geeignet ist. Achten Sie darauf, dass der Arbeitsplatz sauber, ordentlich und frei von brennbaren Materialien ist. Sorgen Sie außerdem für eine gute Belüftung im Arbeitsbereich, um Rauch oder schädliche Gase, die beim Löten entstehen, zu entfernen. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromversorgung vollständig unterbrochen ist, und ziehen Sie das Netzkabel des Geräts ab.

Gerätestatusprüfung:

Bevor Sie mit der Reparatur beginnen, überprüfen Sie sorgfältig den Zustand des elektronischen Geräts. Stellen Sie sicher, dass das Gerät ausgeschaltet ist und alle Batterien entfernt wurden. Überprüfen Sie außerdem die Platine auf sichtbare physische Schäden oder Brandflecken.

Schweißtechniken beherrschen:

Die Kenntnis der richtigen Schweißtechniken ist der Schlüssel zur erfolgreichen Reparatur von Schweißkurzschlüssen. Stellen Sie sicher, dass Sie die richtige Schweißtemperatur und -zeit kennen und sich mit den richtigen Schweißmethoden vertraut machen. Überhitzung oder zu lange Schweißzeiten können elektronische Komponenten beschädigen. Stellen Sie daher sicher, dass Sie die entsprechenden Schweißtechniken und -parameter beherrschen. Durch die Einhaltung der Vorbereitungen und Sicherheitsmaßnahmen optimieren Sie den reibungslosen Ablauf und die Zuverlässigkeit Ihrer Reparaturarbeiten. Denken Sie daran: Sicherheit steht immer an erster Stelle. Wenn Sie sich unsicher fühlen oder während der Reparatur auf Schwierigkeiten stoßen, zögern Sie nicht, professionelle Hilfe in Anspruch zu nehmen.

Teil 3: Fehlerbehebung bei Schweißkurzschlüssen

In diesem Abschnitt erläutern wir detailliert die wichtigsten Schritte zur Fehlerbehebung bei Schweißkurzschlüssen. Dazu gehören die Untersuchung der Schweißverbindungen mit einem Mikroskop oder einer Lupe, Methoden zur Beseitigung von Schweißkurzschlüssen, das Nachlöten oder Reparieren von Lötstellen auf der Leiterplatte und vieles mehr. Jeder Schritt wird erklärt und demonstriert, um sicherzustellen, dass Sie ihn klar verstehen und korrekt ausführen können.

Untersuchung mit Mikroskop oder Lupe

Der erste Schritt besteht darin, die Lötstellen sorgfältig mit einem Mikroskop oder einer Lupe zu untersuchen. Kurzschlüsse entstehen häufig durch Lötbrücken zu benachbarten Lötstellen oder Drähten. Durch die Vergrößerung können Sie auffällige Verbindungen zwischen Lötstellen deutlich erkennen. Achten Sie auf Lötbrücken, überschüssiges Lötzinn oder kurzgeschlossene Pins.

Methoden zum Entfernen von Lötkurzschlüssen

Sobald ein Lötkurzschluss identifiziert wurde, besteht der nächste Schritt darin, Maßnahmen zu seiner Beseitigung zu ergreifen. Zur Behebung dieses Problems stehen verschiedene Werkzeuge und Techniken zur Verfügung. Verwenden Sie zunächst eine feine Lötlitze oder einen Lötsauger, um überschüssiges Lot vorsichtig zu entfernen. Achten Sie darauf, das Lot vollständig von den kurzgeschlossenen Lötstellen zu entfernen. Sollten größere Lötbrücken vorhanden sein, können Sie diese vorsichtig mit Lötlitze oder Lötdraht trennen. Gehen Sie dabei vorsichtig vor, um Schäden an umliegenden Bauteilen oder Lötstellen zu vermeiden.

Nachlöten oder Reparieren von Lötstellen auf der Leiterplatte

Nach dem Beheben von Lötkurzschlüssen kann es erforderlich sein, Lötstellen nachzulöten oder zu reparieren. Lötkurzschlüsse können zu schlechten oder gebrochenen Lötstellen führen, die dann neu verbunden werden müssen. Erhitzen Sie das Lot mit dem entsprechenden Lötmittel und Lötwerkzeug auf die gewünschte Temperatur und tragen Sie es auf die zu verbindenden Lötstellen auf. Achten Sie auf eine gute Lötqualität ohne Kurzschlüsse oder Verbindungsprobleme zwischen den Lötstellen. Sollten beschädigte oder abgelöste Lötstellen gefunden werden, kann es notwendig sein, Drähte oder Pads auf der Leiterplatte zu reparieren, um die Integrität der Schaltung zu gewährleisten.

Führen Sie eine abschließende Sichtprüfung und Prüfung durch

Nach Abschluss des Nachlötens oder der Reparatur der Lötstellen ist eine abschließende Sichtprüfung unerlässlich. Untersuchen Sie die Lötstellen erneut mit einem Mikroskop oder einer Lupe und stellen Sie sicher, dass keine Lötbrücken oder Kurzschlüsse vorhanden sind. Überprüfen Sie außerdem Aussehen und Konnektivität der Lötstellen, um eine gute Lötqualität sicherzustellen. Führen Sie nach Abschluss der Sichtprüfung die erforderlichen Schaltungstests und Funktionsprüfungen durch, um die Wirksamkeit der Reparaturarbeiten sicherzustellen. Nach der Fehlerbehebung des Schweißkurzschlusses besteht der nächste wichtige Schritt darin, die Wirksamkeit der Reparatur zu testen und zu überprüfen.

Teil 4: Testen und Verifizieren

In diesem Abschnitt erläutern wir, wie Sie Tests und Verifizierungen durchführen, um die erfolgreiche Behebung von Schweißkurzschlüssen sicherzustellen. Dazu gehört der Einsatz von Prüfgeräten und -werkzeugen zur Überprüfung der Konnektivität von Schaltkreisen, der Funktionalität anderer zugehöriger Komponenten usw. Durch Tests und Verifizierungen stellen Sie die Effektivität der Reparaturarbeiten sicher und stellen sicher, dass die Geräte ordnungsgemäß funktionieren.

Einsatz von Testinstrumenten und -werkzeugen:

Zunächst können Sie verschiedene Prüfgeräte und Werkzeuge verwenden, um das Problem des Schweißkurzschlusses zu überprüfen. Beispielsweise können Sie mit einem Multimeter die Durchgangs- und Widerstandswerte des Stromkreises prüfen. Durch die Messung verschiedener kritischer Knoten im Stromkreis können Sie sicherstellen, dass der Schweißkurzschluss erfolgreich behoben wurde und der Strom in den richtigen Pfad fließen kann.

Überprüfung anderer relevanter Komponenten:

Neben Schweißkurzschlüssen ist es auch wichtig, andere potenziell betroffene Komponenten zu überprüfen. Beispielsweise kann der Schweißkurzschluss dazu führen, dass bestimmte Komponenten überhitzen oder beschädigt werden. Untersuchen und testen Sie daher die umliegenden Komponenten sorgfältig, um sicherzustellen, dass sie ordnungsgemäß funktionieren. Wenn weitere Fehler oder Schäden festgestellt werden, sollten entsprechende Maßnahmen zur Reparatur oder zum Austausch dieser Komponenten ergriffen werden.

Durchführung von Funktionstests:

Führen Sie anschließend einen Funktionstest durch, um zu überprüfen, ob das reparierte elektronische Gerät ordnungsgemäß funktioniert. Je nach Typ und Eigenschaften des Geräts können Sie verschiedene Funktionstests durchführen. Bei elektronischen Geräten können Sie beispielsweise überprüfen, ob jedes Funktionsmodul ordnungsgemäß funktioniert, ob Tasten und Schalter reagieren, ob der Bildschirm die richtigen Informationen anzeigt usw. Durch umfassende Funktionstests können Sie sicherstellen, dass das reparierte elektronische Gerät wie erwartet funktioniert.

Durchführung von Langzeittests:

Nach der Reparatur des Lötkurzschlusses empfiehlt es sich, einen längeren Testzeitraum durchzuführen. Lassen Sie das Gerät eine Zeit lang ununterbrochen laufen und beobachten Sie, ob es ungewöhnliches Verhalten oder Fehlfunktionen gibt. Dieser Langzeittest hilft, potenzielle Probleme zu identifizieren und die Stabilität und Zuverlässigkeit der Reparatur zu bestätigen.

Benutzerakzeptanztests:

Abschließend können Sie das reparierte Gerät, wenn möglich, dem Endnutzer zur Abnahme übergeben. So stellen Sie sicher, dass das reparierte Gerät seinen Bedürfnissen und Erwartungen entspricht. Der Nutzer kann das Gerät im Praxisbetrieb nutzen und Feedback und Meinungen abgeben. Dies trägt zur weiteren Verbesserung und Optimierung der Reparaturarbeiten bei. Durch die Test- und Validierungsphase können Sie bestätigen, dass das Problem des Schweißkurzschlusses behoben wurde und das reparierte elektronische Gerät ordnungsgemäß funktioniert. Diese Schritte gewährleisten nicht nur die Effektivität der Reparatur, sondern geben Ihnen auch Vertrauen in die Leistung und Zuverlässigkeit des Geräts. In diesem Blogbeitrag haben wir die Fehlerbehebung und Lösungen für Schweißkurzschlüsse sowie die wichtigsten Schritte zur Reparatur elektronischer Geräte kennengelernt. Ob Elektronik-Enthusiast oder Reparaturtechniker – dieses Wissen hilft Ihnen, Probleme mit Schweißkurzschlüssen besser zu lösen und Ihre elektronischen Geräte zu reparieren. Treffen Sie vor Reparaturarbeiten stets die entsprechenden Sicherheitsvorkehrungen. Bei Unsicherheiten wenden Sie sich bitte an einen Fachmann. Wir wünschen Ihnen eine erfolgreiche Reparatur und viel Freude mit Ihren elektronischen Geräten!
