Meistern Sie Multilayer-PCB-Design und -Herstellung: Ein Expertenhandbuch für 2025 von SprintPCB

2025-04-28Reporter: Sprint

Der Aufstieg mehrschichtiger Leiterplatten in der modernen Elektronik

In der heutigen Elektroniklandschaft, in der kompakte und leistungsstarke Lösungen gefragt sind, sind Multilayer-Leiterplatten für fortschrittliche Schaltungen unverzichtbar geworden. Diese komplexen Platinen finden sich in allen Bereichen, von der 5G-Infrastruktur bis hin zu medizinischen Bildgebungssystemen, und ermöglichen es Ingenieuren, mehr Funktionalität auf kleinerem Raum unterzubringen. SprintPCB ist Experte für die Herstellung von Multilayer-Leiterplatten und verbindet Präzisionstechnik mit unübertroffener Zuverlässigkeit. Dieser Leitfaden befasst sich mit Designgrundlagen, Herstellungsprozessen und aktuellen Trends und ermöglicht Ihnen, die Multilayer-Leiterplattentechnologie optimal zu nutzen.

Mehrschichtige Leiterplatten verstehen: Mehr als nur einfache Einfachheit

Eine mehrschichtige Leiterplatte besteht aus drei oder mehr leitfähigen Kupferschichten, die durch isolierendes dielektrisches Material getrennt und unter Hitze und Druck miteinander verbunden sind. Diese Schichten sind durch plattierte Durchgangslöcher (PTHs) oder Mikrovias miteinander verbunden. Dadurch eignen sie sich ideal für komplexe Geräte wie:

  • Unterhaltungselektronik: Smartphones mit mehr als 10 Lagen Platinen für 5G-Antennen.
  • Industrielle Automatisierung: Motorsteuerungen mit integriertem Wärmemanagement.
  • Luft- und Raumfahrt: Avioniksysteme, die eine EMI-Abschirmung und Hochgeschwindigkeitssignalintegrität erfordern.

Warum mehrschichtige Leiterplatten besser sind als ein-/doppelschichtige Leiterplatten:

  • Platzeffizienz: 50–70 % kleinerer Platzbedarf im Vergleich zu vergleichbaren einschichtigen Designs.
  • Verbesserte Signalqualität: Spezielle Masse-/Stromversorgungsebenen reduzieren Rauschstörungen.
  • Verbesserte Haltbarkeit: Laminierte FR-4-Kerne widerstehen Vibrationen und Temperaturschwankungen.

Sechs Branchen, die durch Multilayer-Leiterplatten verändert wurden

Telekommunikation: 12–20-lagige Leiterplatten versorgen 5G-Basisstationen und Millimeterwellen-Router mit Strom.

Medizinische Geräte: Flexible mehrschichtige Leiterplatten ermöglichen MRT-Geräte und tragbare Gesundheitsmonitore.

Automobilindustrie: ADAS (Advanced Driver Assistance Systems) basieren auf HDI-Platinen (High-Density Interconnect).

IoT: Ultradünne 6-Schicht-Designs treiben intelligente Sensoren und tragbare Technologie an.

Verteidigung: Robuste Platinen unterstützen Radarsysteme und sichere Kommunikationsgeräte.

Energie: Mehrschichtige Leiterplatten sind für Solarwechselrichter und Batteriemanagementsysteme (BMS) von entscheidender Bedeutung.

Der Präzisionsherstellungsprozess von Multilayer-Leiterplatten bei SprintPCB

Unsere Multilayer-Leiterplattenproduktion entspricht den Standards IPC-6012 Klasse 3 und gewährleistet höchste Qualität:

Lagenaufbau-Design

  • Optimieren Sie die Schichtanordnung zur Impedanzkontrolle, beispielsweise Signal-Masse-Signal-Konfigurationen.
  • Ausgewählte Materialien: High-Tg FR-4, Rogers 4350B oder Polyimid für Flex-Rigid-Hybride.

Bildgebung der inneren Schicht

  • Laser Direct Imaging (LDI) erreicht eine Linien-/Abstandsgenauigkeit von 25 μm für präzise Muster.

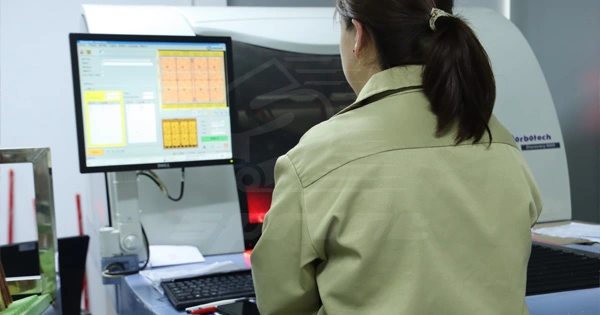

  • AOI (Automated Optical Inspection) erkennt Defekte vor der Laminierung zur Qualitätssicherung.

Mehrschichtige Leiterplatte

Laminieren & Bohren

  • Hydraulische Pressen verbinden die Schichten bei 180 °C und 350 psi für eine starke Haftung.
  • Durch Laserbohren werden Mikrovias (50–100 μm Durchmesser) in HDI-Platinen für komplexe Verbindungen erzeugt.

Beschichtung und Oberflächenbehandlung

  • Chemisch abgeschiedenes Nickel-Tauchgold (ENIG) bietet eine hervorragende Korrosionsbeständigkeit.
  • Durch das Füllen der Durchkontaktierungen mit leitfähigem Epoxidharz werden Lufteinschlüsse vermieden und zuverlässige elektrische Verbindungen gewährleistet.

Abschließende Prüfung

  • TDR (Time-Domain Reflectometry) überprüft die Impedanz für die Hochgeschwindigkeitssignalintegrität.
  • Thermoschocktests (-55 °C bis 125 °C, 500 Zyklen) gewährleisten Haltbarkeit unter extremen Bedingungen.

Fünf wesentliche Best Practices für das Multilayer-PCB-Design

  • Planung des Schichtaufbaus: Trennen Sie analoge und digitale Erdungen, um Rauschkopplung zu vermeiden. Nutzen Sie symmetrischen Aufbau, um Verzerrungen zu vermeiden (z. B. 4-lagig: Signal-GND-PWR-Signal).
  • Signalintegritätsmanagement: Verlegen Sie Hochgeschwindigkeitsleiterbahnen (z. B. DDR4, PCIe) auf benachbarten Schichten mit Masseabschirmung. Befolgen Sie die 3-W-Regel (Leiterbahnabstand = 3 x Leiterbahnbreite), um Übersprechstörungen zu minimieren.
  • Effektives thermisches Design: Platzieren Sie thermische Durchkontaktierungen unter Leistungskomponenten (z. B. QFN-Gehäusen), um die Wärme abzuleiten. Verwenden Sie Kupfergüsse auf den Innenschichten, um die Wärme effizient zu verwalten.
  • DFM-Optimierung: Vermeiden Sie Via-in-Pad, sofern nicht unbedingt erforderlich, da dies die Kosten um 15–20 % erhöhen kann. Stellen Sie sicher, dass die Ringringe ≥0,15 mm groß sind, um zuverlässiges Bohren und Plattieren zu gewährleisten.
  • Zusammenarbeit mit Ihrem Hersteller: Teilen Sie Gerber-, IPC-356- und ODB++-Dateien für die nahtlose Fertigung mehrschichtiger Leiterplatten. Validieren Sie den Tg- (Glasübergangstemperatur) und CTE-Wert (Wärmeausdehnungskoeffizient) des Stapelaufbaus, um Fertigungsproblemen vorzubeugen.

Steuerung der Produktionskosten für mehrschichtige Leiterplatten: Optimierungsstrategien

Anzahl der Schichten: Eine 6-Schicht-Leiterplatte kostet aufgrund der höheren Komplexität und des höheren Materialverbrauchs normalerweise etwa 40 % mehr als eine 4-Schicht-Platine.

Materialien: Hochfrequenzlaminate wie Rogers erhöhen die Kosten im Vergleich zu Standard-FR-4-Materialien um 30–50 %.

Löcher: Lasergebohrte Mikrovias kosten 0,02–0,05 USD pro Loch, während mechanische Bohrer nur 0,005 USD pro Loch kosten.

Vorlaufzeit: Beschleunigte 5-Tage-Bearbeitungszeitdienste können 25 % mehr kosten als standardmäßige 10-Tage-Produktionszyklen.

Kostenspartipps von SprintPCB:

  • Verwenden Sie eine Standardplattendicke von 1,6 mm, sofern keine anderen spezifischen Anforderungen vorliegen.
  • Entscheiden Sie sich für die HASL-Beschichtung (Hot Air Solder Leveling) für nicht kritische Anwendungen, um Kosten zu senken.
  • Zerlegen Sie kleine Platten in Platten, um Materialabfall zu minimieren und die Produktionseffizienz zu maximieren.

Mehrschicht-Leiterplatte vs. HDI: Die Wahl der richtigen Technologie für Ihr Projekt

FaktorMehrschichtige LeiterplatteHDI-Leiterplatte
Ebenen4–16 Schichten8–20+ Schichten mit Mikrovias
Linie/Abstand100/100μm50/50μm oder feiner
AnwendungenIndustrielle Steuerungen, StromversorgungenSmartphones, Militärfunkgeräte
Kosten0,50–5 USD/Quadratzoll2–10 $/Quadratzoll

Ausblick: Innovationen in der Multilayer-Leiterplattentechnologie

  • Eingebettete passive Elemente: In die inneren Schichten integrierte Widerstände und Kondensatoren, wodurch die Oberfläche um bis zu 30 % reduziert wird.
  • 3D-gedruckte Elektronik: Additive Fertigung ermöglicht schnelles Prototyping von 8-Lagen-Platinen.
  • KI-gestützte Designtools: Automatisches Routing komplexer BGA-Breakouts in Minuten für schnellere Designzyklen.
  • Nachhaltige Materialien: Halogenfreie Laminate und recycelbare Kupferkerne fördern umweltfreundliche Elektronik.

Warum SprintPCB der führende Hersteller von Mehrschicht-Leiterplatten ist

  • Erweiterte Funktionen: Unterstützung für bis zu 32 Schichten, 25-μm-Laserbohren und ±10 % Impedanzkontrolle.
  • Umfassende Zertifizierungen: ISO 9001, AS9100 (Luft- und Raumfahrt) und IATF 16949 (Automobilindustrie) gewährleisten Qualität und Konformität.
  • Globales Produktionsnetzwerk: Nahtloser Übergang vom Prototyp zur Serienproduktion in den Werken der USA, der EU und Asien.
  • Engagierter Support: Unser Engineering-Team bietet fachkundige Beratung für Stapeldesign und DFM-Analyse.

Abschluss

Von IoT-Wearables bis hin zur Satellitenkommunikation: Mehrschichtige Leiterplatten treiben Innovationen in der Elektronik voran, indem sie Miniaturisierung und verbesserte Leistung ermöglichen. Werden Sie Partner von SprintPCB und profitieren Sie von unseren hochmodernen Fertigungsprozessen, strengen Testprotokollen und unserem beispiellosen technischen Know-how.

Benötigen Sie einen zuverlässigen Lieferanten für Mehrschicht-Leiterplatten? Laden Sie noch heute Ihre Designdateien hoch, erhalten Sie ein kostenloses Angebot und sichern Sie sich 15 % Rabatt auf Ihre erste Bestellung!
