In der Welt der Elektronik spielen Leiterplatten (PCBs) eine entscheidende Rolle als Plattform für die Verbindung elektronischer Komponenten. Im Laufe der Jahre hat der technologische Fortschritt zur Entwicklung verschiedener Leiterplattentypen geführt, darunter auch Metallkern-Leiterplatten. In diesem Artikel tauchen wir in die Welt der Metallkern-Leiterplatten ein und verstehen ihre Definition, Typen, Vorteile und Anwendungen.
Metallkern-Leiterplatten, auch bekannt als Metal Core PCBs (MCPCBs), sind spezielle Leiterplatten mit einer metallischen Basisschicht. Im Gegensatz zu herkömmlichen Leiterplatten mit starren oder flexiblen Substraten aus Materialien wie FR-4 oder Polyimid verwenden Metallkern-Leiterplatten Metalle wie Aluminium oder Kupfer als Kernmaterial. Die metallische Basisschicht sorgt für eine verbesserte Wärmeleitfähigkeit und erhöhte mechanische Festigkeit.Die Unterschiede zwischen Metal Core PCB und herkömmlichen FR-4 PCB (basierend auf glasfaserverstärktem Epoxidharz)
Materialzusammensetzung: Metallkern-Leiterplatten verwenden ein Metallsubstrat, typischerweise Aluminium oder Kupfer, während FR-4-Leiterplatten Glasfaser- und Harzmaterialien verwenden. Dieser Materialunterschied wirkt sich direkt auf die Leistung und die Eigenschaften der Leiterplatte aus. Wärmemanagementfähigkeit: Metallkern-Leiterplatten verfügen aufgrund ihres Metallsubstrats über eine hervorragende Wärmeleitfähigkeit, was eine effektive Wärmeableitung ermöglicht. Dies ist ein Vorteil bei Hochleistungs- und wärmeempfindlichen Anwendungen. Im Gegensatz dazu haben FR-4-Leiterplatten ein schwächeres Wärmemanagement und erfordern möglicherweise zusätzliche Wärmeableitungslösungen. Elektrische Eigenschaften: Das Metallsubstrat von Metallkern-Leiterplatten weist eine gute elektrische Leitfähigkeit auf, wodurch Impedanz und Rauschstörungen bei der Signalübertragung reduziert werden. Im Vergleich dazu haben FR-4-Leiterplatten eine geringere Leitfähigkeit, was möglicherweise ein komplexeres Schichtdesign und Signalintegritätsmaßnahmen erforderlich macht, um die elektrische Leistung sicherzustellen. Mechanische Festigkeit: Dank der Vorteile des Metallsubstrats verfügen Metallkern-Leiterplatten typischerweise über eine höhere mechanische Festigkeit und Stoßfestigkeit und halten Vibrationen und Stößen besser stand. FR-4-Leiterplatten hingegen sind zerbrechlich und erfordern in bestimmten Anwendungsumgebungen möglicherweise zusätzliche mechanische Schutzmaßnahmen. Fertigungskomplexität: Aufgrund der einzigartigen Beschaffenheit des Metallsubstrats ist der Herstellungsprozess von Metallkern-Leiterplatten komplex und erfordert spezielle Verfahren und Geräte für die Verbindung und Verarbeitung des Metalls mit anderen Schichten. Im Gegensatz dazu folgen FR-4-Leiterplatten etablierten Standardfertigungsprozessen, was zu einer geringeren Fertigungskomplexität führt.Die Arten von Metallkern-Leiterplatten:
Metallkern-Leiterplatten sind eine spezielle Art von Leiterplatten, die durch die Integration einer Metallbasisschicht einzigartige Leistung und Vorteile bieten. Hier sind einige gängige Arten von Metallkern-Leiterplatten:

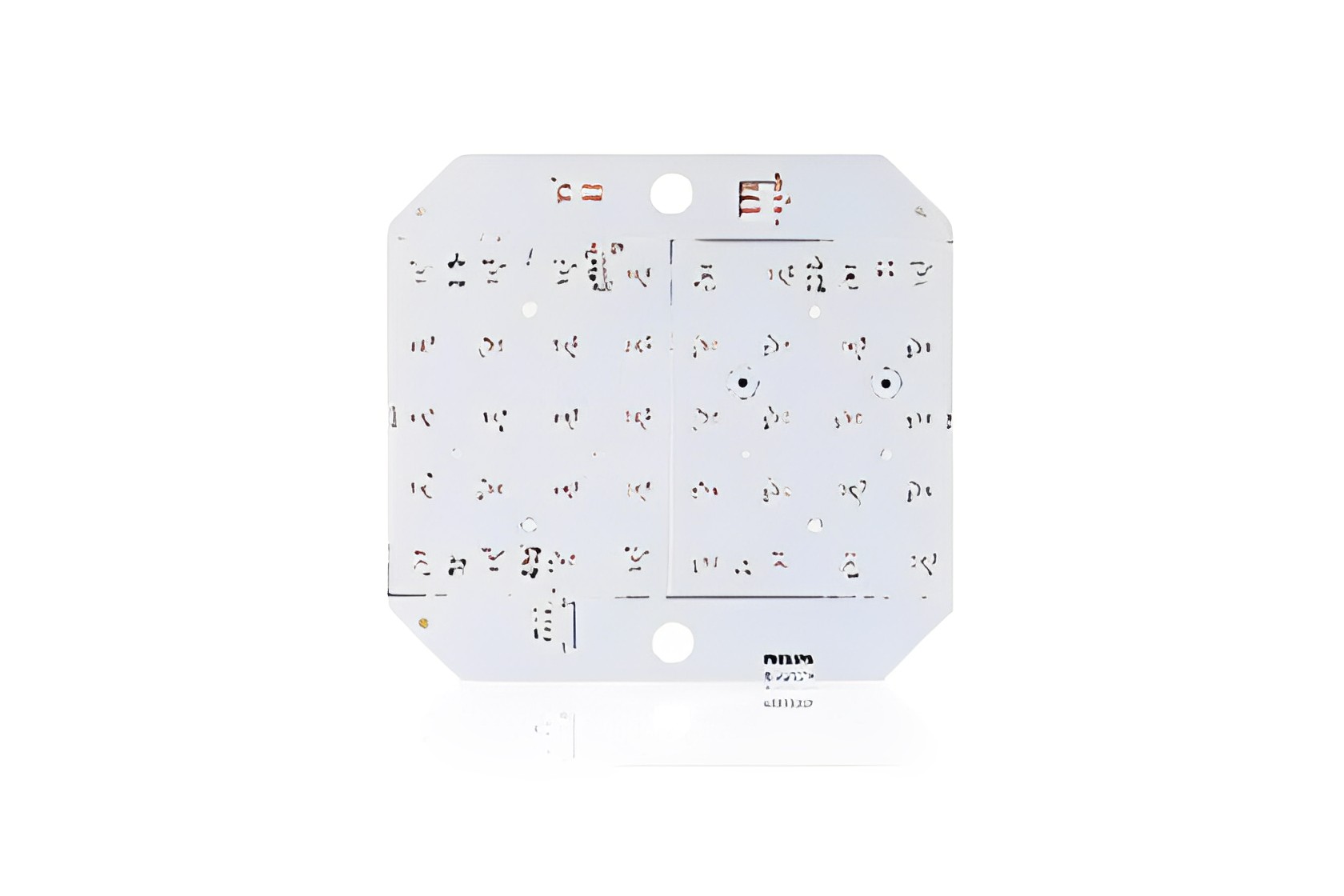

Aluminiumbasierte Leiterplatten: Aluminiumbasierte Leiterplatten sind die am häufigsten verwendete Metallkern-Leiterplatte. Sie verwenden Aluminium als Basismaterial und bieten dadurch hervorragende Wärmeleitfähigkeit und mechanische Festigkeit. Aluminiumbasierte Leiterplatten eignen sich typischerweise für allgemeine Stromversorgungsanwendungen, LED-Beleuchtung und elektronische Kühlkörper.
Kupferbasierte Leiterplatten: Kupferbasierte Leiterplatten sind ein weiterer gängiger Typ von Metallkern-Leiterplatten. Im Vergleich zu aluminiumbasierten Leiterplatten weisen kupferbasierte Leiterplatten eine höhere thermische und elektrische Leitfähigkeit auf und eignen sich daher besser für Hochleistungsanwendungen und Hochfrequenzschaltungen. Kupferbasierte Leiterplatten werden häufig in Leistungsverstärkern, Hochgeschwindigkeitskommunikationsgeräten und elektronischen Hochfrequenzgeräten eingesetzt. Eisenbasierte Leiterplatten: Eisenbasierte Leiterplatten werden seltener verwendet, haben aber dennoch spezifische Anwendungen. Eisenbasierte Leiterplatten haben eine höhere magnetische Permeabilität und eignen sich daher für magnetische Komponenten und Magnetsensoren in Spezialanwendungen. Nickelbasierte Leiterplatten: Nickelbasierte Leiterplatten bieten eine gute Korrosionsbeständigkeit und Hochtemperaturstabilität und sind daher beliebt für Anwendungen mit besonderen Umweltanforderungen. Sie werden häufig in der Luft- und Raumfahrt, im Militär und in elektronischen Hochtemperaturgeräten eingesetzt. Legierungsbasierte Leiterplatten: Legierungsbasierte Leiterplatten sind eine Art von Metallkern-Leiterplatten, die verschiedene Metalle kombinieren. Durch die Anpassung der Legierungszusammensetzung können spezifische Leistungsanforderungen erfüllt werden. Legierungsbasierte Leiterplatten werden in Spezialanwendungen wie elektronischen Geräten mit hoher Leistungsdichte und elektronischen Komponenten in speziellen Umgebungen eingesetzt. Es ist wichtig zu beachten, dass sich verschiedene Metallkern-Leiterplatten für unterschiedliche Anwendungen und Umgebungen eignen. Die Wahl des passenden Typs hängt von den spezifischen Projektanforderungen ab, wie z. B. Leistungsbedarf, Wärmemanagement und elektromagnetischer Verträglichkeit. Konstrukteure wählen in der Regel den am besten geeigneten Metallkern-Leiterplattentyp basierend auf den Projektanforderungen und -beschränkungen aus, um optimale Leistung und Zuverlässigkeit zu gewährleisten.
Einer der Hauptvorteile von Metallkern-Leiterplatten ist ihr hervorragendes Wärmemanagement. Der Metallkern ermöglicht eine effiziente Ableitung der von Leistungskomponenten erzeugten Wärme, verhindert Überhitzung und verbessert die Gesamtzuverlässigkeit des Systems. Metallkern-Leiterplatten eignen sich aufgrund ihrer hervorragenden Wärmeleitfähigkeit gut für Hochleistungsanwendungen. Sie können höhere Ströme verarbeiten und Wärme effektiver ableiten, was sie ideal für Leistungselektronikgeräte, LED-Beleuchtungssysteme und Automobilanwendungen macht. Metallkern-Leiterplatten bieten eine leichte und kompakte Lösung für elektronische Baugruppen. Durch die Verwendung von Metallkernen kann die Plattendicke reduziert werden, während die strukturelle Integrität erhalten bleibt. So können Designer kompaktere und platzsparendere Produkte entwickeln. Metallkern-Leiterplatten weisen eine ausgezeichnete mechanische Festigkeit und Haltbarkeit auf und sind widerstandsfähig gegen Verziehen und Rissbildung. Dies gewährleistet die Zuverlässigkeit und Langlebigkeit elektronischer Geräte auch unter rauen Betriebsbedingungen.Anwendungen von Metallkern-Leiterplatten:

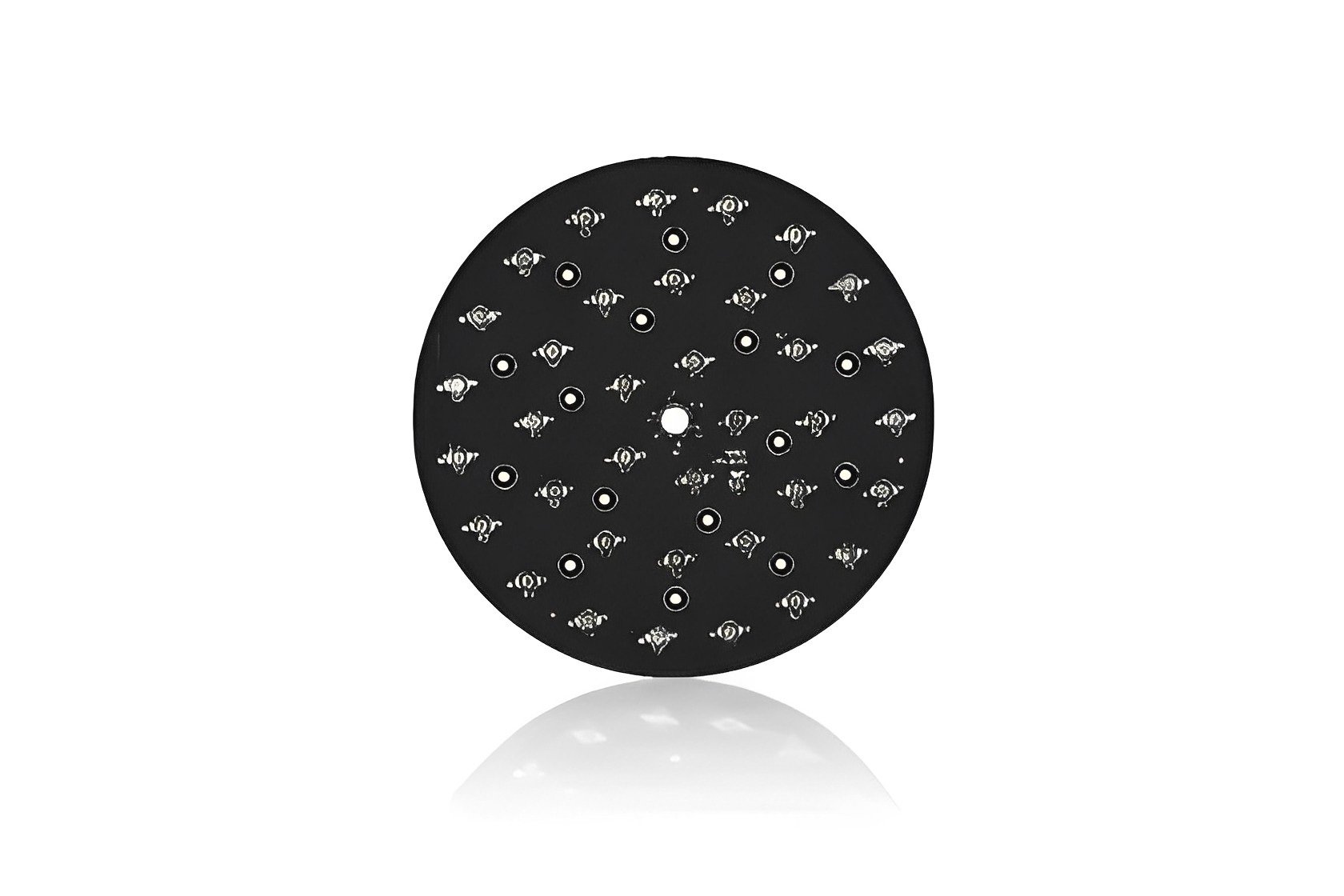

LED-Beleuchtung: Metallkern-Leiterplatten werden in der LED-Beleuchtungsindustrie häufig eingesetzt. Aufgrund der hohen Wärmeentwicklung beim Betrieb von LED-Leuchten sind Metallkern-Leiterplatten aufgrund ihrer hervorragenden Wärmeleitfähigkeit die ideale Wahl. Metallkern-Leiterplatten leiten die Wärme effizient von den LED-Chips zum Kühlkörper und sorgen so für eine effektive Wärmeableitung. Dies verlängert die Lebensdauer der LED-Leuchten und verbessert deren Leistung und Zuverlässigkeit. Automobilelektronik: In der Automobilelektronik finden Metallkern-Leiterplatten vielfältige Anwendung in Fahrzeugbeleuchtungen, elektronischen Bordsteuermodulen und Elektrofahrzeugen. Die rauen Bedingungen im Automobilbereich, einschließlich hoher Temperaturen und Vibrationen, erfordern ein hervorragendes Wärmemanagement und hohe mechanische Festigkeit, die Metallkern-Leiterplatten bieten. Dies gewährleistet die Stabilität und Zuverlässigkeit elektronischer Geräte in Fahrzeugen. Kommunikationsgeräte: Metallkern-Leiterplatten spielen eine entscheidende Rolle in Kommunikationsgeräten. Sie werden in Basisstationen, Hochfrequenzmodulen, Netzwerk-Switches und anderen Hochleistungs- und Hochfrequenzanwendungen eingesetzt. Metallkern-Leiterplatten leiten Wärme effizient ab, sorgen für eine stabile Signalübertragung und liefern eine bessere Leistung. Sie erfüllen die Anforderungen an hochdichte und kompakte Designs in Kommunikationsgeräten. Solarmodule: Metallkern-Leiterplatten werden bei der Herstellung von Solarmodulen als Träger und Verbindungen für Solarzellen verwendet. Metallkern-Leiterplatten verleihen elektronischen Komponenten strukturelle Stabilität und ermöglichen eine effiziente Stromübertragung von den Solarmodulen zu anderen Komponenten. Die hervorragende Wärmeableitung von Metallkern-Leiterplatten trägt zudem dazu bei, die Betriebstemperatur der Solarzellen im optimalen Bereich zu halten und so die Effizienz der Energieumwandlung zu steigern. Weitere Anwendungsbereiche: Neben den bereits genannten Bereichen finden Metallkern-Leiterplatten auch in vielen anderen Bereichen Anwendung. Sie werden beispielsweise in elektronischen Hochleistungsgeräten, Leistungsmodulen, Computerfestplatten, medizinischen Geräten, Luft- und Raumfahrtelektronik und mehr verwendet. Aufgrund ihres guten Wärmemanagements und ihrer Zuverlässigkeit sind Metallkern-Leiterplatten die bevorzugte Wahl für kritische Komponenten in diesen Branchen. Metallkern-Leiterplatten bieten gegenüber herkömmlichen Leiterplatten erhebliche Vorteile, insbesondere in Bezug auf Wärmemanagement, Haltbarkeit und Kompaktheit. Ihre einzigartige Konstruktion mit einer metallischen Basisschicht macht sie ideal für Anwendungen, die eine effiziente Wärmeableitung und hohe Belastbarkeit erfordern. Mit fortschreitender technologischer Weiterentwicklung werden Metallkern-Leiterplatten in der Elektronikindustrie wahrscheinlich eine immer wichtigere Rolle spielen und die Entwicklung leistungsfähigerer, zuverlässigerer und kompakterer elektronischer Geräte ermöglichen.
