HF-Leiterplatte vs. konventionelle Leiterplatte: Unterschiede und Anwendungen

2023-06-06Reporter: SprintPCB

Leiterplatten (PCB) sind in der modernen Elektronik unverzichtbare Schlüsselkomponenten. Mit dem stetigen technologischen Fortschritt und den sich wandelnden Anwendungsanforderungen sind verschiedene spezialisierte Leiterplattentypen entstanden, darunter auch Hochfrequenz-Leiterplatten (HF-Leiterplatten). HF-Schaltungen spielen eine wichtige Rolle in der Kommunikation, Radartechnik, Satellitensystemen und anderen Bereichen, und HF-Leiterplatten haben sich für viele Hochfrequenzanwendungen zur bevorzugten Wahl entwickelt. In diesem Blogbeitrag vergleichen wir die Unterschiede und Anwendungsmöglichkeiten von Hochfrequenz-Leiterplatten und konventionellen Leiterplatten. Wir stellen die grundlegenden Konzepte und Strukturen konventioneller und HF-Leiterplatten vor und untersuchen ihre Unterschiede hinsichtlich Materialauswahl, Designanforderungen und Herstellungsverfahren. Zusätzlich zeigen wir Anwendungsbeispiele aus der Praxis, um die Einsatzszenarien sowohl konventioneller als auch HF-Leiterplatten in verschiedenen Bereichen zu veranschaulichen und den Lesern so die jeweiligen Vorteile und Eignungen näherzubringen. Ob Elektroingenieur, Student oder einfach nur Elektronikinteressierter – dieser Artikel bietet Ihnen umfassende Einblicke in Hochfrequenz-Leiterplatten und konventionelle Leiterplatten. Wir sind überzeugt, dass Sie durch einen detaillierten Vergleich und eine Analyse dieser beiden Leiterplattentypen bessere Entscheidungen für Ihre Projektanforderungen treffen und effizientere und stabilere elektronische Systemdesigns erreichen können. Lassen Sie uns nun die faszinierenden Unterschiede und Anwendungen zwischen Hochfrequenz-Leiterplatten und herkömmlichen Leiterplatten näher betrachten!

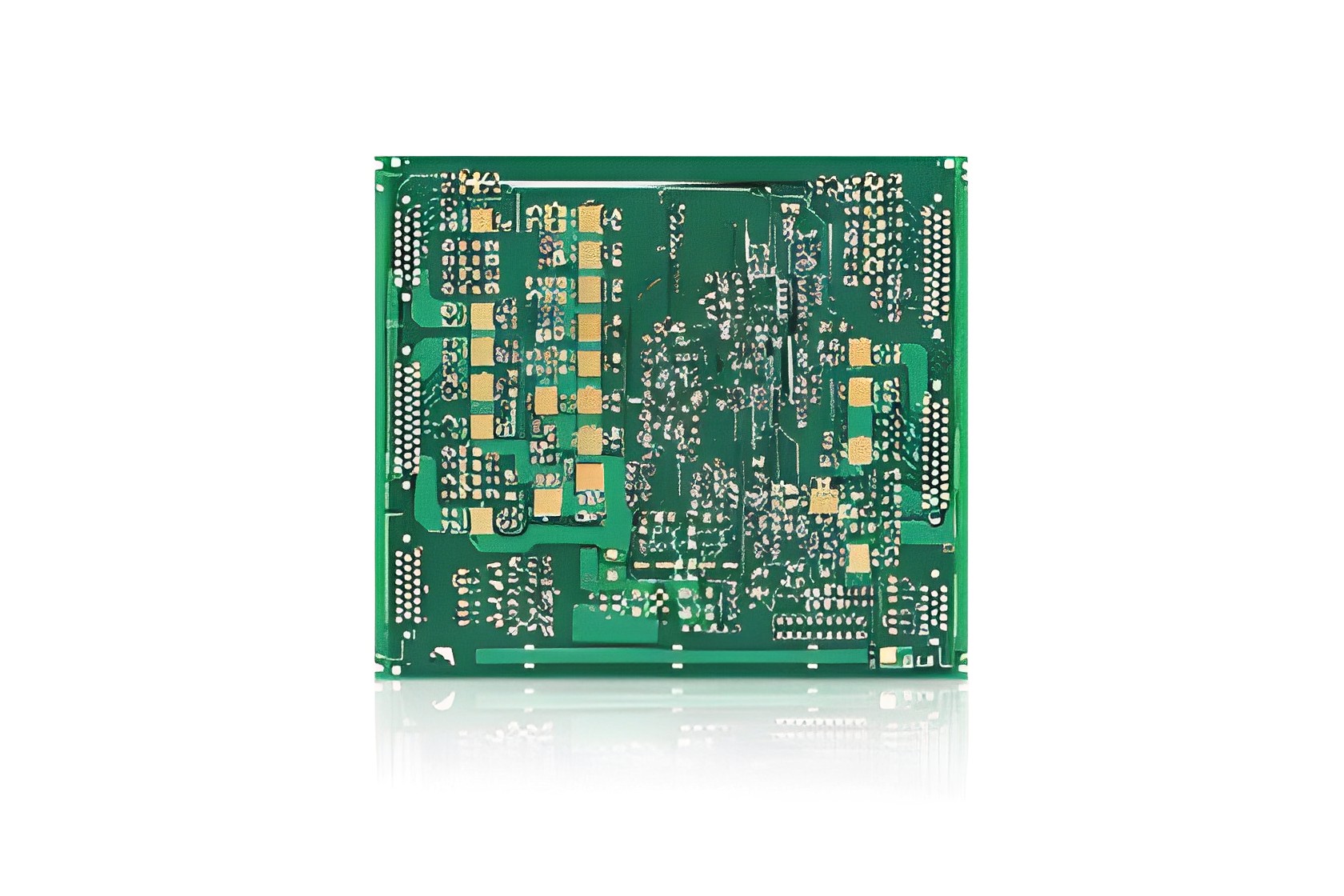

Was ist eine herkömmliche Leiterplatte (PCB)?

Eine herkömmliche Leiterplatte (PCB) ist ein grundlegendes Bauteil zur Unterstützung und Verbindung elektronischer Komponenten. Sie besteht in der Regel aus einem nichtleitenden Material (oft als FR-4 bezeichnet), einem glasfaserverstärkten Epoxidlaminat, auf dem sich eine oder mehrere Schichten aus leitendem Material (normalerweise Kupfer) befinden, die die Leiterbahnen bilden. Die Hauptfunktion einer PCB besteht darin, mechanischen Halt und elektrische Verbindungen bereitzustellen, indem elektronische Komponenten wie integrierte Schaltkreise, Widerstände, Kondensatoren usw. auf ihrer Oberfläche montiert und mithilfe von Kupferleiterbahnen miteinander verbunden werden. Diese Bauweise verringert die Komplexität der Schaltung und verbessert gleichzeitig ihre Zuverlässigkeit und Stabilität. Herkömmliche PCBs haben die folgenden Eigenschaften und Anwendungsbereiche: Struktur: Herkömmliche PCBs verfügen über eine geschichtete planare Struktur mit Kupferleiterbahnen, die durch Durchkontaktierungen miteinander verbunden sind. Sie können einseitig, doppelseitig oder mehrschichtig sein. Anwendungen: Herkömmliche Leiterplatten finden vielfältige Anwendung in zahlreichen elektronischen Geräten und Produkten, darunter Unterhaltungselektronik, Kommunikationsgeräte, industrielle Steuerungssysteme, Computerhardware usw. Herstellung: Herkömmliche Leiterplatten werden üblicherweise durch Druck- und Ätzprozesse hergestellt, bei denen die leitfähigen Muster auf das nichtleitende Substrat gedruckt und unerwünschtes Kupfermaterial chemisch entfernt wird. Eigenschaften: Herkömmliche Leiterplatten sind einfach und kostengünstig und eignen sich für allgemeine Schaltungsdesigns und Anwendungen in einem moderaten Frequenzbereich. Materialien: Herkömmliche Leiterplatten verwenden überwiegend FR-4 als Substratmaterial, das gute Isolationseigenschaften und mechanische Festigkeit bietet. Eine herkömmliche Leiterplatte ist eine vielseitige Leiterplatte, die in zahlreichen elektronischen Geräten und Anwendungen eingesetzt werden kann. Sie verfügen über eine relativ einfache Struktur und einen relativ einfachen Herstellungsprozess, wodurch sie für allgemeine Schaltungsdesigns kostengünstig sind.

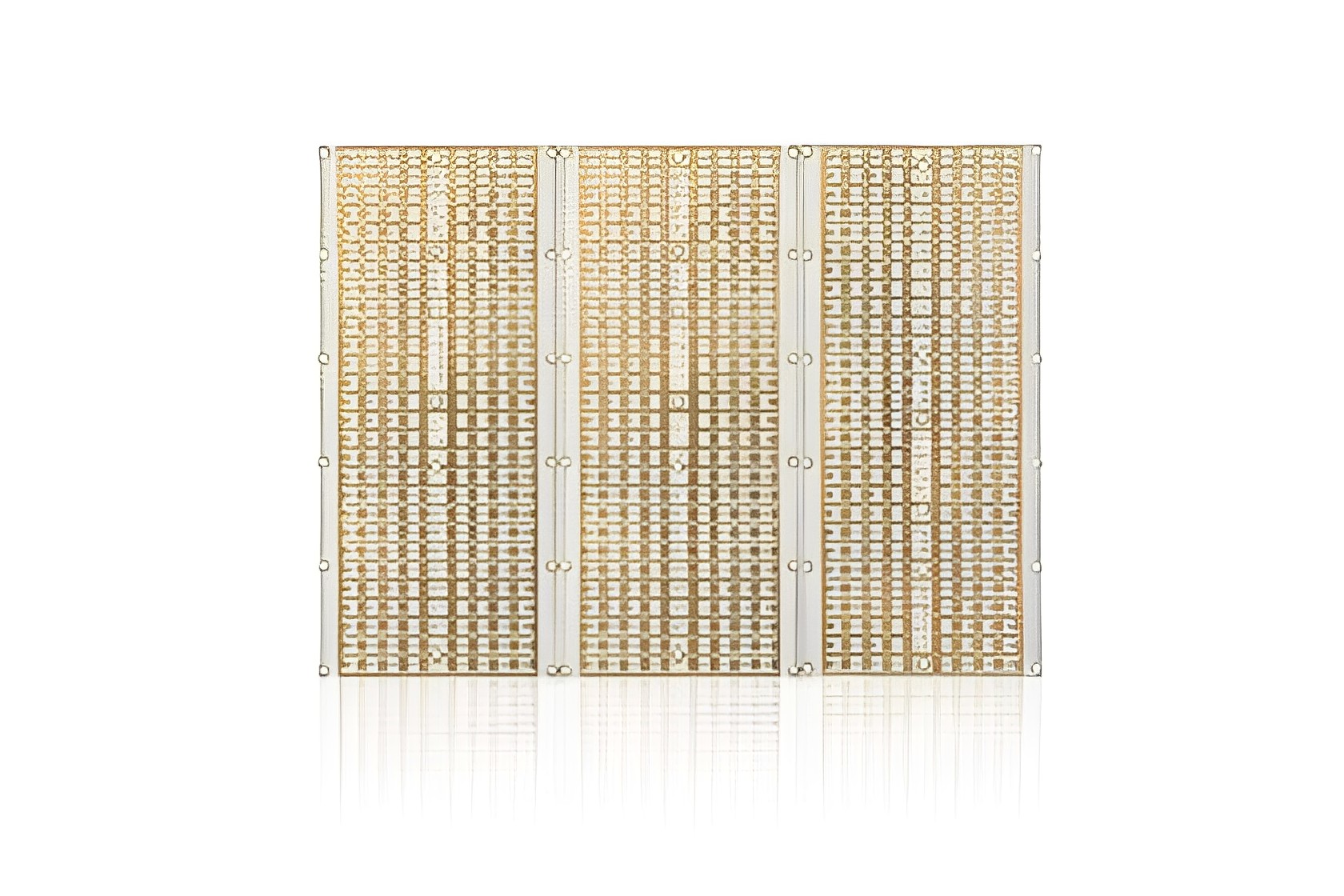

Was ist eine Hochfrequenz-Leiterplatte (RF PCB)?

Eine Hochfrequenz-Leiterplatte (HF-PCB) ist eine spezielle Leiterplatte für die Übertragung von Hochfrequenz- und Radiofrequenzsignalen. Im Vergleich zu herkömmlichen Leiterplatten (PCB) verfügt eine HF-PCB über einzigartige Eigenschaften und Designanforderungen, die eine effektive Signalübertragung im Hochfrequenzbereich ermöglichen. Das Designziel einer HF-PCB besteht in erster Linie in einer verlustarmen und leistungsstarken HF-Signalübertragung. Um dies zu erreichen, müssen bei HF-PCBs Impedanzanpassung und Signalintegrität berücksichtigt werden. Impedanzanpassung ist entscheidend für die Minimierung von Signalreflexionen und -verlusten während der Signalübertragung. Signalintegrität bedeutet, die Signalstabilität und -genauigkeit während des gesamten Übertragungsprozesses ohne Störungen oder Dämpfung aufrechtzuerhalten. HF-PCBs erfordern außerdem spezielle Materialien und Lagenaufbauten, um den Anforderungen von Hochfrequenzsignalen gerecht zu werden. Zu den gängigen Materialien für HF-PCBs gehören PTFE-Substrate (Polytetrafluorethylen) wie Teflon und Rogers. Diese Materialien zeichnen sich durch geringe dielektrische Verluste und hohe thermische Stabilität aus und bieten so eine hervorragende Leistung in Hochfrequenzumgebungen. HF-PCBs erfordern zudem ein präzises und sorgfältiges Layout und Routing. Hochfrequenzsignale stellen strengere Anforderungen an Schaltungslayout und Routing, um Signalübersprechen und elektromagnetische Strahlung zu vermeiden. Daher werden bei HF-Leiterplatten häufig Techniken wie Lagenpartitionierung, Masseflächen und differenzielle Übertragungsleitungen eingesetzt, um Signalstörungen und Rauschen zu minimieren. Hochfrequenz-Leiterplatten spielen in zahlreichen Anwendungsbereichen eine entscheidende Rolle, darunter in drahtlosen Kommunikationsgeräten (wie Mobiltelefonen und WLAN-Routern), Radarsystemen, Satellitenkommunikation und Hochfrequenz-Spektrumanalysatoren. Diese Anwendungen erfordern eine präzise Übertragung und Zuverlässigkeit von Hochfrequenzsignalen, und HF-Leiterplatten bieten die erforderliche Leistung und Zuverlässigkeit. Eine Hochfrequenz-Leiterplatte ist speziell für die Verarbeitung von Hochfrequenz- und Radiofrequenzsignalen konzipiert. Sie erfüllt die Anforderungen an Impedanzanpassung, Signalintegrität, spezielle Materialien und präzises Layout, um den Anforderungen von Hochfrequenzumgebungen gerecht zu werden. HF-Leiterplatten spielen in der drahtlosen Kommunikation, Radarsystemen, Satellitenkommunikation und anderen Bereichen eine entscheidende Rolle, da sie eine zuverlässige Leistung für die Hochfrequenzsignalübertragung bieten.

Unterschiede zwischen Hochfrequenz-Leiterplatten und herkömmlichen Leiterplatten:

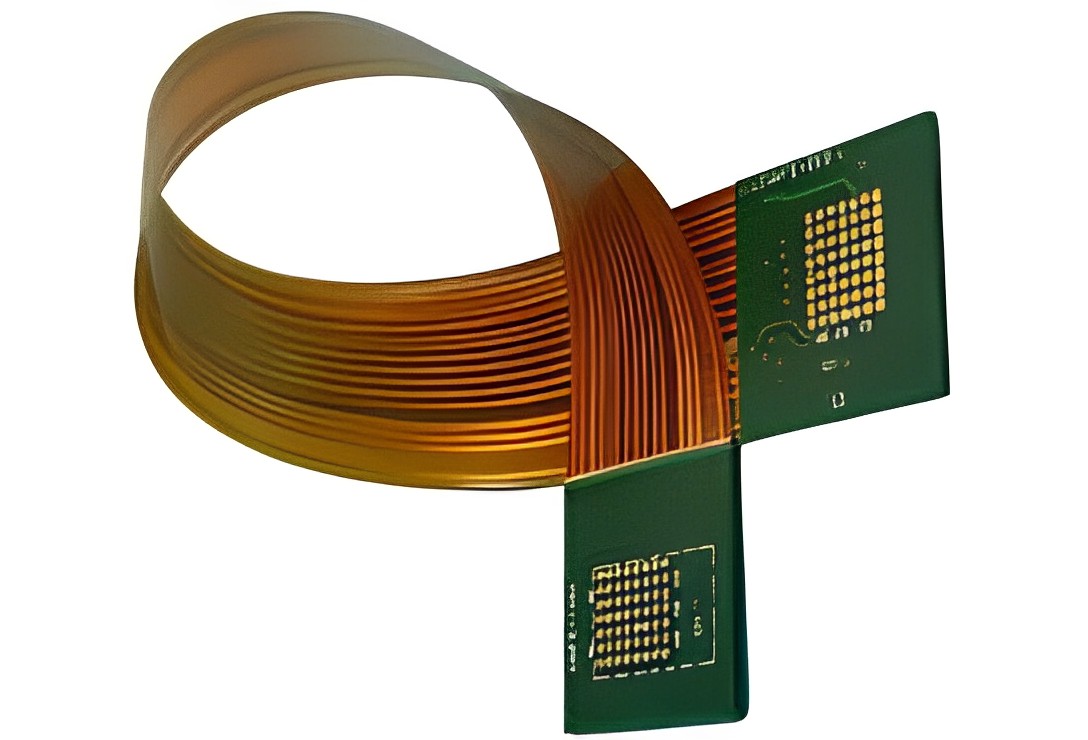

Es gibt erhebliche Unterschiede bei der Materialauswahl zwischen konventionellen Leiterplatten (PCB) und Hochfrequenz-Leiterplatten (HF-PCB). Diese Materialauswahl spielt eine entscheidende Rolle für die Schaltungsleistung und den Frequenzgang. Zu den häufig verwendeten Basismaterialien konventioneller Leiterplatten gehören glasfaserverstärktes Epoxidharz (FR-4) und Polyimid (PI). FR-4 ist ein weit verbreitetes Standardmaterial mit geringeren Kosten und guter mechanischer Festigkeit, das für die meisten konventionellen Schaltungsanwendungen geeignet ist. Polyimid hingegen bietet eine höhere Temperaturtoleranz und bessere Dimensionsstabilität und eignet sich daher für Anwendungen mit besonderen Umweltanforderungen, wie z. B. bei hohen Temperaturen oder hoher Luftfeuchtigkeit. Im Gegensatz dazu ist die Materialauswahl für HF-Leiterplatten anspruchsvoller und komplexer. Angesichts der höheren Frequenzen und strengeren Anforderungen an HF-Signale ist die Wahl geeigneter Materialien für eine optimale HF-Leistung unerlässlich. Gängige Materialien für HF-Leiterplatten sind Polytetrafluorethylen (PTFE), Polyimid (PI) und Materialien mit niedriger Dielektrizitätskonstante. Polytetrafluorethylen (PTFE) ist ein leistungsstarkes HF-Material mit geringen Verlusten, hohem Frequenzgang und hervorragenden dielektrischen Eigenschaften. Es wird häufig in Hochfrequenzanwendungen wie HF-Übertragungsleitungen, Antennen und Filtern verwendet. Die Verwendung von PTFE-Materialien in HF-Leiterplatten trägt dazu bei, Signalverluste zu reduzieren und die Zuverlässigkeit der Signalübertragung zu verbessern. Polyimid (PI) ist im HF-Bereich ebenfalls ein gängiges Material. Es hat eine niedrige Dielektrizitätskonstante und einen niedrigen dielektrischen Verlust und eignet sich daher für Hochfrequenz- und Breitbandanwendungen. Die Verwendung von Polyimid-Materialien in HF-Leiterplatten ermöglicht eine bessere Signalintegrität und geringere Störungen. Neben PTFE und PI gibt es speziell für HF-Anwendungen entwickelte Materialien mit niedriger Dielektrizitätskonstante, wie z. B. Polyimid mit niedriger Dielektrizitätskonstante (LCP). Diese Materialien bieten eine extrem niedrige Dielektrizitätskonstante und einen extrem niedrigen Verlust und eignen sich daher für Hochfrequenz-HF-Anwendungen, da sie eine höhere Signalgeschwindigkeit und eine bessere Signalintegrität bieten.

Verschiedene Designs in Hochfrequenz-PCB und PCB

Es gibt erhebliche Unterschiede bei den Designanforderungen zwischen konventionellen Leiterplatten und Hochfrequenz-Leiterplatten . Die HF-Signalübertragung ist für HF-Leiterplatten von entscheidender Bedeutung. Aufgrund der Hochfrequenznatur von HF-Signalen muss das Design von HF-Leiterplatten die Signalübertragung und -ausbreitung berücksichtigen. Dies erfordert sorgfältiges Routing und Schaltungslayout, um Signalverluste und Störungen zu minimieren. Bei konventionellen Leiterplatten muss der Hochfrequenz-Signalübertragung normalerweise keine besondere Aufmerksamkeit geschenkt werden. Sie bieten mehr Flexibilität bei Routing und Layout. Konventionelle Leiterplatten konzentrieren sich hauptsächlich auf die Übertragung von Niederfrequenzsignalen und Energie. Eine strikte Impedanzanpassung ist für eine effiziente und genaue HF-Signalübertragung unerlässlich. HF-Leiterplatten haben strengere Anforderungen an die Impedanzkontrolle, was eine präzise Anpassung der Impedanz zwischen Signalquellen, Übertragungsleitungen und Lasten erfordert. Konventionelle Leiterplatten haben weniger strenge Anforderungen an die Impedanzkontrolle und können gewisse Impedanzschwankungen tolerieren. Das Design konventioneller Leiterplatten betont Schaltungsfunktionalität und Konnektivität statt präziser Impedanzanpassung. Die HF-Signalübertragung stellt höhere Anforderungen an die Signalintegrität. HF-Leiterplatten müssen Faktoren wie Signallaufzeit, Übersprechen und Leistungsdämpfung berücksichtigen. Daher werden beim Design von HF-Leiterplatten spezielle Routing-Techniken, Schaltungsisolierungen und Abschirmmethoden eingesetzt, um die Signalintegrität aufrechtzuerhalten. Herkömmliche Leiterplatten stellen geringere Anforderungen an die Signalintegrität. Beim Design herkömmlicher Leiterplatten stehen die Schaltungskonnektivität und eine zuverlässige Signalübertragung im Vordergrund, ohne dass die Signalintegrität übermäßig berücksichtigt wird. Zusammenfassend lässt sich sagen, dass für HF-Leiterplatten strengere Designanforderungen gelten, die eine höhere Präzision und Fachkompetenz erfordern. Designer müssen über fundierte Kenntnisse von HF-Schaltungen und Hochfrequenzeigenschaften verfügen und spezielle Designtechniken und Prozesskontrollen einsetzen, um die Anforderungen der HF-Signalübertragung zu erfüllen. Andererseits bietet das Design herkömmlicher Leiterplatten mehr Freiheit, da der Schwerpunkt auf Schaltungsfunktionalität und Konnektivität liegt und geringere Anforderungen an die Hochfrequenzeigenschaften gestellt werden. Daher sollte die Wahl zwischen herkömmlichen Leiterplatten und HF-Leiterplatten auf den spezifischen Anwendungsanforderungen basieren.

Verschiedene Herstellungsverfahren für Hochfrequenz-Leiterplatten und PCB

Ein weiterer wesentlicher Unterschied zwischen herkömmlichen Leiterplatten und Hochfrequenz-Leiterplatten besteht im Herstellungsprozess.

Herstellungsprozess für Leiterplatten:

Design und Layout: Mithilfe von EDA-Software (Electronic Design Automation) wird das Schaltungsdesign in das PCB-Layout übertragen. Dazu gehören die Platzierung der Komponenten und die Festlegung der Routing-Pfade der Leiterplatte. Substratherstellung: Herkömmliche Leiterplatten verwenden in der Regel ein Substratmaterial namens glasfaserverstärktes Epoxidharz (FR-4). Das Substrat wird mit Kupferfolie beschichtet und unerwünschtes Kupfer wird anschließend mithilfe von Fotolithografie und chemischem Ätzen entfernt, wodurch die Metallspuren der Schaltung entstehen. Bohren: In die Leiterplatte werden Löcher gebohrt, um die Komponenten zu installieren und die Schaltung miteinander zu verbinden. Plattieren: Die Wände der gebohrten Löcher werden mit einem leitfähigen Material, in der Regel Kupfer, beschichtet, um die Konnektivität zu verbessern. Löten: Elektronische Komponenten werden auf die Leiterplatte gelötet. Dies kann manuell oder mithilfe automatisierter Geräte wie Wellenlötmaschinen oder Reflow-Öfen erfolgen. Prüfung und Qualitätskontrolle: Zusammengebaute Leiterplatten werden geprüft, um korrekte Funktionalität und Qualität sicherzustellen.

Herstellungsprozess für HF-Leiterplatten:

Materialauswahl: HF-Leiterplatten erfordern häufig spezielle Materialien wie Polytetrafluorethylen (PTFE) oder Polyphenylenoxid (PPO), um die Anforderungen der Hochfrequenz-Signalübertragung zu erfüllen. Spezielles Laminierungsverfahren: HF-Leiterplatten können Mehrschichtaufbauten mit unterschiedlichen dielektrischen Schichten und Metallschichten umfassen. Die Isolationseigenschaften zwischen diesen Schichten sind für die HF-Signalübertragung entscheidend. Hochpräzise Verarbeitung: Aufgrund der einzigartigen Natur von HF-Signalen erfordern HF-Leiterplatten eine höhere Präzision bei der Verarbeitung, beispielsweise kleinere Bohrdurchmesser und präzisere Leiterbahnbreiten. Impedanzkontrolle: HF-Leiterplatten müssen die Signalimpedanz streng kontrollieren, um eine stabile und konstante Signalübertragung zu gewährleisten. Dies kann spezielle Design- und Herstellungsverfahren wie Mikrostreifen- oder koplanare Wellenleiterstrukturen erfordern. Strenge Qualitätskontrolle: Der Herstellungsprozess von HF-Leiterplatten erfordert eine strengere Qualitätskontrolle, um sicherzustellen, dass die Leistung der Schaltung den Designanforderungen entspricht. Dazu gehört die Verwendung hochpräziser Testgeräte für Signal- und Impedanzmessungen.

Anwendungsbeispiele: Konventionelle Leiterplatten und HF-Leiterplatten in realen Anwendungen

Anwendungsbeispiele für konventionelle Leiterplatten:

Unterhaltungselektronik: Herkömmliche Leiterplatten werden häufig in Geräten der Unterhaltungselektronik wie Smartphones, Tablets, PCs usw. verwendet. Sie dienen zum Verbinden und Stützen verschiedener elektronischer Komponenten und Funktionsmodule, einschließlich Prozessoren, Speicher, Sensoren usw. Herkömmliche Leiterplatten sorgen in diesen Geräten für stabile Schaltkreisverbindungen und Signalübertragung. Fahrzeugelektronik: Elektronische Systeme in Fahrzeugen benötigen zuverlässige Leiterplatten zur Unterstützung verschiedener Funktionen, wie Motorsteuergeräte, Infotainmentsysteme, Navigationssysteme usw. Herkömmliche Leiterplatten werden in der Fahrzeugelektronik häufig verwendet, um eine zuverlässige Signalübertragung und Stromverteilung zu gewährleisten. Industrielle Automatisierung: Im Bereich der industriellen Automatisierung werden herkömmliche Leiterplatten zur Verbindung und Interaktion von Steuerungssystemen, Sensoren und Aktoren verwendet. Sie spielen eine entscheidende Rolle in Produktionslinien, Robotersteuerungen und Überwachungssystemen.

Anwendungsbeispiele für HF-Leiterplatten:

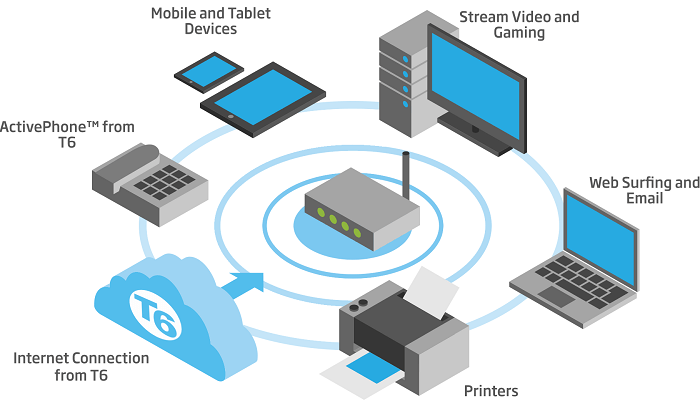

Drahtlose Kommunikation: HF-Leiterplatten sind für drahtlose Kommunikationsgeräte unverzichtbar. Beispielsweise benötigen Basisstationsantennen, Satellitenkommunikationsgeräte, WLAN-Router usw. HF-Leiterplatten für die Hochfrequenzsignalübertragung und Impedanzanpassung. HF-PCB-Anwendungen

Radarsysteme: Radarsysteme benötigen Hochfrequenz- und Hochleistungsleiterplatten für eine präzise Signalverarbeitung und HF-Energieübertragung. HF-Leiterplatten finden breite Anwendung in zivilen und militärischen Radarsystemen, wie z. B. Wetterradaren, Flugzeugnavigationsradaren usw. Radar-Systeme

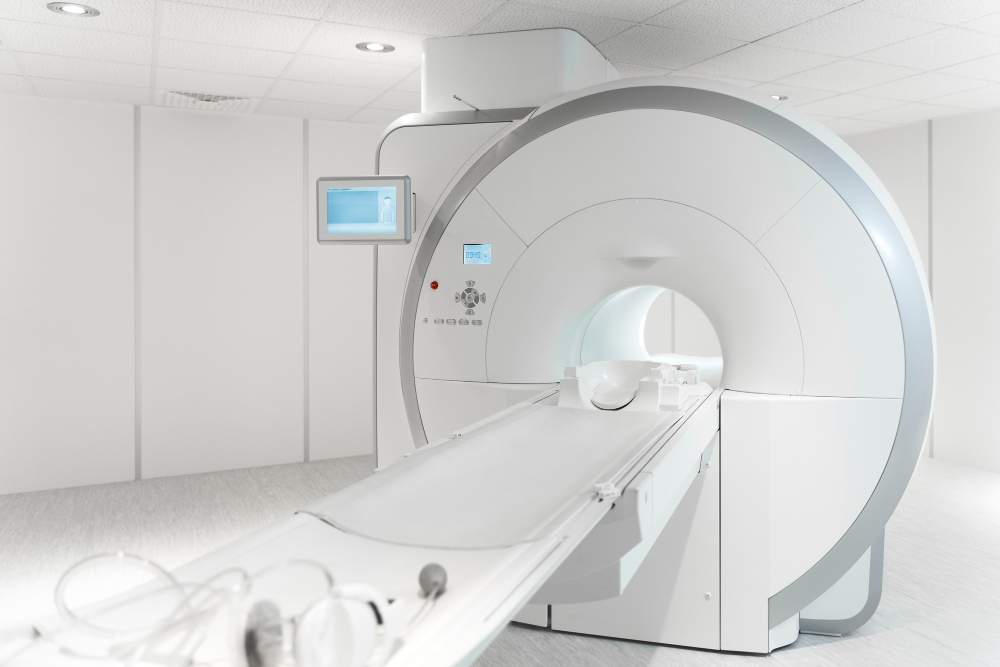

Medizinische Geräte: Einige medizinische Geräte wie MRT-Scanner, Herzschrittmacher und drahtlose medizinische Sensoren benötigen HF-Leiterplatten für die Hochfrequenzsignalübertragung und präzise Datenverarbeitung. Medizinprodukte-MRT-Scanner

In diesem Artikel haben wir die Unterschiede und Anwendungen zwischen Hochfrequenz-Leiterplatten (HF-Leiterplatten) und konventionellen Leiterplatten (Leiterplatten) ausführlich erörtert. Wir haben erhebliche Unterschiede zwischen diesen beiden Leiterplattentypen hinsichtlich Materialauswahl, Designanforderungen und Herstellungsprozessen festgestellt. In der Praxis finden konventionelle Leiterplatten breite Anwendung in allgemeinen elektronischen Geräten, Konsumgütern und der industriellen Steuerung. HF-Leiterplatten hingegen eignen sich hervorragend für Bereiche wie Kommunikation, Radar, Radiofrequenz-Identifikation (RFID) und drahtlose Sensornetzwerke, in denen die Hochfrequenzleistung entscheidend ist. Daher empfehlen wir dringend, diese beiden Leiterplattentypen bei der Auswahl einer geeigneten Option sorgfältig anhand der spezifischen Anforderungen zu bewerten und zu vergleichen. Die Wahl sollte unter Berücksichtigung von Faktoren wie Frequenzanforderungen, Signalübertragungseigenschaften und Leistungsanforderungen getroffen werden, um optimale Schaltungsleistung und Betriebsstabilität zu gewährleisten.
