1 Wahl zwischen Rigid-Flex-Board und FPC: Abwägung von Vor- und Nachteilen

Vorteile von Rigid-Flex-Boards

Rigid-Flex-Platinen vereinen die Funktionalität starrer und flexibler Bauteile auf einer einzigen Leiterplatte. Dieses Design reduziert die Anzahl der Verbindungen und Steckverbinder zwischen den Komponenten, spart Platz und erleichtert die Integration elektronischer Elemente in kompakte Geräte oder Systeme. Die Designflexibilität von Rigid-Flex-Platinen ermöglicht zudem individuelle Layouts, die spezifischen Anwendungsanforderungen besser gerecht werden und komplexe elektronische Designs ermöglichen. Die Kombination aus starren und flexiblen Materialien in Rigid-Flex-Platinen sorgt für höhere Zuverlässigkeit und Langlebigkeit. Der starre Anteil bietet stabilen Halt und mechanische Festigkeit und verhindert so Beschädigungen der Platine durch Vibrationen oder Biegung. Der flexible Anteil passt sich Biegung und Verdrehung an, reduziert mechanische Belastungen und verbessert so Lebensdauer und Zuverlässigkeit der Platine. Das Design von Rigid-Flex-Platinen macht die Vielzahl an Steckverbindern und Plug-ins, die bei herkömmlichen Leiterplatten erforderlich sind, überflüssig. Dadurch reduziert sich die Anzahl der Verbindungspunkte, wodurch potenzielle Verbindungsprobleme und Fehlerquellen minimiert werden, was die Gesamtzuverlässigkeit der Schaltung verbessert. Die reduzierte Anzahl an Steckverbindern vereinfacht zudem den Montageprozess und spart Produktionskosten und -zeit. Rigid-Flex-Platinen können die Anzahl der Komponenten und Montageschritte reduzieren, was zu geringeren Fertigungskosten und kürzeren Montagezeiten führt. Im Vergleich zu herkömmlichen Methoden, bei denen separate Leiterplatten und Kabelbäume verwendet werden, reduziert das integrierte Design von Starrflex-Platinen Fehler und Ausfälle während der Montage und verbessert so die Produktionseffizienz.

Nachteile von Rigid-Flex-Boards

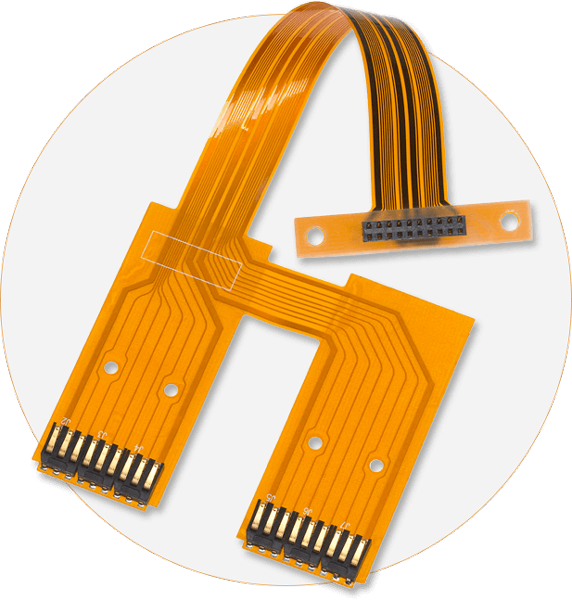

Vorteile von FPC

Flexible Leiterplatten lassen sich biegen und falten und passen sich so an verschiedene Formen und Größen von Geräten an. Diese Flexibilität macht flexible Leiterplatten besonders geeignet für Anwendungen mit begrenztem Platz oder gekrümmten Installationen. Flexible Leiterplatten bestehen aus dünnen und leichten flexiblen Substraten und sind daher im Vergleich zu starren Leiterplatten dünner und leichter. Dies macht flexible Leiterplatten besonders nützlich für kleine Geräte mit Gewichts- und Volumenbeschränkungen, wie z. B. Mobilgeräte, tragbare Geräte und medizinische Geräte. Flexible Leiterplatten ermöglichen eine Verdrahtung mit hoher Dichte, da sie durch die Verwendung dünner Filme, mehrschichtiger Stapelung oder gekrümmter Pfade mehr Schaltkreise aufnehmen können. Dies bietet mehr Anschlusspunkte und eine höhere Verdrahtungsdichte und erleichtert die Entwicklung komplexer Schaltungen und Funktionen. Darüber hinaus reduzieren flexible Leiterplatten die Anzahl der Anschlusspunkte und Steckverbinder, wodurch potenzielle Fehlerquellen reduziert und die Systemzuverlässigkeit verbessert wird. Die flexiblen Substrate flexibler Leiterplatten weisen typischerweise eine gute elektromagnetische Abschirmung auf. Sie bieten eine geringere elektromagnetische Strahlung und Empfindlichkeit und reduzieren so die Auswirkungen von Störungen und Rauschen. Dies ist entscheidend für hochfrequente und empfindliche Anwendungen wie Kommunikationsgeräte und HF-Schaltungen. Flexible Leiterplatten verwenden typischerweise zuverlässige Verbindungsmethoden wie Löten oder Kompressionskleben, um elektronische Komponenten und Geräte zu verbinden. Diese Verbindungsmethoden bieten gute elektrische Verbindungen und mechanische Fixierung und halten Umweltbelastungen wie Vibrationen, Stößen und Temperaturschwankungen stand. Die flexiblen Substrate und zuverlässigen Verbindungsmethoden verleihen flexiblen Leiterplatten eine hohe Vibrations- und Stoßfestigkeit. Sie gewährleisten die Stabilität und Zuverlässigkeit der Schaltung in vibrierenden und stoßbelasteten Umgebungen und eignen sich daher für Anwendungen wie mobile Geräte und Automobilelektronik, die empfindlich auf Vibrationen und Stöße reagieren.

Nachteile von FPC
