Die Kunst des Leiterplattendesigns und der Leiterplattenherstellung meistern: Tipps und Techniken für den Erfolg

2023-06-20Reporter: SprintPCB

Leiterplatten (PCBs) sind unverzichtbare Schlüsselkomponenten moderner elektronischer Geräte. Ob kleines elektronisches Gerät oder große Industrieanlage – hochwertige und zuverlässige Leiterplatten sind erforderlich, um Leistung und Zuverlässigkeit zu gewährleisten. Dieser Artikel enthält einige erfolgreiche Tipps und Techniken für PCB-Enthusiasten, die ihnen helfen, die Kunst des Leiterplattendesigns und der Leiterplattenherstellung zu meistern.

Schritt 1: Die Designprinzipien von Leiterplatten verstehen

Bevor Sie mit dem Design von Leiterplatten beginnen, ist es wichtig, die zugrunde liegenden Prinzipien gründlich zu verstehen. Die Beherrschung der Grundlagen der elektrischen Prinzipien, der Signalübertragung, der Rauschunterdrückung und der elektromagnetischen Verträglichkeit kann Designern helfen, potenzielle Probleme zu vermeiden und die Designqualität zu verbessern. Hier sind einige wichtige Konzepte und Prinzipien zu den Grundlagen der elektrischen Prinzipien, der Signalübertragung, der Rauschunterdrückung und der elektromagnetischen Verträglichkeit. Elektrische Prinzipien: Spannung: Stellt die Potenzialdifferenz dar und dient als treibende Kraft für den Ladungsfluss in einem Stromkreis. Strom: Bezeichnet die Geschwindigkeit, mit der Ladung durch einen Leiter fließt und stellt den Ladungsfluss in einem Stromkreis dar. Widerstand: Bestimmt den Grad der Behinderung des Stromflusses, gemessen in Ohm. Kapazität: Die Fähigkeit, Ladungen zu speichern, wodurch Ladungen zwischen zwei Leitern getrennt werden. Induktivität: Die Reaktion eines Leiters auf Stromänderungen, die ein Magnetfeld erzeugt. Signalübertragung: Übertragungsleitung: Ein Draht oder Kabel zur Signalübertragung innerhalb eines Stromkreises. Bandbreite: Der Frequenzbereich, den eine Signalübertragungsleitung übertragen kann. Taktsignal: Ein Signal zur Synchronisierung und Taktung verschiedener Komponenten in elektronischen Geräten. Serielle Kommunikation: Eine Kommunikationsmethode, die Daten bitweise überträgt. Parallele Kommunikation: Eine Kommunikationsmethode, die mehrere Bits gleichzeitig überträgt. Rauschunterdrückung: Signalstörungen: Elektromagnetische Störungen durch andere elektronische Geräte oder Schaltkreise, die die Signalqualität beeinträchtigen. Erdschleifen: Rauschen, das durch Potenzialunterschiede bei der Erdung zwischen verschiedenen Standorten verursacht wird. Rauschunterdrückung: Die Reduzierung von Rauschstörungen durch Methoden wie Filter, Abschirmung und Entkopplungskondensatoren. Differenzsignal: Reduzierung von Rauschstörungen durch Kombination eines Signals mit seinem invertierten Signal. Elektromagnetische Verträglichkeit: Elektromagnetische Strahlung: Elektromagnetische Wellen, die von elektronischen Geräten erzeugt werden und andere Geräte stören können. Abschirmung: Die Verwendung von Metallgehäusen oder -schichten zum Blockieren und Isolieren elektromagnetischer Strahlung und Störungen. Erdungsdesign: Sachgemäße Planung und Verbindung der Geräteerdung zur Reduzierung elektromagnetischer Störungen und Erdschleifen. Ein gründliches Verständnis dieser Konzepte wird Ihnen helfen, Probleme zu lösen und Ihre Designs während des PCB-Design- und -Herstellungsprozesses besser zu optimieren.

Schritt 2: Auswahl des geeigneten Leiterplatten-Designtools

Die Wahl des richtigen Leiterplatten-Design-Tools ist einer der Schlüsselfaktoren für den Erfolg. Auf dem Markt gibt es viele leistungsstarke Leiterplatten-Design-Software, wie Altium Designer, Eagle und KiCad. Durch die Auswahl eines passenden Tools können Designer ihre Leiterplatten-Design-Arbeit effizient abschließen. Hier sind einige Vor- und Nachteile von Leiterplatten-Design-Software wie Altium Designer , Eagle und KiCad .

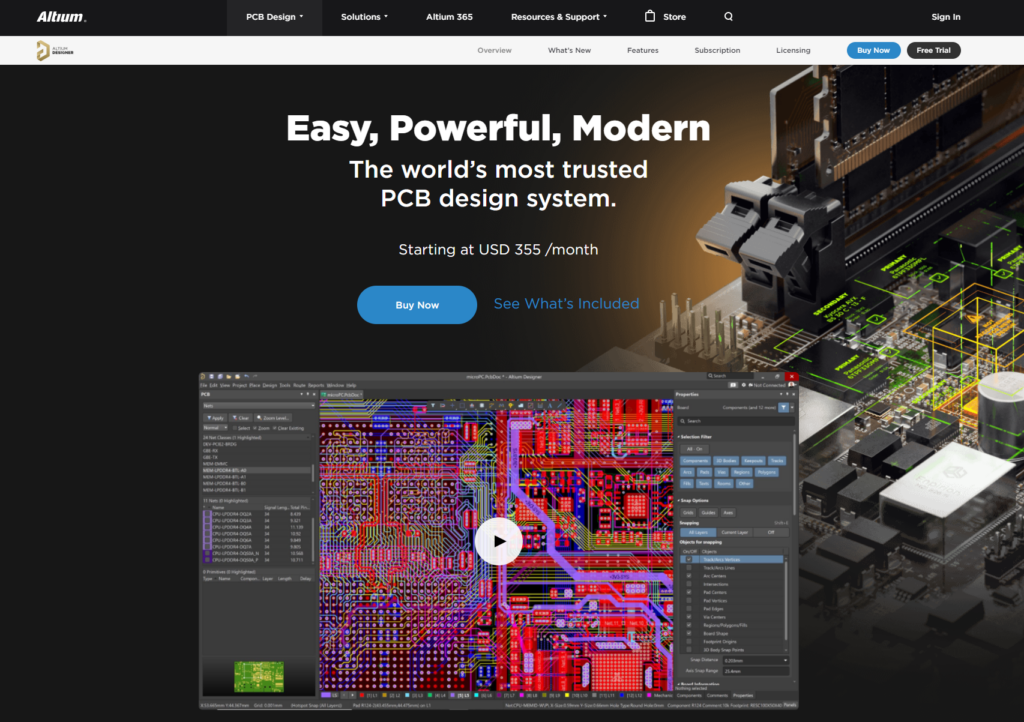

Leiterplatten-Designtool

Vorteile von Altium Designer: Leistungsstarke Funktionen und umfassende Designumgebung für komplexe PCB-Designs. Umfangreiche Bibliothek und Komponentendatenbank für komfortable Nutzung durch Designer. Erweiterte Layout- und Routing-Funktionen für die effiziente Bearbeitung komplexer Schaltungsentwürfe. Unterstützung mehrerer Dateiformate und integrierte Versionskontrollsysteme für einfache Teamzusammenarbeit. Umfangreiche Simulations- und Validierungstools für Designüberprüfung und Problemlösung. Nachteile von Altium Designer: Hohe Kosten, die für einzelne Designer oder kleine Teams möglicherweise unerschwinglich sind. Der Lernaufwand ist steil und es dauert eine Weile, bis man sich mit der Software vertraut gemacht und sie beherrscht. Die Bearbeitung umfangreicher Projekte kann höhere Computeranforderungen und -ressourcen erfordern.

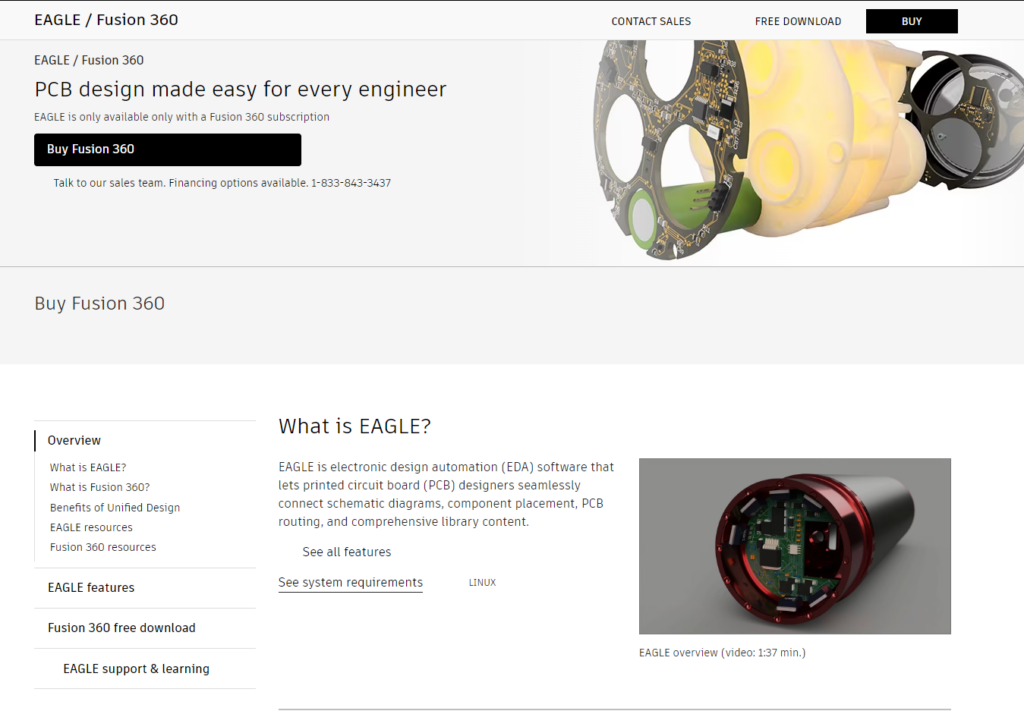

Leiterplatten-Designtool Eagle

Vorteile von Eagle: Benutzerfreundliche Oberfläche, leicht zu erlernen und zu verwenden. Kostenlose Version für Einzeldesigner oder kleine Projekte. Aktive Benutzer-Community und umfangreiche Ressourcenunterstützung. Gute Layout- und Routing-Funktionen für mittelgroße PCB-Designs. Nachteile von Eagle: Leistungseinschränkungen bei komplexen und umfangreichen Projekten. Eingeschränkte Funktionalität, da einige erweiterte Funktionen und Simulationstools fehlen. Für erweiterte Funktionen und erweiterte Funktionalität kann der Kauf einer kostenpflichtigen Version erforderlich sein. Leiterplatten-Design-Tool 1

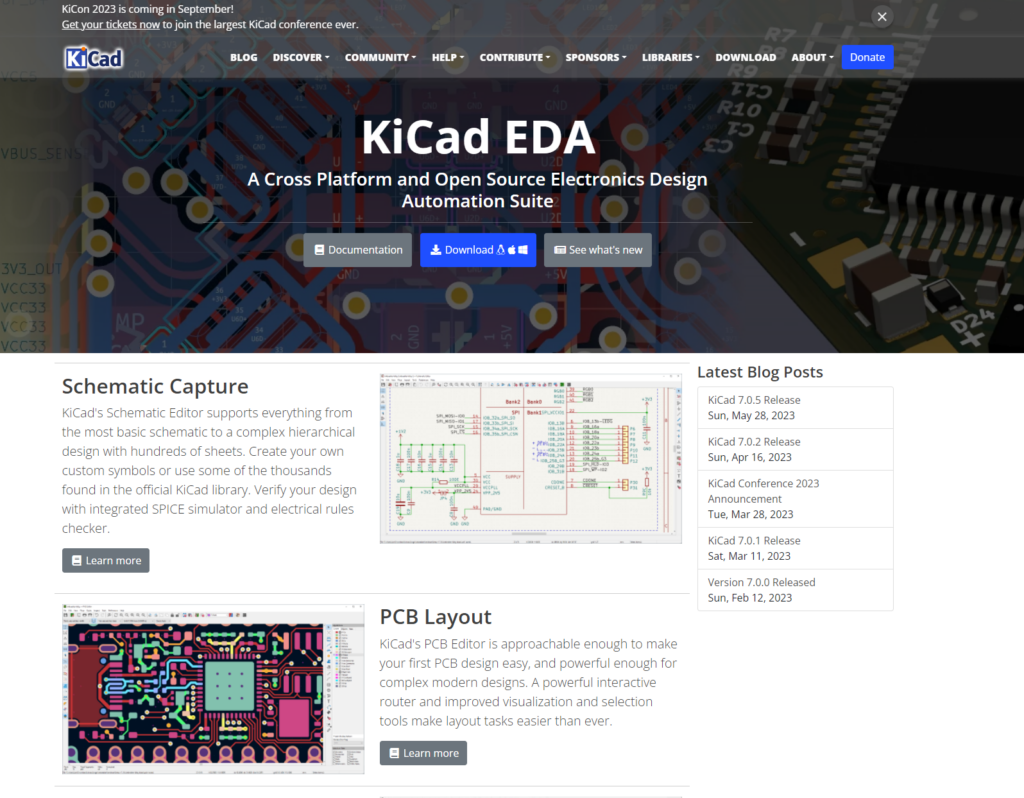

Vorteile von KiCad: Kostenlos und Open Source, geeignet für einzelne Designer und kleine Teams. Bietet stabile Layout- und Routing-Funktionen für mittelgroße PCB-Designs. Aktive Benutzer-Community und umfangreiche Ressourcenunterstützung. Anpassbare und erweiterbare Softwarefunktionen für individuelle Bedürfnisse. Nachteile von KiCad: Steile Lernkurve, mehr Zeitaufwand im Vergleich zu anderer kommerzieller Software. Bestimmte erweiterte Funktionen und Simulationstools können fehlen oder im Vergleich zu kommerzieller Software weniger leistungsfähig sein. Es fehlen einige erweiterte Funktionen wie 3D-Visualisierung.

Schritt 3: Sorgfältiges Layout und Routing im Leiterplattendesign

Layout im Leiterplattendesign

Gutes Layout und Routing können Signalstörungen und Rauschen minimieren und gleichzeitig die Leistung und Stabilität der Schaltung verbessern. Beim Layout sollten Designer die Komponenten sinnvoll platzieren, auf die Verlegung von Signalen und Stromleitungen achten und die Massefläche planen. Beim Routing sollten geeignete Leiterbahnbreiten und -abstände verwendet werden, um gegenseitige Störungen zu vermeiden und die Signalintegrität zu optimieren. Hier sind einige praktische Beispiele und Techniken zur Minimierung von Signalstörungen und Rauschen sowie zur Verbesserung der Schaltungsleistung und -stabilität beim PCB-Layout und -Routing. Trennung von analogen und digitalen Signalen: Trennen Sie das Layout von analogen und digitalen Signalen, um gegenseitige Störungen zu vermeiden. Analoge Signale sind typischerweise empfindlicher und sollten so weit wie möglich von digitalen Signalen isoliert werden. Masseflächenplanung: Eine ordnungsgemäße Masseflächenplanung reduziert Rauschen und Störungen auf dem Masserückweg. Sorgen Sie für ausreichend Masseflächen und gute Verbindungen zu den Masseanschlüssen relevanter Komponenten. Umgang mit Hochgeschwindigkeitssignalen: Verwenden Sie für Hochgeschwindigkeitssignalleitungen Techniken wie Differenzpaare, Impedanzanpassung und Signallängenanpassung, um die Signalintegrität zu gewährleisten. Diese Techniken können Signalverzerrungen und Übersprechen reduzieren und so die Signalqualität verbessern. Strom- und Signalleitungen trennen: Trennen Sie Strom- und Signalleitungen, um die Auswirkungen von Stromrauschen auf die Signale zu minimieren. Vermeiden Sie die parallele Verlegung von Strom- und Signalleitungen und halten Sie diese so weit wie möglich voneinander entfernt. Vermeidung von Kreuzstörungen: Vermeiden Sie beim Routing das Überkreuzen von Signalleitungen. Kreuzstörungen können Übersprechen und elektromagnetische Störungen verursachen und so die Signalqualität verschlechtern. Verwenden Sie Interlayer-Routing oder Durchkontaktierungen für Verbindungen zwischen den Schichten, um Kreuzstörungen zu vermeiden. Pin-Zuweisungsstrategie: Weisen Sie Pins sinnvoll zu, um die Signalwege zwischen relevanten Komponenten so kurz und direkt wie möglich zu halten. Dies trägt dazu bei, Verzögerungen bei der Signalübertragung, Verluste und Übersprechen der Schaltung zu reduzieren. Impedanz steuern: Steuern Sie die Impedanz der Signalleitungen, um sie entsprechend den Designanforderungen an die charakteristische Impedanz von Treibern und Empfängern anzupassen. Impedanzfehlanpassung kann zu Signalreflexionen und Integritätsproblemen führen. Erdungspin-Layout: Versuchen Sie bei empfindlichen analogen Schaltungen, Erdungspins zusammen zu konzentrieren, um gute Erdungspunkte zu bilden und so das Rauschen auf dem Erdungsrückweg zu reduzieren. Elektromagnetische Abschirmung: Bei rauschempfindlichen Schaltkreisen oder Modulen können elektromagnetische Abschirmtechniken wie Abschirmdosen, Abschirmungen zwischen den Schichten und Masseflächenisolierung eingesetzt werden, um die Auswirkungen externer Störungen zu reduzieren. Kopplung und Verdrillung: Signale, die gekoppelt werden müssen, wie Taktsignale und die entsprechenden Masseleitungen, sollten verdrillt zusammengeführt werden, um Störungen und Übersprechen zu minimieren.

Schritt 4: Wärmemanagement berücksichtigen

Das Wärmemanagement ist ein wesentlicher Faktor bei Hochleistungs- oder großen Leiterplattendesigns. Die richtige Platzierung von Kühlkörpern, Lüftern oder Kühlkörpern ist notwendig, um sicherzustellen, dass die Schaltkreistemperatur innerhalb akzeptabler Grenzen bleibt. Zusätzlich kann die Wahl geeigneter Wärmematerialien und -techniken wie Kühlkörper, Wärmeleitpads und Wärmeleitpaste die Wärmeableitung verbessern. Kühlkörper, Wärmeleitpads und Wärmeleitpaste sind gängige Lösungen für das Wärmemanagement in elektronischen Geräten oder Leiterplatten. Sie funktionieren jeweils nach unterschiedlichen Prinzipien, die im Folgenden erläutert werden. Ein Kühlkörper ist ein Metallbauteil mit hoher Wärmeleitfähigkeit, typischerweise aus Aluminium oder Kupfer. Sein Funktionsprinzip besteht darin, die Oberfläche zu vergrößern und so die Wärmeleitung und -ableitung zu beschleunigen. Der Kühlkörper kommt in engen Kontakt mit dem zu kühlenden Bauteil, beispielsweise einem Prozessor oder Leistungsverstärker, und überträgt die Wärme durch Wärmeleitung von der Bauteiloberfläche auf den Kühlkörper. Die Wärme wird dann über die größere Oberfläche der Kühlrippen an die Umgebungsluft abgegeben. Bei der Kühlkörperkonstruktion stehen typischerweise die Maximierung der Oberfläche, die Verbesserung der Wärmeableitungseffizienz und die Verbesserung der Luftkonvektion im Vordergrund, um die Kühlleistung weiter zu verbessern. Ein Wärmeleitpad ist ein weiches Material, typischerweise aus Silikongel oder Gummi mit guter Wärmeleitfähigkeit. Sein Funktionsprinzip besteht darin, den Spalt zwischen Wärmequelle und Kühlkörper zu füllen, um die Wärmeleitfähigkeit zu verbessern. Wärmeleitpads können zwischen elektronischen Bauteilen (wie Chips oder Leistungsmodulen) und Kühlkörpern platziert werden. Sie sind bis zu einem gewissen Grad komprimierbar, wodurch sie unregelmäßige Lücken füllen und einen besseren Wärmeleitpfad bieten. Die Wärmeleitfähigkeit des Wärmeleitpads trägt zu einer schnellen Wärmeübertragung von der Wärmequelle zum Kühlkörper bei und sorgt so für ein effektives Wärmemanagement. Wärmeleitpaste ist eine Verbindung mit hoher Wärmeleitfähigkeit, meist aus Silikonfett oder Metalloxiden. Ihr Funktionsprinzip besteht darin, winzige Lücken zwischen der Oberfläche elektronischer Bauteile und dem Kühlkörper zu füllen und so die Wärmeleitfähigkeit zwischen beiden zu verbessern. Die Hauptaufgabe von Wärmeleitpaste besteht darin, kleine Oberflächenunregelmäßigkeiten und Lücken zu füllen, den Wärmewiderstand an der thermischen Schnittstelle zu reduzieren und die Wärmeleitfähigkeit zu verbessern. Durch das Auftragen einer angemessenen Menge Wärmeleitpaste lässt sich ein besserer Wärmekontakt erreichen und die Wärmeleitung von der Wärmequelle zum Kühlkörper verbessern. Diese Wärmemanagementlösungen spielen eine entscheidende Rolle in elektronischen Geräten, da sie zur effizienten Wärmeübertragung von Wärmequellen zu Kühlkörpern beitragen und sicherstellen, dass die Gerätetemperatur in einem sicheren Bereich bleibt.

Schritt 5: Auswahl geeigneter Materialien und Hersteller

Die Wahl hochwertiger Leiterplattenmaterialien und zuverlässiger Hersteller ist entscheidend für die Leistung und Zuverlässigkeit der Leiterplatte. Hochwertige Materialien sorgen für eine bessere Signalübertragung und mechanische Festigkeit, während zuverlässige Hersteller hochwertige Fertigungsprozesse und pünktliche Lieferung gewährleisten. Hier sind einige bekannte Leiterplattenmaterialmarken. Isola ist ein weltweit führender Hersteller von Hochleistungs-Isoliersubstratmaterialien und bietet eine breite Palette an Leiterplattenmateriallösungen. Die Rogers Corporation ist auf Hochleistungsmaterialien spezialisiert und bietet innovative Leiterplattenmaterialien wie die Serien RO4000, RO3000 und RT/Duroid für die Elektronikindustrie.

Rogers Corporation

Panasonic ist ein renommierter Elektronikhersteller, der auch eine Vielzahl von PCB-Materialien anbietet, darunter Hochleistungs-Kupferfolie und Polyimidsubstrate.

Panasonic

Shengyi Technology ist einer der führenden Hersteller von PCB-Materialien in China und bietet eine breite Palette an Kupferfolien, vorimprägnierten Filmen und Substratmaterialien.

ITEQ ist ein weltweit führender Anbieter von Hochleistungssubstratmaterialien, darunter Glasfaserplatten, Polyimidplatten und Mehrschichtmaterialien. Die Ventec International Group bietet innovative Leiterplattenmateriallösungen, darunter Hochgeschwindigkeits-/Hochfrequenzmaterialien, Wärmemanagementmaterialien und umweltfreundliche Materialien. TUC ist ein Anbieter, der sich auf starre und flexible Leiterplattenmaterialien konzentriert. Seine Produkte finden breite Anwendung in der Automobil-, Kommunikations- und Unterhaltungselektronikbranche.

Schritt 6: Führen Sie strenge Tests und Validierungen durch

Die Durchführung strenger Tests und Validierungen ist ein wesentlicher Schritt, bevor mit der Massenproduktion der Leiterplatte begonnen wird. Durch den Einsatz verschiedener Testmethoden wie Funktionstests, Signalintegritätstests und Zuverlässigkeitstests wird sichergestellt, dass die Leistung der Leiterplatte den Erwartungen entspricht, und potenzielle Probleme werden erkannt und behoben. Funktionstests, Signalintegritätstests und Zuverlässigkeitstests sind wichtige Testmethoden bei der Entwicklung und Herstellung von Leiterplatten, die dazu beitragen, die Leistung und Zuverlässigkeit der Leiterplatte sicherzustellen. Hier sind einige gängige Methoden und Schritte für diese Tests. Ziel von Funktionstests ist es zu überprüfen, ob die Schaltkreise und Komponenten auf der Leiterplatte wie erwartet funktionieren. Diese Tests können in den folgenden Schritten durchgeführt werden. Testplan erstellen: Bestimmen Sie die zu testenden Funktionen und die erwarteten Ergebnisse. Testskripte schreiben: Bereiten Sie Testskripte oder Testfälle basierend auf dem Testplan vor. Testgeräte einrichten: Besorgen Sie sich die erforderlichen Testgeräte und Werkzeuge wie Oszilloskope, Multimeter usw. Testgeräte anschließen: Schließen Sie die Testgeräte an die entsprechenden Schnittstellen oder Pins auf der Leiterplatte an. Tests ausführen: Folgen Sie den Testskripten Schritt für Schritt und zeichnen Sie die Testergebnisse auf. Ergebnisse analysieren: Analysieren Sie die Testergebnisse, um zu bestätigen, dass die Funktionalität richtig arbeitet. Probleme beheben: Wenn während des Tests Probleme erkannt werden, suchen und beheben Sie die Fehler und wiederholen Sie den Test entsprechend. Signalintegritätstests werden verwendet, um sicherzustellen, dass Signale während ihrer Übertragung auf der Leiterplatte nicht durch Rauschen, Verzerrungen oder Störungen beeinflusst werden. Dies sind die allgemeinen Schritte zur Durchführung von Signalintegritätstests. Eine Signalintegritätstestplatine entwerfen: Erstellen Sie eine dedizierte Platine oder Schaltung für Signalintegritätstests. Testpunkte definieren: Wählen Sie die zu testenden Signalpfade und Testpunkte aus. Signalsonden hinzufügen: Schließen Sie Signalsonden an die Testpunkte an, um die Wellenform der Signale zu überwachen. Signale anwenden: Geben Sie geeignete Signale an den Testpunkten ein. Signalwellenformen beobachten: Verwenden Sie Geräte wie Oszilloskope oder Logikanalysatoren, um Wellenform, Rauschen und Timing der Signale zu beobachten. Ergebnisse analysieren: Bewerten Sie die Signalintegrität, indem Sie die erwarteten Signalwellenformen mit den beobachteten Wellenformen vergleichen. Optimieren Sie das Design: Wenn Probleme mit der Signalintegrität auftreten, passen Sie das PCB-Design an, z. B. durch Ändern des Routings, Hinzufügen von Abschlusswiderständen oder Integrieren einer Abschirmung. Zuverlässigkeitstests zielen darauf ab, die Leistung und Zuverlässigkeit der PCB im Langzeitbetrieb zu bewerten. Hier sind einige gängige Methoden zur Durchführung von Zuverlässigkeitstests. Temperaturwechseltests: Setzen Sie die PCB unterschiedlichen Temperaturumgebungen wie hohen und niedrigen Temperaturen aus, um extreme Betriebsbedingungen zu simulieren. Vibrationstests: Schließen Sie die PCB an einen Vibrationstisch an und setzen Sie sie Vibrationstests mit unterschiedlichen Frequenzen und Amplituden aus, um Vibrationsumgebungen während Transport oder Betrieb zu simulieren. Feuchtigkeitstests:Setzen Sie die Leiterplatte einer Umgebung mit hoher Luftfeuchtigkeit aus, um ihre Feuchtigkeitstoleranz zu testen und feuchte Arbeitsbedingungen zu simulieren. Thermische Belastungstests: Bewerten Sie die Haltbarkeit der elektronischen Komponenten und Lötstellen der Leiterplatte durch Anlegen von elektrischem Strom und Durchführung von Temperaturwechseltests. Elektrische Leistungstests: Messen Sie elektrische Parameter wie Widerstand, Kapazität, Isolationswiderstand usw. an der Leiterplatte, um die Einhaltung der Spezifikationen zu überprüfen. Zuverlässigkeitsbewertung: Bewerten Sie die Zuverlässigkeit der Leiterplatte und identifizieren Sie potenzielle Probleme anhand der Testergebnisse und der Spezifikationsanforderungen. Die Kunst des Leiterplattendesigns und der Leiterplattenherstellung zu beherrschen, erfordert kontinuierliches Lernen und Übung. Durch ein tiefes Verständnis der Leiterplattendesignprinzipien, die Auswahl geeigneter Werkzeuge, sorgfältiges Layout und Routing, Berücksichtigung des Wärmemanagements, die Auswahl geeigneter Materialien und Hersteller sowie strenge Tests und Validierungen können Enthusiasten der Leiterplattenindustrie die Designqualität verbessern und die Leistung und Zuverlässigkeit der Leiterplatten sicherstellen. Durch ständiges Streben nach Exzellenz können auch Sie ein Meister des Leiterplattendesigns und der Leiterplattenherstellung werden!
