Umfassender Herstellungsprozess für starr-flexible Leiterplatten

2024-08-08Reporter: SprintPCB

In der modernen Elektronik hat sich die Herstellung von Rigid-Flex-Leiterplatten zu einer unverzichtbaren Technologie entwickelt, die beispiellose Vielseitigkeit und Zuverlässigkeit bietet. Als führender Hersteller von Rigid-Flex-Leiterplatten ist SprintPCB bestrebt, erstklassige Produkte zu liefern, die den hohen Anforderungen moderner Elektronikanwendungen gerecht werden. Dieser Artikel befasst sich mit den komplexen Prozessen der Rigid-Flex-Leiterplattenherstellung und unterstreicht die Handwerkskunst und Präzision, die unsere Produkte auszeichnen.

Rigid-Flex-Leiterplatten verstehen

Rigid-Flex-Leiterplatten vereinen die besten Eigenschaften von starren und flexiblen Leiterplatten und bieten Designern eine vielseitige Lösung, die die Geräteleistung verbessert und gleichzeitig Platz und Gewicht reduziert. Die Herstellung von Rigid-Flex-Leiterplatten umfasst mehrere kritische Schritte, die jeweils sorgfältige Detailgenauigkeit und fortschrittliche technologische Prozesse erfordern. Herstellung von starr-flexiblen Leiterplatten

Herstellung von starr-flexiblen Leiterplatten

Materialauswahl

Die Grundlage der Herstellung von Rigid-Flex-Leiterplatten bildet die Auswahl hochwertiger Materialien. SprintPCB verwendet branchenführende Substrate wie Polyimid für die flexiblen Schichten und FR4 für die starren Bereiche. Diese Materialien werden aufgrund ihrer hervorragenden thermischen Stabilität, mechanischen Festigkeit und Flexibilität ausgewählt und stellen sicher, dass das Endprodukt den anspruchsvollen Bedingungen seiner vorgesehenen Anwendung standhält.

Lagenaufbau

Ein besonderer Aspekt der Rigid-Flex-Leiterplattenherstellung ist der Lagenaufbau. Dabei werden mehrere Lagen starrer und flexibler Materialien präzise in einer bestimmten Reihenfolge angeordnet. Der Aufbau des Lagenaufbaus ist entscheidend für die Leistung der Leiterplatte, da er Flexibilität und Steifigkeit bei gleichzeitiger Wahrung der elektrischen Integrität ausbalancieren muss. Die Ingenieure von SprintPCB optimieren den Lagenaufbau mithilfe hochentwickelter Software und stellen so sicher, dass jede Lage korrekt ausgerichtet und verbunden ist.

Fotolithografie und Ätzen

Sobald der Lagenaufbau definiert ist, folgt als nächster Schritt bei der Herstellung von Rigid-Flex-Leiterplatten die Fotolithografie. Bei diesem Verfahren wird die Leiterplatte mit einem lichtempfindlichen Material beschichtet und durch eine Maske, die das Schaltungsmuster definiert, ultraviolettem Licht ausgesetzt. Die belichteten Bereiche werden anschließend entwickelt, wodurch ein präzises Muster entsteht, das geätzt wird, um die Leiterbahnen zu erzeugen. Dieser Schritt erfordert äußerste Präzision, um sicherzustellen, dass die Leiterbahnen präzise und fehlerfrei geformt sind.

Bohren und Plattieren

Das Bohren ist ein weiterer wichtiger Schritt bei der Herstellung von Rigid-Flex-Leiterplatten. Mikrovias und Durchgangslöcher werden gebohrt, um die verschiedenen Schichten der Leiterplatte zu verbinden. SprintPCB nutzt fortschrittliche Laserbohrtechnologie, um präzise und saubere Löcher zu erzeugen. Nach dem Bohren werden die Löcher mit Kupfer beschichtet, um zuverlässige elektrische Verbindungen zwischen den Schichten herzustellen. Der Beschichtungsprozess umfasst eine elektrochemische Abscheidung, die eine gleichmäßige Abdeckung und hervorragende Haftung gewährleistet.

Laminieren und Kleben

Der Laminierungsprozess bei der Herstellung von Rigid-Flex-Leiterplatten umfasst das Verbinden der Schichten unter hohem Druck und hoher Temperatur. Dieser Schritt ist entscheidend für die Schaffung einer starken und langlebigen Struktur, die mechanischen Belastungen standhält. Die flexiblen und starren Abschnitte werden sorgfältig ausgerichtet und verbunden, um eine nahtlose Integration zu gewährleisten. SprintPCB verwendet modernste Laminierungsanlagen, um konsistente und qualitativ hochwertige Ergebnisse zu erzielen.

Oberflächenbeschaffenheit und Montage

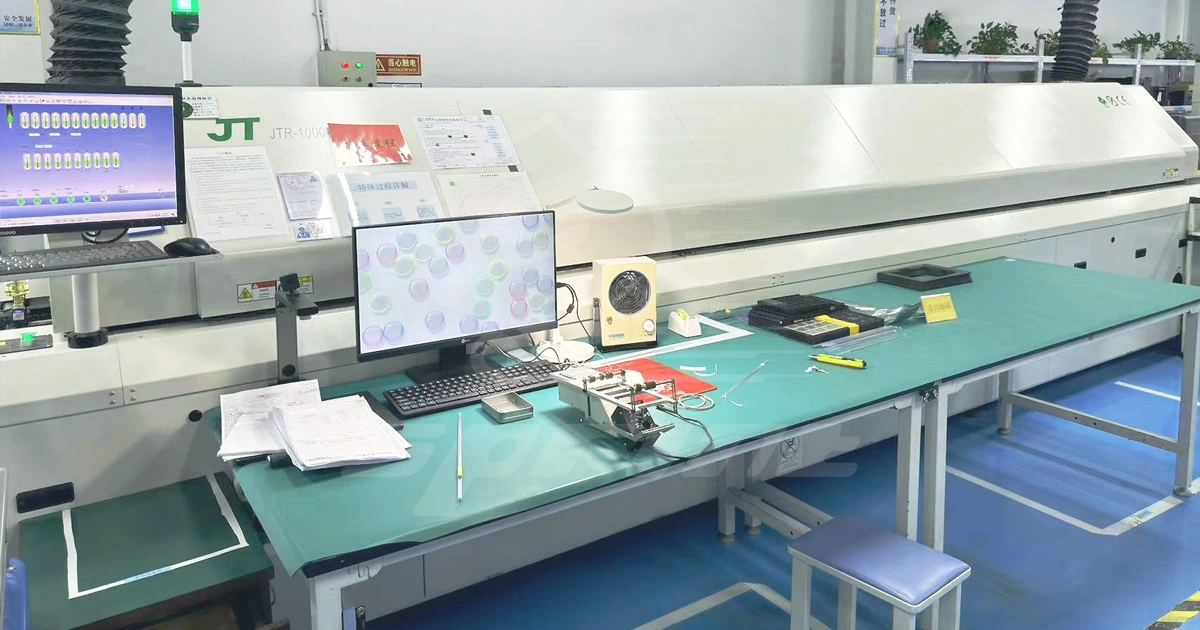

Die letzten Schritte bei der Herstellung von Rigid-Flex-Leiterplatten umfassen das Auftragen einer Oberflächenveredelung und die Montage der Komponenten. Oberflächenveredelungen wie ENIG (Electroless Nickel Immersion Gold) oder HASL (Hot Air Solder Leveling) schützen die Kupferleiterbahnen und sorgen für eine zuverlässige Lötoberfläche. Anschließend werden die Leiterplatten mit elektronischen Bauteilen bestückt. Automatisierte Bestückungsautomaten und Reflow-Lötverfahren gewährleisten Präzision und Zuverlässigkeit.

Qualitätssicherung

Bei SprintPCB steht die Qualitätssicherung bei der Herstellung von Rigid-Flex-Leiterplatten an erster Stelle. Jede Leiterplatte wird strengen Tests unterzogen, darunter elektrischen Tests, Temperaturwechseltests und mechanischen Belastungstests, um sicherzustellen, dass sie höchsten Leistungs- und Zuverlässigkeitsstandards entspricht. Unser Qualitätsanspruch spiegelt sich in unserer ISO-Zertifizierung und unserem Engagement für kontinuierliche Verbesserung wider. Die Herstellung von Rigid-Flex-Leiterplatten ist ein komplexer und präziser Prozess, der Fachwissen und fortschrittliche Technologie erfordert. SprintPCB ist stolz darauf, in diesem Bereich führend zu sein und hochwertige Rigid-Flex-Leiterplatten zu liefern, die den sich wandelnden Anforderungen der Elektronikindustrie gerecht werden. Unser Engagement für Spitzenleistung stellt sicher, dass unsere Kunden Produkte erhalten, die auch in anspruchsvollsten Anwendungen zuverlässig funktionieren.
