Leiterplatten sind wichtige Komponenten elektronischer Geräte. Als Plattform für den Anschluss und die Unterstützung elektronischer Komponenten beeinflussen Qualität und Leistung der Leiterplatten maßgeblich deren Zuverlässigkeit und Funktionalität. Die Oberflächenbehandlung ist einer der wichtigsten Schritte bei der Leiterplattenherstellung und trägt maßgeblich zur Qualitäts- und Zuverlässigkeitssicherung bei. Dieser Artikel befasst sich mit der Schichtdicke der Leiterplattenoberfläche und ihrem Zusammenhang mit den IPC-Standards (Institute for Printed Circuits). Die Schichtdicke der Oberflächenbehandlung bezeichnet die Dicke der Oberflächenschicht, die entscheidend für Leistung, Zuverlässigkeit und Lebensdauer von Leiterplatten ist. Die Einhaltung der IPC-Standards ist entscheidend für die Produktqualität und -konsistenz während des Herstellungsprozesses. Im folgenden Artikel befassen wir uns eingehend mit verschiedenen Oberflächenbehandlungsmethoden und den Anforderungen der IPC-Standards zur Schichtdicke der Leiterplattenoberfläche. Wir erläutern die Funktionsweise, Vorteile und Anwendungsszenarien der einzelnen Methoden und geben einen detaillierten Überblick über die IPC-Standards zur Schichtdicke der Leiterplattenoberfläche. Darüber hinaus bieten wir praktische Empfehlungen, die Herstellern dabei helfen, die Dicke der PCB-Oberflächenbehandlung in der Praxis umzusetzen und zu kontrollieren und so die Qualität und Leistung des Produkts sicherzustellen.
Das Grundkonzept der PCB-Oberflächenbehandlung.
Bei der Oberflächenbehandlung von Leiterplatten wird eine Schicht eines bestimmten Materials auf die Oberfläche einer Leiterplatte aufgetragen, um sie zu schützen, die Leitfähigkeit zu erhöhen, Korrosion zu verhindern oder die Lötbarkeit zu verbessern. Zu den gängigen Oberflächenbehandlungsmethoden im Leiterplattenherstellungsprozess gehören Chemisch Gold, Chemisch Silber, Chemisch Zinn und ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold).Chemisch Nickel-Immersion-Gold (ENIG):
ENIG ist ein Verfahren, bei dem eine Goldschicht durch stromloses Plattieren auf die Oberfläche einer Leiterplatte aufgebracht wird. Dabei wird ein elektrochemischer Prozess genutzt, um eine metallische Schutzschicht auf der Leiterplattenoberfläche zu erzeugen. ENIG bietet hervorragende Leitfähigkeit und Korrosionsbeständigkeit und ist daher die bevorzugte Wahl für Hochleistungsanwendungen. ENIG weist zudem eine gute Lötbarkeit auf, da Gold ein gut lötbares Metall ist.Chemisch Silber (ES):
Chemisch abgeschiedenes Silber ist ein Verfahren, bei dem durch stromloses Plattieren eine Silberschicht auf der Oberfläche einer Leiterplatte aufgebracht wird. Es bildet einen dünnen Silberfilm auf der Leiterplattenoberfläche. Es weist eine gute Leitfähigkeit und Wärmeleitfähigkeit auf und ist kostengünstig, was es für bestimmte Anwendungen zu einer Alternative macht. Chemisch abgeschiedenes Silber wird typischerweise in Hochfrequenzschaltungen oder Hochleistungsanwendungen eingesetzt.Heißluft-Lötnivellierung (HASL):
HASL, auch bekannt als Hot Air Solder Leveling, ist eine häufig verwendete Methode zur Oberflächenbehandlung. Dabei wird eine Zinnschicht auf die Oberfläche einer Leiterplatte aufgetragen und mit Heißluft geschmolzen und verteilt.ENEPIG (Chemisch abgeschiedenes Nickel, chemisch abgeschiedenes Palladium, Immersionsgold):
ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold) ist ein Hochleistungs-Oberflächenbehandlungsverfahren, bei dem eine dünne Schicht aus Nickel, Palladium und Gold nacheinander auf die Oberfläche einer Leiterplatte aufgebracht wird. Die Norm IPC-4556 deckt auch die Anforderungen für ENEPIG ab, einschließlich der Schichtdicke von Nickel, Palladium und Gold sowie Eigenschaften wie Hitzebeständigkeit, Korrosionsbeständigkeit und Lötbarkeit. In der Praxis müssen Hersteller das geeignete Oberflächenbehandlungsverfahren basierend auf spezifischen Anwendungen und Anforderungen auswählen und die Schichtdicke der Oberflächenbehandlung streng kontrollieren, um die Leistung und Zuverlässigkeit der Leiterplatten sicherzustellen. Dies beinhaltet die Verwendung geeigneter Prozessparameter und Qualitätskontrollmaßnahmen, wie z. B. genaue Materialmessung und Prüfmethoden, um die Einhaltung der IPC-Standards zu gewährleisten.Die Bedeutung der Dicke der PCB-Oberflächenbehandlung
Die Dicke der Oberflächenbeschichtung einer Leiterplatte spielt eine entscheidende Rolle für die Lötzuverlässigkeit, die elektrische Leistung, die Korrosionsbeständigkeit, die Lötprozessfähigkeit und die Kompatibilität. Die Dicke der Oberflächenbeschichtung einer Leiterplatte ist entscheidend für die Lötzuverlässigkeit. Oberflächenbeschichtungen wie Chemisch Gold, Chemisch Silber und Chemisch Zinn sorgen für eine gute Lötoberfläche, ermöglichen eine optimale Benetzung des Lots und die Bildung gleichmäßiger Lötstellen. Die richtige Dicke der Oberflächenbeschichtung gewährleistet die Qualität der Lötstellen, verhindert Lötfehler wie Lotablösung und unvollständige Füllung der Lötstellen und verbessert so die Lötzuverlässigkeit der Leiterplatte. Die Dicke der Oberflächenbeschichtung einer Leiterplatte ist auch entscheidend für die elektrische Leistung. Verschiedene Oberflächenbeschichtungsverfahren weisen unterschiedliche Widerstands- und Leitfähigkeitseigenschaften auf. Durch die Kontrolle der Dicke der Oberflächenbeschichtung kann sichergestellt werden, dass Widerstandswerte und Leitfähigkeitseigenschaften innerhalb des erforderlichen Auslegungsbereichs liegen und so die normale Funktionalität und Leistung der Schaltung erhalten bleiben. Die Oberflächenbeschichtung kann eine Schutzbarriere bilden und verhindern, dass die Metallleiterbahnen und -pads der Leiterplatte mit Sauerstoff, Feuchtigkeit, Chemikalien und anderen Umwelteinflüssen reagieren. Die richtige Schichtdicke der Oberflächenbehandlung kann die Korrosionsbeständigkeit der Leiterplatte wirksam verbessern und ihre Lebensdauer verlängern. Die Oberflächenbehandlung kann die Lötprozessleistung von Leiterplatten verbessern. Beispielsweise bietet eine Oberflächenbehandlung mit Immersiongold eine ausgezeichnete Lötbarkeit und Oxidationsbeständigkeit, wodurch der Lötprozess stabiler und kontrollierbarer wird. Eine geeignete Schichtdicke der Oberflächenbehandlung kann geeignete Lötbedingungen und Prozessfenster schaffen, wodurch das Auftreten von Lötfehlern reduziert und die Produktionseffizienz verbessert wird. Verschiedene elektronische Komponenten und Geräte können spezifische Anforderungen an die Schichtdicke der Leiterplattenoberfläche haben. Die Einhaltung der IPC-Standards (Institute for Printed Circuits) und Branchenspezifikationen, um sicherzustellen, dass die Schichtdicke der Leiterplattenoberfläche den Kompatibilitätsanforderungen von Komponenten und Geräten entspricht, trägt zur Stabilität und Leistung des Gesamtsystems bei. Durch das Erreichen der richtigen Schichtdicke der Oberflächenbehandlung können Qualität, Zuverlässigkeit und Leistung von Leiterplatten verbessert und gleichzeitig Schweißfehler und Qualitätsprobleme in der Produktion reduziert werden. Daher sind eine strikte Kontrolle und Einhaltung der IPC-Standards hinsichtlich der Anforderungen an die Schichtdicke der Oberflächenbehandlung bei den Herstellungs- und Designprozessen von Leiterplatten von entscheidender Bedeutung.IPC-Standards für die Dicke der PCB-Oberflächenbehandlung
Die IPC-Standards (Institute for Printed Circuits) sind eine in der Elektronikindustrie weit verbreitete Normenreihe, die verschiedene Aspekte des Leiterplattenherstellungsprozesses regelt. Im Folgenden beschreiben wir detailliert die spezifischen Anforderungen und Messmethoden der Standards IPC-4552A (Immersionsgold), IPC-4553 (Immersionssilber), IPC-4554 (Immersionszinn) und IPC-4556 (Chemisch Nickel, Chemisch Palladium, Immersionsgold, ENEPIG).IPC-4552A-Standard (Immersion Gold):

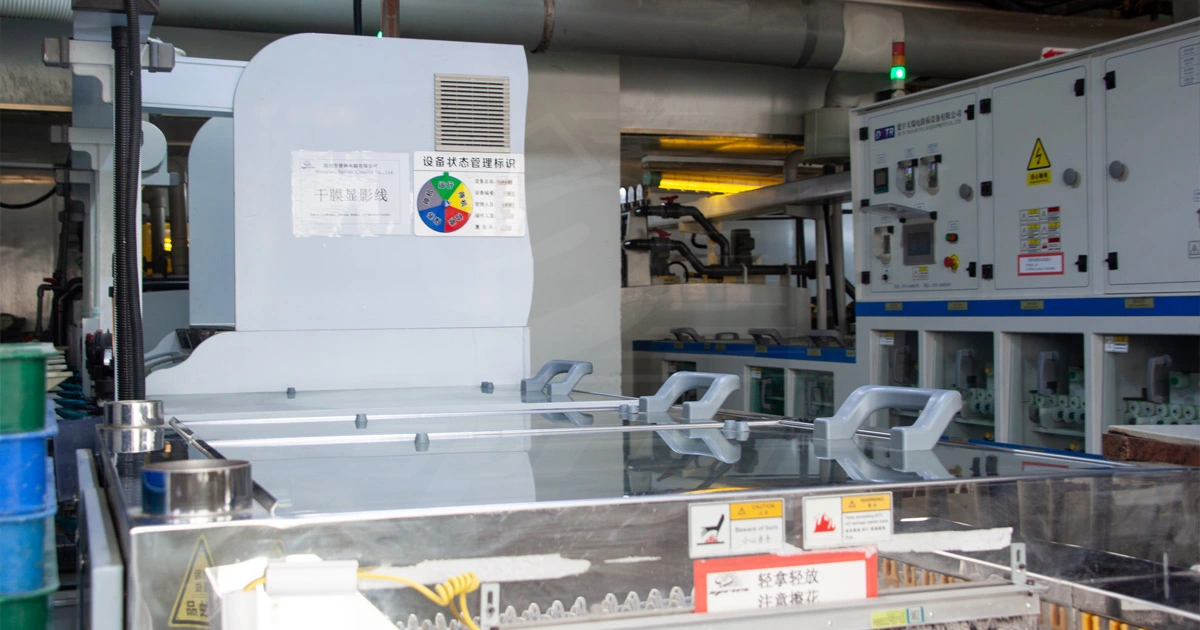

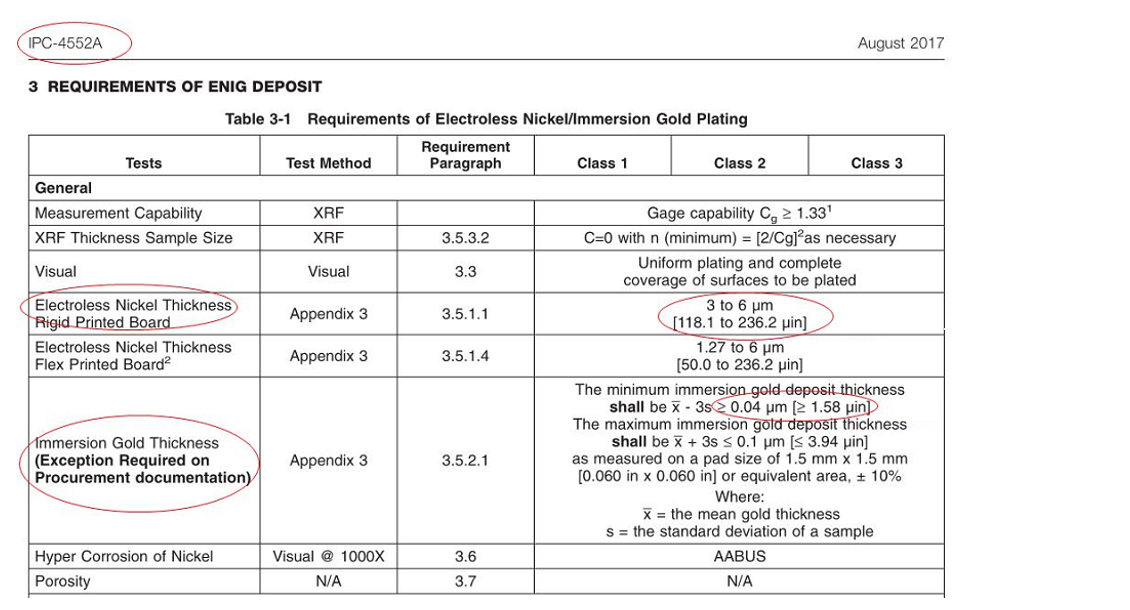

Die Norm IPC-4552A legt die Anforderungen und Spezifikationen für die Oberflächenbehandlung mit Immersionsgold fest. Sie schreibt eine Mindestdicke von 1,58 μm für die Immersionsgoldschicht vor, obwohl in der Industrie üblicherweise ein Dickenstandard von 2 μm verwendet wird. Die Norm legt außerdem die Beschichtungsleistung, Hitzebeständigkeit, Korrosionsbeständigkeit und weitere Anforderungen an die Immersionsgoldschicht fest, wobei die Nickeldicke 3–6 μm beträgt. Zu den Messmethoden gehört die Messung der Metalldicke mittels Röntgenfluoreszenzspektroskopie (XRF) sowie die Untersuchung und Messung der Gleichmäßigkeit und Deckkraft der Beschichtung durch Abziehen der Beschichtung von der Probe und anschließende mikroskopische Untersuchung.
IPC-4553-Standard (Immersionssilber):

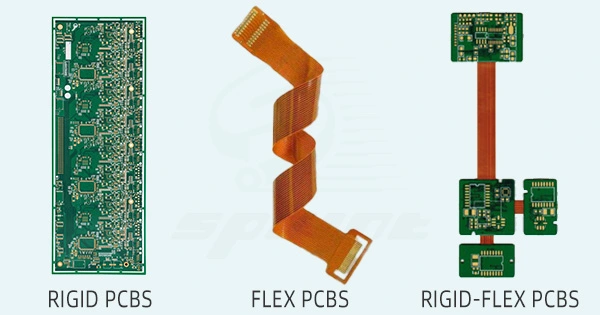

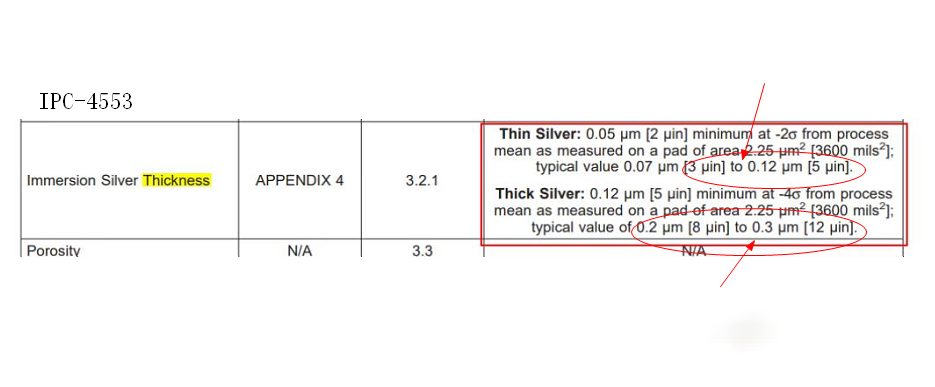

Die Norm IPC-4553 definiert die Anforderungen und Spezifikationen für die Oberflächenbehandlung mit Immersionssilber. Die Schichtdicke der Immersionssilberschicht wird in dünnes und dickes Silber unterteilt. Die Schichtdicke von dünnem Silber sollte im Bereich von 3 bis 5 U liegen. Die Schichtdicke von dickem Silber sollte im Bereich von 8 bis 12 U liegen, was in der Industrie üblich ist.
IPC-4554-Standard (Chemistry Tin):

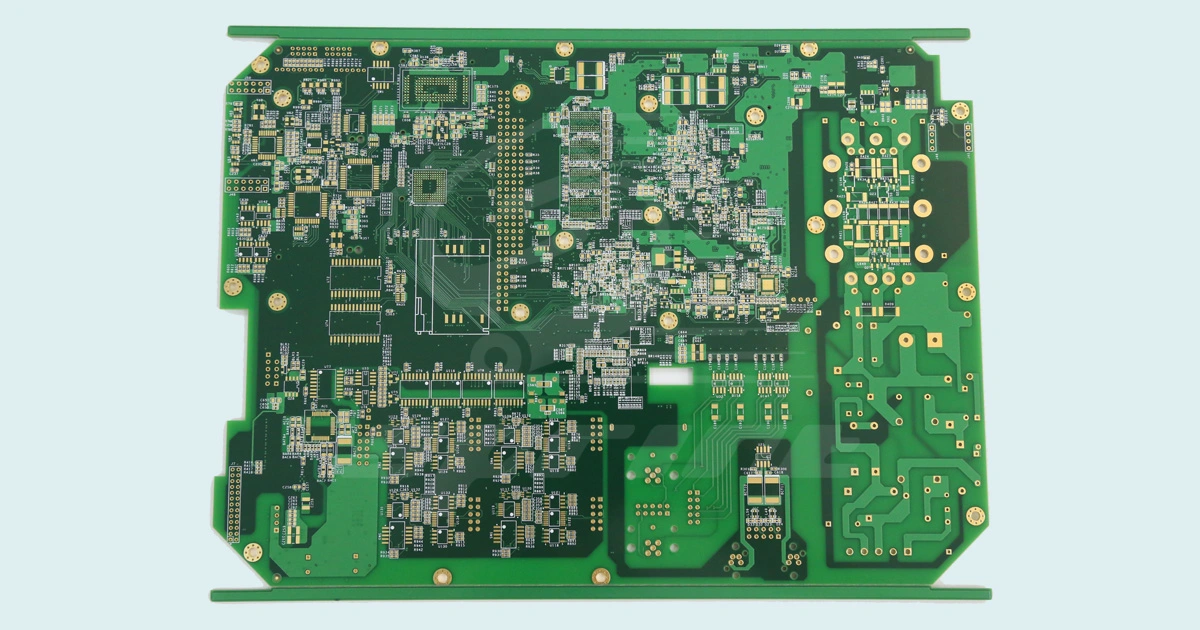

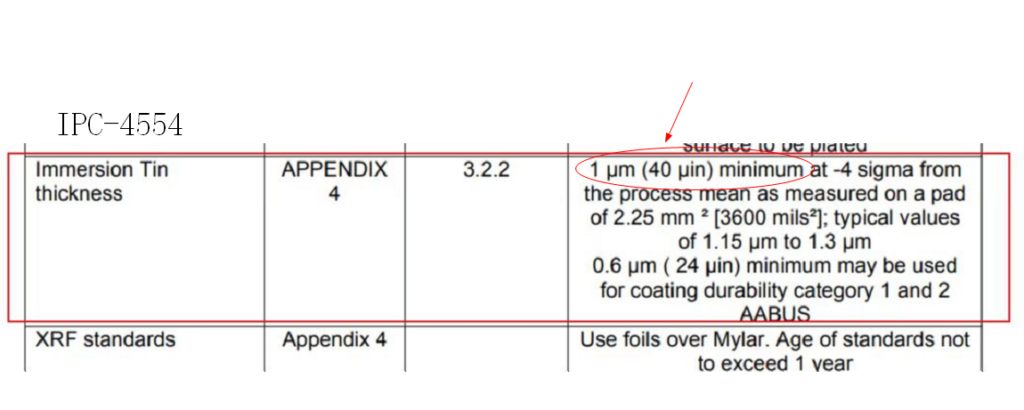

Die Norm IPC-4554 legt die Anforderungen und Spezifikationen für die Oberflächenbehandlung von Chemisch Zinn fest. Die Norm schreibt eine typische Schichtdicke von Chemisch Zinn von etwa 1 μm vor. Sie legt außerdem Anforderungen an die Beschichtungsleistung, Hitzebeständigkeit, Korrosionsbeständigkeit und weitere Aspekte der Chemisch Zinnschicht fest. Zu den Messmethoden gehören die Messung der Metalldicke mittels Röntgenfluoreszenzspektrometrie (XRF) sowie die Prüfung und Messung der Gleichmäßigkeit und Abdeckung der Beschichtung durch Abziehen der Schicht von der Probe und anschließende Untersuchung unter dem Mikroskop. Bitte beachten Sie, dass ich die bereitgestellten Informationen zwar nach bestem Wissen und Gewissen übersetzt habe, es jedoch immer ratsam ist, für genaue und detaillierte Informationen die offizielle Norm IPC-4554 zu konsultieren.
IPC-4556-Standard (ENEPIG):

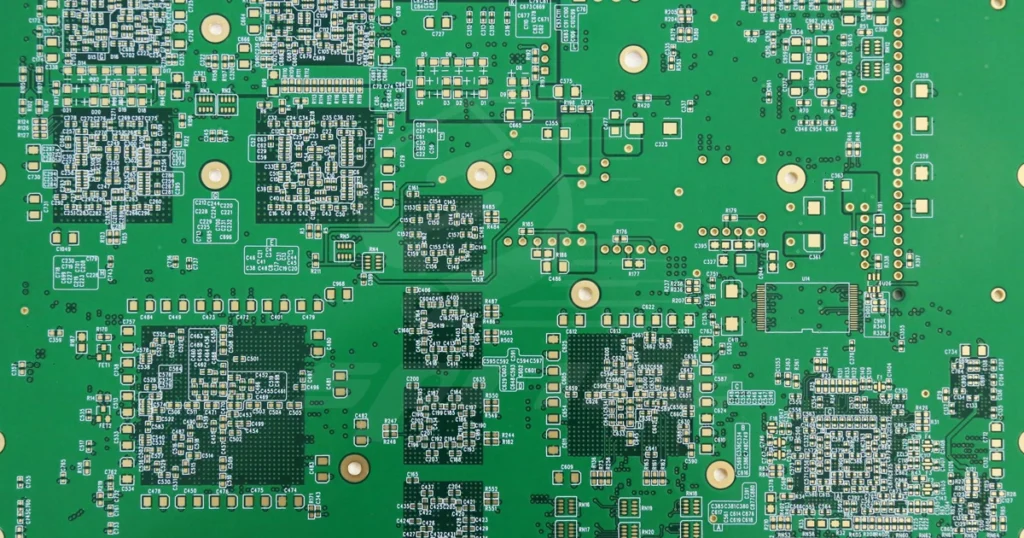

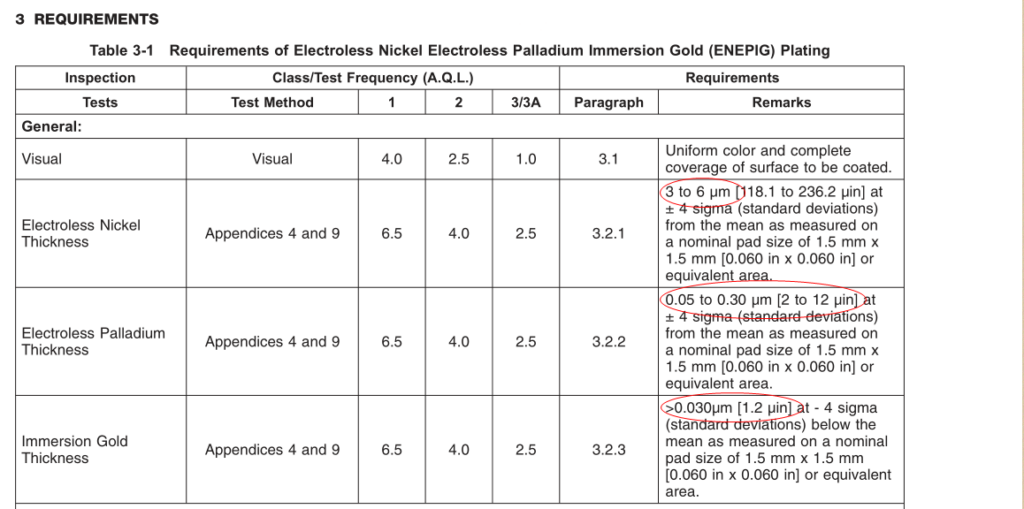

Der Standard IPC-4556 definiert die Anforderungen und Spezifikationen für die ENEPIG-Oberflächenbehandlung (Electroless Nickel Electroless Palladium Immersion Gold). Der Standard schreibt vor, dass die Nickelschichtdicke für ENEPIG zwischen 3 und 6 μm, die Palladiumschichtdicke zwischen 2 und 12 μm und die Goldschichtdicke gleich oder größer als 1,2 μm sein sollte. Die Standards legen auch Anforderungen an die Beschichtungsleistung, Hitzebeständigkeit und Korrosionsbeständigkeit der ENEPIG-Schicht fest. Zu den Messmethoden gehören die Messung der Dicke der Nickel-, Palladium- und Goldschichten mittels Röntgenfluoreszenzspektroskopie (XRF), das Ablösen der Beschichtung von der Probe und die Mikroskopie zur Prüfung und Messung der Gleichmäßigkeit und Abdeckung der Beschichtung. Diese in den IPC-Standards festgelegten Anforderungen und Messmethoden zielen darauf ab, die Qualität, Konsistenz und Zuverlässigkeit der PCB-Oberflächenbehandlungsschichten sicherzustellen. Durch die Einhaltung dieser Standards können Hersteller sicherstellen, dass die Dicke der PCB-Oberflächenbehandlung den Industriestandards entspricht und die Leistungs- und Zuverlässigkeitsanforderungen der PCB erfüllt.
So implementieren und kontrollieren Sie die Dicke der PCB-Oberflächenbehandlung in der Praxis
Prozesskontrolle:
Bei der Leiterplattenherstellung ist die strikte Einhaltung der korrekten Prozessparameter und Arbeitsabläufe während der Oberflächenbehandlung wichtig. Dazu gehört die Kontrolle von Konzentration, Temperatur, pH-Wert und Verarbeitungszeit der chemischen Lösungen. Informationen zu verschiedenen Oberflächenbehandlungsmethoden finden Sie in den Richtlinien der Hersteller oder den entsprechenden Normen. So stellen Sie sicher, dass die richtigen Prozessparameter und -schritte eingehalten werden, um die gewünschte Oberflächenbehandlungsdicke zu erreichen.Erkennung und Messung:
Verwenden Sie geeignete Messwerkzeuge und -geräte, um die Dicke der Leiterplattenoberflächenbehandlung zu ermitteln und zu messen. Gängige Messmethoden sind unter anderem Röntgenfluoreszenzmessgeräte (XRF), Rasterelektronenmikroskope (REM) und Ionenchromatographie (ICP). Stellen Sie die Genauigkeit und Kalibrierung der Messgeräte sicher, um zuverlässige und konsistente Messergebnisse zu erzielen.Technische Anforderungen und Standards:
Informationen zu den technischen Anforderungen und Spezifikationen für die Dicke der Oberflächenbehandlung finden Sie in den IPC-Normen oder relevanten Industrienormen. Beispielsweise gilt die Norm IPC-4552A für Chemisch Gold, IPC-4553 für Chemisch Silber, IPC-4554 für Chemisch Zinn und IPC-4556 für ENEPIG. Durch die Einhaltung dieser Normen und die Anwendung der empfohlenen Messmethoden und Anforderungen stellen Sie sicher, dass die Dicke der Oberflächenbehandlung den festgelegten Anforderungen der Normen entspricht.Prozesssteuerung und Dokumentation:
Implementieren Sie während des Herstellungsprozesses Prozesskontrolle und Dokumentation, um die Konsistenz und Rückverfolgbarkeit der Oberflächenbehandlungsdicke sicherzustellen. Erfassen Sie Prozessparameter, Messergebnisse und Prüfdaten und erstellen Sie Prozesskontrolldiagramme oder Datenanalysen, um Abweichungen in der Oberflächenbehandlungsdicke zu überwachen und zu kontrollieren. Ergreifen Sie bei Bedarf umgehend Korrekturmaßnahmen.Schulung und Qualitätsmanagement:
Bieten Sie den Bedienern die notwendige Schulung und Anleitung, um sicherzustellen, dass sie die Methoden, Prozessparameter und Kontrollanforderungen der Oberflächenbehandlung verstehen. Implementieren Sie ein wirksames Qualitätsmanagementsystem, einschließlich interner Audits und kontinuierlicher Verbesserung, um sicherzustellen, dass die Dicke der Oberflächenbehandlung den Qualitätsstandards entspricht, und um mögliche Probleme oder Abweichungen zu beheben.Lieferantenauswahl und Zusammenarbeit:
Die Auswahl zuverlässiger Lieferanten und die Zusammenarbeit mit ihnen sind entscheidend. Suchen Sie nach Lieferanten mit Erfahrung und Fachwissen in der Bereitstellung von Oberflächenbehandlungsdiensten, die Ihren Anforderungen entsprechen. Arbeiten Sie eng mit Ihren Lieferanten zusammen, um sicherzustellen, dass sie Ihre Anforderungen an die Oberflächenbehandlungsdicke verstehen und erfüllen. Der Aufbau einer stabilen Lieferkette ist für die Aufrechterhaltung einer gleichbleibenden Qualität unerlässlich. In diesem Artikel haben wir den Zusammenhang zwischen der Dicke der Leiterplattenoberflächenbehandlung und den IPC-Standards erörtert. Durch ein tieferes Verständnis gängiger Oberflächenbehandlungsmethoden wie Chemisch Gold, Chemisch Silber, Chemisch Zinn und ENEPIG haben wir erkannt, wie entscheidend die richtige Dicke der Oberflächenbehandlung für die Sicherstellung der Qualität und Leistung von Leiterplatten ist. Die Einhaltung der IPC-Standards ist der Schlüssel zur Gewährleistung der Konsistenz und Konformität der Leiterplattenoberflächenbehandlungsdicke. Zusammenfassend lässt sich sagen, dass das Verständnis der IPC-Standards und die Umsetzung geeigneter Kontrollmaßnahmen entscheidend sind, um sicherzustellen, dass die Dicke der Leiterplattenoberflächenbehandlung den Anforderungen der IPC-Standards entspricht. Nur so können wir hochwertige, zuverlässige Leiterplatten herstellen, die den Anforderungen verschiedener Anwendungsfelder gerecht werden.
