Haben Sie sich schon einmal gefragt, wozu die grünen Beschichtungen und weißen Markierungen auf elektronischen Geräten dienen? Beim Zerlegen eines elektronischen Geräts oder bei genauer Betrachtung Ihrer elektronischen Prototypenplatine bemerken Sie möglicherweise eine grüne Beschichtung auf den Lötpads und weiße Markierungen auf der Leiterplatte. Diese grünen Beschichtungen werden als Lötstopplacke bezeichnet, die weißen Markierungen als PCB-Siebdrucke. Obwohl sie bei der Herstellung elektronischer Geräte relativ unbedeutend sind, spielen sie eine sehr wichtige Rolle. Dieser Artikel stellt die Funktionen von Lötstopplacken und PCB-Siebdrucken sowie ihre Vorteile für den Elektronikfertigungsprozess vor. Bevor wir uns mit der Bedeutung von Lötstopplacken und PCB-Siebdrucken befassen, wollen wir zunächst ihre jeweiligen Definitionen und Funktionen verstehen. Dies hilft uns, ihre Rolle in der Elektronikfertigung besser zu verstehen.
Was ist eine Lötmaske?
Eine Lötstoppmaske ist eine Beschichtung, die auf eine Leiterplatte (PCB) aufgetragen wird und typischerweise grün ist. Sie wird auf die Lötpads aufgetragen, also die Metallpads zwischen den Bauteilstiften und der Leiterplatte. Lötstoppmasken bestehen üblicherweise aus Polyimid oder Epoxidharz und werden als Schicht über die Kupferfolie der Leiterplatte aufgetragen. Die Hauptfunktion der Lötstoppmaske besteht darin, die Lötpads vor Korrosion und Beschädigung durch äußere Einflüsse zu schützen. Sie bildet eine Isolierschicht, die Kurzschlüsse, elektrische Störungen sowie Schäden durch Oxidation oder Korrosion während des Lötprozesses verhindern kann. Die Beschichtung der Lötstoppmaske kann zudem Lötbrücken und Fehler während des Lötprozesses reduzieren und so die Genauigkeit und Zuverlässigkeit der Lötverbindungen gewährleisten. Die Lötstoppmaske spielt eine entscheidende Rolle bei der Herstellung und Montage von Leiterplatten. Als Schutzschicht schützt die Lötstoppmaske die Lötpads vor korrosiven Substanzen, Staub, Feuchtigkeit und Verunreinigungen aus der Umgebung. Dies trägt zur Aufrechterhaltung der Zuverlässigkeit und Haltbarkeit der Lötpads bei und verlängert die Lebensdauer der Leiterplatte. Die isolierenden Eigenschaften der Lötstoppmaske verhindern effektiv Kurzschlüsse zwischen Lötpads und vermeiden so die Bildung falscher Strompfade. Sie reduziert zudem die Wahrscheinlichkeit elektromagnetischer Störungen (EMI) und Hochfrequenzstörungen (RFI) und erhöht so die Störfestigkeit der Leiterplatte. Die Beschichtung der Lötstoppmaske kontrolliert den Lotfluss und reduziert so Lötfehler und das Risiko von Kurzschlüssen zwischen Lötpads. Sie bietet eine präzise Führung zur Begrenzung der Lotposition und macht den Lötprozess kontrollierter und präziser. Lötstoppmasken finden breite Anwendung in verschiedenen elektronischen Geräten und Branchen, unter anderem in: Kommunikationsgeräten: Lötstoppmasken werden bei der Leiterplattenherstellung und -montage von Mobiltelefonen, Routern, Kommunikationsbasisstationen und anderen Geräten eingesetzt, um deren Stabilität und Zuverlässigkeit in unterschiedlichen Umgebungen zu gewährleisten. Automobilelektronik: In der Automobilelektronik werden Lötstoppmasken zur Herstellung und Montage von Fahrzeugsteuergeräten, Kombiinstrumenten, Fahrzeug-Entertainmentsystemen usw. verwendet, um deren normalen Betrieb unter starken Vibrationen, Temperaturen und Feuchtigkeit zu gewährleisten. Industrielle Steuerungssysteme: Lötstopplack wird auf Leiterplatten in industriellen Automatisierungs- und Steuerungssystemen aufgetragen, um die Leiterplatten vor Staub, Feuchtigkeit und chemischen Substanzen in industriellen Umgebungen zu schützen und so die Zuverlässigkeit und Stabilität der Geräte zu gewährleisten. Medizinische Geräte: Bei der Herstellung medizinischer Geräte wird Lötstopplack auf Leiterplatten für verschiedene medizinische Geräte verwendet, um die Auswirkungen von Bakterien, ätzenden Flüssigkeiten und Umweltkontaminationen auf die Geräteleistung und die Patientensicherheit zu verhindern. Zusammenfassend lässt sich sagen:Die Lötstoppmaske spielt in der Herstellung elektronischer Geräte in verschiedenen Bereichen eine entscheidende Rolle. Sie schützt die Lötpads, erhöht die Stabilität und Zuverlässigkeit von Leiterplatten und reduziert gleichzeitig Lötfehler und Wartungskosten. Sie ist ein unverzichtbarer Bestandteil der modernen Elektronikfertigung. Nachdem wir nun die Rolle der Lötstoppmaske verstanden haben, wenden wir uns den PCB-Siebdrucken zu und verstehen ihre Bedeutung.
Was sind PCB-Siebdrucke?

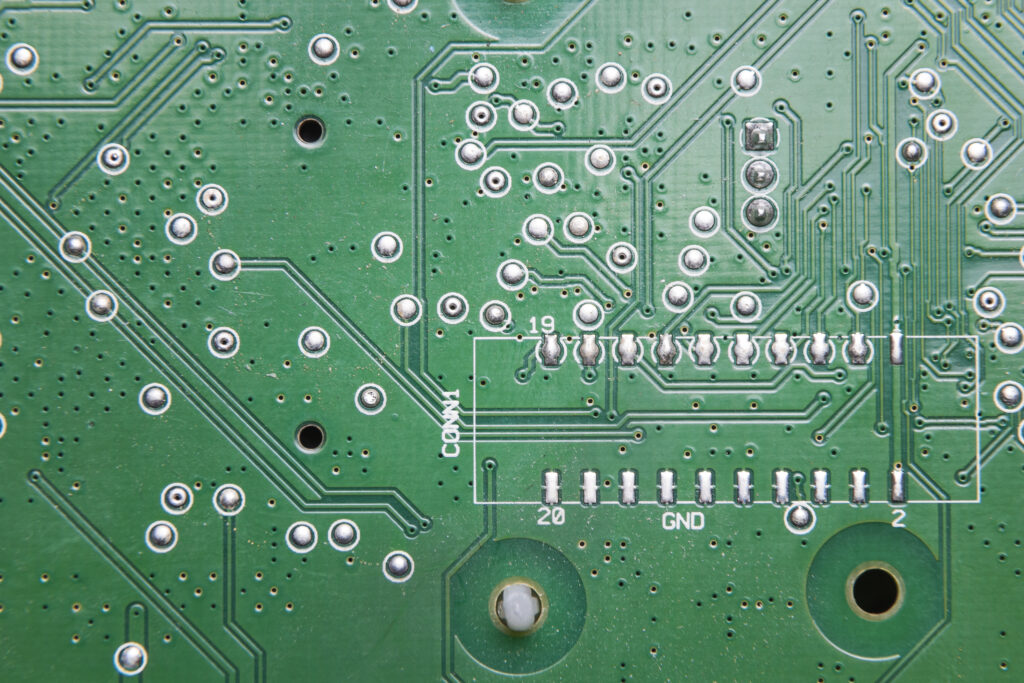

PCB-Siebdruck bezeichnet die weißen Markierungen auf einer Leiterplatte, die typischerweise im Siebdruckverfahren erzeugt werden. Sie dienen als sichtbare Markierungen zur Identifizierung und Orientierung und unterstützen Montage-, Test- und Reparaturprozesse in der Elektronikfertigung. Siebdruck umfasst typischerweise Text, Symbole, Pinbeschriftungen, Bauteilplatzierungen und andere relevante Informationen, die direkt auf die Leiterplattenoberfläche oder auf die Bauteile gedruckt werden können. Der Siebdruck auf Leiterplatten spielt in der Elektronikfertigung eine wichtige Rolle. Er liefert Text- und Symbolmarkierungen zur Identifizierung und Lokalisierung von Bauteilen, Anschlüssen, Testpunkten und anderen wichtigen Merkmalen auf der Leiterplatte. Dies ist besonders wichtig für das Montagepersonal, da es die Bauteile anhand der Siebdruckanweisungen korrekt installieren und anschließen kann, wodurch das Risiko von Montagefehlern reduziert wird. Darüber hinaus liefert der Siebdruck nützliche Hinweise für Reparatur und Fehlerbehebung und erleichtert so die Lokalisierung und Behebung von Problemen. Der Siebdruck auf Leiterplatten kann die optische Struktur von Leiterplatten verbessern und elektronischen Produkten ein professionelles und hochwertiges Erscheinungsbild verleihen. Die präzisen Markierungen und deutlich sichtbaren Informationen des Siebdrucks steigern die optische Attraktivität des Produkts und verbessern das Benutzererlebnis. Darüber hinaus können mit Siebdruck Markenlogos integriert und individuelle Anforderungen durch die Verwendung verschiedener Farben und Schriftarten erfüllt werden, was dem Produkt einzigartige visuelle Eigenschaften verleiht. Der Siebdruck auf Leiterplatten visualisiert wichtige Informationen und erleichtert so das Lesen und Verstehen von Leiterplatten. Durch die Markierung von Bauteilpins, Anschlusspunkten, Spannungs- und Signalnamen sowie weiteren wichtigen Details unterstützt der Siebdruck Ingenieure und Techniker dabei, die Funktionalität und das Design der Leiterplatte schnell zu verstehen. Dies ist unerlässlich für die Entwicklung, Prüfung und Wartung elektronischer Systeme, da es Fehler reduziert und die Effizienz steigert. Der Siebdruck auf Leiterplatten wird häufig in verschiedenen elektronischen Geräten und Systemen eingesetzt, unter anderem in folgenden Bereichen: Unterhaltungselektronik: Siebdruck auf Leiterplatten findet sich häufig in Unterhaltungselektronikprodukten wie Mobiltelefonen, Tablets, Fernsehern, Audiogeräten und Haushaltsgeräten. Er hilft Nutzern, verschiedene Funktionstasten, Anschlüsse und Kontrollleuchten zu identifizieren und zu bedienen. Industrielle Steuerung: In industriellen Automatisierungs- und Steuerungssystemen wird der Siebdruck auf Leiterplatten eingesetzt, um wichtige Komponenten wie Sensoren, Aktoren, Controller und Anschlüsse zu kennzeichnen und Ingenieure bei der korrekten Verdrahtung und Fehlersuche zu unterstützen. Medizinische Geräte: In der Medizinbranche ist der PCB-Siebdruck von entscheidender Bedeutung für die Kennzeichnung verschiedener Funktionsbereiche, Bedienfelder und Warnschilder auf medizinischen Geräten.Sie bieten wichtige Richtlinien für medizinisches Personal zur korrekten Bedienung der Geräte und zur Einhaltung spezifischer Sicherheitsrichtlinien. Automobilelektronik: In der Automobilelektronik wird der PCB-Siebdruck zur Kennzeichnung wichtiger Komponenten wie Steuergeräten, Sensoren, Kabelbäumen und Steckverbindern in elektronischen Fahrzeugsystemen eingesetzt. Er unterstützt Techniker bei Diagnose-, Reparatur- und Wartungsarbeiten. Zusammenfassend spielt der PCB-Siebdruck eine entscheidende Rolle in der Elektronikfertigung, indem er Identifikation, Orientierung und Lesbarkeit bietet und so die Funktionalität und Optik von Leiterplatten verbessert. Ob in der Unterhaltungselektronik, der industriellen Steuerung, medizinischen Geräten oder der Automobilelektronik – der PCB-Siebdruck spielt eine Schlüsselrolle bei der Gewährleistung der Leistung und Zuverlässigkeit elektronischer Produkte. Unsere Einführung in Lötstopplack und PCB-Siebdruck verdeutlicht deren Bedeutung in der Elektronikfertigung. Fassen wir nun ihre Vorteile zusammen. Lötstopplack und PCB-Siebdruck spielen eine entscheidende Rolle beim Schutz von Leiterplatten und Lötpads. Ein Lötstopplack ist eine Beschichtung auf den Lötpads, die verhindert, dass beim Löten übermäßig viel Lötpaste um die Pads fließt, und so Kurzschlüsse und Lötfehler vermeidet. Sie dient außerdem als Barriere gegen Luft, Feuchtigkeit und andere Umwelteinflüsse, die Korrosion und Oxidation der Leiterplatte verursachen können, und verlängert so deren Lebensdauer. Die Lötstoppmaske isoliert und verhindert Kurzschlüsse zwischen den Lötpads. Sie bietet zudem einen gewissen mechanischen Schutz und reduziert die Auswirkungen äußerer physikalischer Schäden auf die Leiterplatte. Zusammenfassend lässt sich sagen, dass die Lötstoppmaske als Schutzschicht die normale Funktion der Leiterplatte und der Lötpads in verschiedenen Umgebungen gewährleistet und so die Zuverlässigkeit und Stabilität der Geräte verbessert. Lötstoppmaske und PCB-Siebdruck spielen eine entscheidende Rolle im Elektronikfertigungsprozess und steigern die Fertigungseffizienz erheblich. Lötstoppmaske vereinfacht und präzise den Lötprozess. Sie kann den Lötpastenfluss begrenzen und so die Platzierung der Bauteile auf den Lötpads vereinfachen. Lötstoppmaske reduziert zudem den Lötpastenverlust während des Lötprozesses, steigert die Produktionseffizienz und senkt die Kosten. Darüber hinaus dient der PCB-Siebdruck als Kennzeichnungs- und Orientierungshilfe und unterstützt das Fertigungspersonal bei der präzisen Positionierung und Installation elektronischer Bauteile, wodurch das Risiko von Montagefehlern reduziert wird. Durch klare Anweisungen und Markierungen macht der Siebdruck von Leiterplatten den Herstellungsprozess effizienter, präziser und kontrollierbarer. Der Siebdruck auf Leiterplatten spielt eine wichtige Rolle in der Elektronikfertigung, da er Identifikation und Orientierung bietet. Siebdruckmarkierungen erscheinen typischerweise in Form von weißen Symbolen, Text oder Grafiken auf der Leiterplatte.Sie können verwendet werden, um wichtige Stellen wie Komponenten, Anschlüsse und Testpunkte auf der Leiterplatte zu kennzeichnen. Diese Markierungen unterstützen das Fertigungspersonal bei der genauen Identifizierung und Lokalisierung von Komponenten während der Montage und Prüfung, wodurch Fehler reduziert und die Effizienz verbessert werden. Darüber hinaus kann der Leiterplatten-Siebdruck Versionsnummern, Herstellerinformationen und andere wichtige Kennungen enthalten, was die Wartung nach dem Verkauf und die Fehlerbehebung erleichtert. Durch klare Identifizierung und Anleitung trägt der Leiterplatten-Siebdruck dazu bei, die Qualität und Konsistenz von Leiterplatten sicherzustellen, den Herstellungsprozess zu vereinfachen und die Produktrückverfolgbarkeit zu verbessern. Wie in diesem Artikel erläutert, spielen Lötstoppmaske und Leiterplatten-Siebdruck eine entscheidende Rolle in der Elektronikfertigung. Die Lötstoppmaske schützt die Leiterplatte und die Lötpads und verhindert Kurzschlüsse und Umweltkorrosion. Gleichzeitig dient der Leiterplatten-Siebdruck zur Identifizierung und Anleitung und macht den Elektronikfertigungsprozess effizienter und präziser. Diese kleinen grünen Beschichtungen und weißen Markierungen spielen eine Schlüsselrolle für die Leistung und Zuverlässigkeit elektronischer Geräte. Daher sind Lötstoppmaske und Leiterplatten-Siebdruck unverzichtbar, egal ob bei privaten Heimwerkerprojekten oder in der Großserienproduktion.
